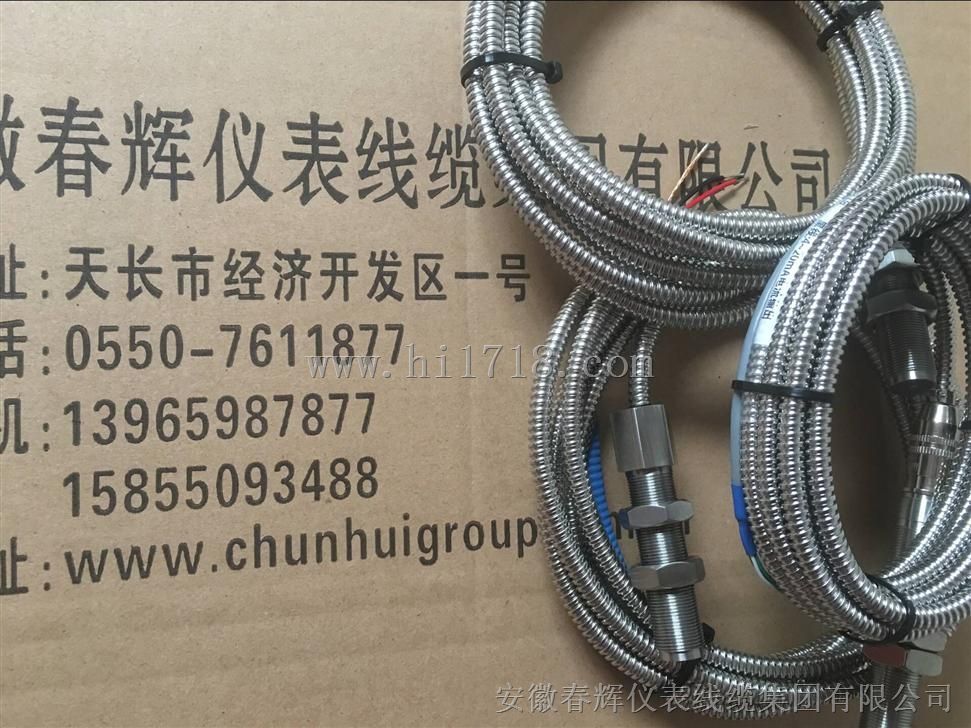

传感器采用霍尔效应，当金属齿经过霍尔传感器前端时，引起磁场变化，霍尔元件检测到磁场变化，并转换成一个交变电信号，传感器内置电路对该信号进行放大、整形，输出良好的矩形脉冲信号，测量频率范围更宽，输出信号更稳定，安装简单，防油防水，已在电力、汽车、航空、纺织、石化等测速领域得到广泛应用

型号	SMCB-01-10L	SMCB-02-10L	SMCB-01-12L	SMCB-02-12L	SMCB-01-16L	SMCB-02-16L	SMCB-01-18L	SMCB-02-18L
输出路数	1 路	2 路	1 路	2 路	1 路	2 路	1 路	2 路
螺纹规格	M10×1		M12×1		M16×1		M18×1
螺杆长度	50mm		60mm		60mm		70mm
工作电压	DC12V±1V
输出波形	方波
响应频率	0.3Hz~1KHz 或 1Hz~20KHz ；
测量	±1 个脉冲；
输出电压	单路：高电平近似电源电压；低电平 <0.3V 双路：两路 90° 相位差的方波；高电平：近似电源电压；低电平： ≤ 0.7V ；
检测距离	0.5~4mm
触发形式	钢铁齿轮，齿条或其它导磁材料（齿轮要求见下图）
使用温度	-25 ℃ ~+80 ℃ ；
使用湿度	≤ 95%RH
保护形式	极性，短路
防护等级	IP65		IP65		IP65		IP65
输出方式	PNP 输出		PNP 输出		PNP 输出		PNP 输出
