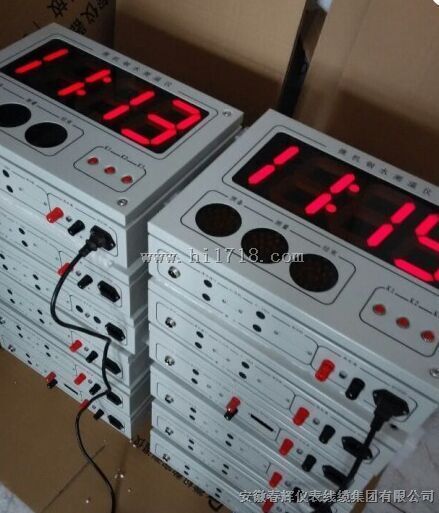

- 产品名称：SCW-98AD、DP-05A、SCW-98A、DP-10A智能微机钢水测温仪
- 产品型号：SCW-98AD、DP-05A、SCW-98A
- 所属类别：工业自动化仪表 > 显示控制仪表
- 发布时间：2016-05-26
- 已获点击：587
- 企业类型：制造商
- 产品型号：SCW-98AD、DP-05A、SCW-98A、DP-10A智能微机钢水测温仪
详细说明
SCW-98AD、DP-05A、
SCW-98A、DP-10A智能微机钢水测温仪
主要技术指标：
1．接口方式：
BCD并行接口（8421码）、 485串行接口、TTY（20mA电流环）串行接口、同步串行接口 用户可根据需要任选其一。
2．显示器：
1）数字显示红色高亮度LED发光字条，有三位半、四位等多种形式。字高常用的有下列几种
型号 | 字高mm（英寸） |
DP―01A | 20(0.8) |
DP―05A | 127(5) |
DP―08A | 200(8) |
DP―10A | 254(10) |
DP―12A | 310(12) |
2）状态灯： 三色超高亮发光二极管矩阵
3）报警功能： 外接电铃
4）作为其他带有输出接口仪表的外接显示器时，位数和功能可根据用户需
要而定。
3．使用条件： 工作温度 0～40℃ 相对湿度≤85%
4．供电方式：交 流 220V±10%50Hz±2Hz
外形尺寸与安装方式：
1．外形结构及尺寸：参见表一、图一
表一：
名称型号 | 长（L） | 高（H） | 深（D） | 挂钩距离（L） | 备注 |
DP―01A | 160mm | 150mm | 50mm | 120mm | |
DP―05A | 410mm | 300mm | 95mm | 240mm | |
DP―08A | 890mm | 375mm | 110mm | 650mm | |
DP―10A | 890mm | 375mm | 110mm | 650mm | |
DP―12A | 1070mm | 450mm | 110mm | 725mm |
主要技术指标：
测量误差：±0.2％+1个字
工作条件：温度5～40°C相对湿度≤85％
存储条件：温度0～45°C相对湿度≤85％
供电方式：AC 220V±10％；频率：50Hz±2Hz；功耗约50W
其它条件符合Q/SCW 01-2001《智能测温仪技术条件》
2·仪表功能：
红色LED超高亮度数码管显示，字高127mm（5英寸）单面或双面显示
时钟显示：时钟为12小时制式
声光报警：有电铃、喇叭、语音三种形式
绿灯亮表示热电偶接通，仪表进入预备状态
b．黄灯亮表示仪表正在测量
c．红灯亮表示测量过程结束，同时电铃振响、喇叭鸣笛、语音报数三种形式
4～20mA或1～5V模拟输出接口（单路或双路）(订货时须指明)
光隔BCD码并行接口、485串口、TTY串口及同步串行接口
打印机接口
一. 概述：
地测定液态金属温度对于冶金和铸造行业改进生产工艺，提高产品质量，降低生产成本具有十分重要的意义。
SCW-98系列智能测温仪主要特点如下：
1·准确度高，稳定性好。本仪表以微处理器为，采用自动校准电路。由微处理机控制对仪表的模拟电路部分进行零点、满量程、冷端温度的自动校准，采用精密基准稳压源有优良的长期稳定性。软件技术使仪表在最宽的有效测量范围内保证准确度和可靠性。
2·抗干扰能力强由于采用双积分A/D转换器(采样速率12.5次/秒)，对工频及高次谐波有较强的抗干扰能力。电路设计和生产工艺中采取一系列措施，仪表可排除从电源来的各种干扰，大幅度电压波动及瞬间断电影响，能够保证在不需要人工干予的情况下长期可靠运行。
3·显示采用LED超高亮度数码管显示。
4·功能齐全便于扩展。
5·便于维修，电路全面集成化，并采用插座安装，维修方便。
6·本仪表可配接打印接口，与CASIO HR－8带计算器的小型打印机配套使用，仪表内部有时钟，时钟可调，不测量时可显示时间，机内设有镍镉电池，当仪表正常工作时，可对电池充电，断电时，仪表自动进入保持状态，由内部电池维持时钟走时，可维持3个月以上。当仪表置在快速测量时，可自动打印测量时间及温度值。
7·备有隔离的并行BCD码输出口、4～20mA(1～5v)模拟量输出口供用户选择，以便配接大屏幕显示器或将测量结果送上位机。
8·仪表内部主机板上设有分度号转换短路子，供用户选择，每台仪表可配用4种不同分度号的热电偶(B、S、R、D或B、S、R、K)。
9·仪表机壳为封闭式结构，可在工业现场的恶劣环境条件下长期可靠运行。
二、SCW-98系列仪表技术指标及功能：
1·技术指标：
测量误差：±0.2％+1个字
工作条件：温度5～40°C相对湿度≤85％
存储条件：温度0～45°C相对湿度≤85％
供电方式：AC 220V±10％；频率：50Hz±2Hz；功耗约50W
其它条件符合Q/FT TZJ001-2005《智能测温仪》
2·仪表功能：
红色LED超高亮度数码管显示。
时钟显示：时钟为12小时制式
声光报警：（可选电铃、喇叭、语音）
a．绿灯亮表示热电偶接通，仪表进入预备状态
b．黄灯亮表示仪表正在测量
c．红灯亮表示测量过程结束，同时电铃振响
4～20mA或1～5V模拟输出接口（单路或双路）(订货时须指明)
光隔BCD码并行接口、485串口、TTY串口及同步串行接口(订货时须指明)
打印机接口(订货时须指明)
DP接口(订货时须指明)
无线传输接口(订货时须指明)
三、工作原理：
1·SCW-98系列原理框图： 注：虚框图中为用户选择部分非仪表中必备
2·工作原理：
接通电源后，热电偶输入端开路时，仪表处于时钟显示状态。接通热电偶后，预备灯亮（绿灯）仪表脱离时钟显示状态进入预备状态，屏幕显示输入端温度（冷端温度），当热电偶插入金属熔液1～2秒后，黄灯亮，仪表进入测量状态，计算机自动寻找温度平台。找到平衡点后红灯亮，电声器响，表示测量结束，并提醒操作者提枪。微处理器对采样数据进行处理后送LED显示器显示，带有打印机的仪表打印机自动打印本次测量的时间及结果，同时数据送往BCD码接口或4～20mA(或1～5V)模拟输出接口，测量过程结束。仪表显示值将一直保持到下次更换热电偶时被新的输入端温度所代替，在没有更换新偶头前，即使旧偶头被拔掉或偶丝开路显示温度值仍保持不变。如果进入测量状态后，仪表在规定的时间内没有找到温度平台或在测量过程中偶丝开路，以及测量尚未完成前操作者提早拔枪都将导致本次测量失败，红灯亮，电声器响后仪表显示“ －”此时微处理器对仪表打印口，BCD码输出口，模拟量输出口均不操作。
SCW-98系列测温仪是以微处理器8031为的智能测温仪表，信号经模拟开关送至A/D转换器，其中一路由感温元件AD590把从仪表输入端来的温度信号（0～50℃）转换成电信号送至A/D转换作为热电偶冷端补偿，另一路由热电偶mV信号经前置放大器处理后送至A/D转换，模数转换采用12位双积分式A/D转换器ICL7109，采样速率为每秒12.5次，每次转换时间80mS为工频周期的整倍数，根据香农采样定理该A/D转换器有良好的抑制工频及高次谐波干扰的能力。仪表在设计上采用了由微处理器控制的自动校准电路，在每次接通新热电偶时，对仪表模拟电路部分进行零点及放大倍数的校准，测得此时仪表的漂移量并将其存入微处理器的RAM中，以便在测温时将漂移量扣除，从而消除了仪表硬件所产生的时漂温漂，提高了仪表的及稳定性，
快速测温过程如图所示
快速测温过程是将探头插入钢水，停留数秒钟，测得热电势Et－时间t的曲线（见上图）。热电偶插入钢水后，热电偶的电势迅速升高，当热电偶温度与被测溶液温度一致时，达到热平衡状态，Et－t曲线出现“平台”，这时的热电势信号基本反映了钢水的真实温度，测量结束将探头提出钢水，热电偶与钢渣接触，热电势略有提高，继续提枪热电势就迅速下降。
3·仪表系统自检及提示：
为了仪表安全可靠的运行和便于使用者快速判断故障所在，设计时增加了自检功能和自校准功能。如工作原理中所述，每次接通热电偶时，对仪表模拟电路部分进行零点及放大倍数的校准，同时检查该电路部分是否工作在正常的范围内。自检功能还包括对参数设定部分、冷端补偿、打印电路等的检测。见下表：
提示符 | 代表含义 | 原 因 |
E—A | 模拟电路故障 | 仪表工作环境温度过高、模拟电路元器件损坏，一般情况为输入端引入高电压干扰造成4052或4053损坏 |
E—S | 参数设定错误 | 平台允许波动值或平台采样时间拨码开关接触不良或为零，两参数任何一方出现问题都会出现E—S |
E—P | 打印电路故障 | 一般是外接打印机出现故障 |
E—L | 冷端补偿故障 | 冷端补偿器件AD590损坏、线路接触不良、模拟电路部分的4053损 |
四、基本参数及结构形式：
1·基本参数：
类 型 | SCW-98A | |||
分 度 号 | S | D | R | B |
钢水快速测温范围 | 1200-1769℃ | 1000-1999℃ | 1200-1769℃ | 1200-1820℃ |
铁水快速测温范围 | 900-1769℃ | 900-1999℃ | 900-1769℃ | 900-1820℃ |
铜水快速测温范围 | 800-1769℃ | 800-1999℃ | 800-1769℃ | 800-1820℃ |
连续测温范围℃ | 0-1769℃ | 0-1999℃ | 0-1769℃ | 400-1820℃ |
外 设 接 口 | 1打印接口；2外接电铃；3光隔BCD码；4模拟接口 | |||
显 示 屏 | 三位半显示，字高127mm、红色高亮LED | |||
外 形 尺 寸 | 410(长)×300(宽)×95(高)mm 挂钩距离:230mm | |||
外 形 结 构 | 壁挂 | |||
重 量 | 7Kg | |||
类 型 | SCW-98AP | |||
分 度 号 | S | D | R | B |
钢水快速测温范围 | 1200-1769℃ | 1000-1999℃ | 1200-1769℃ | 1200-1820℃ |
铁水快速测温范围 | 900-1769℃ | 900-1999℃ | 900-1769℃ | 900-1820℃ |
铜水快速测温范围 | 800-1769℃ | 800-1999℃ | 800-1769℃ | 800-1820℃ |
连续测温范围℃ | 0-1769℃ | 0-1999℃ | 0-1769℃ | 400-1820℃ |
外 设 接 口 | 1打印接口；2外接电铃；3光隔BCD码；4模拟接口 | |||
显 示 屏 | 四位显示，字高46mm、红色高亮LED | |||
外 形 尺 寸 | 322(长)×346(宽)×106(高)mm; 开孔尺寸:332(宽)×92(高)mm | |||
外 形 结 构 | 盘装 | |||
重 量 | 8Kg | |||
类 型 | SCW-98B | |||
分 度 号 | S | D | R | B |
钢水快速测温范围 | 1200-1769℃ | 1000-1999℃ | 1200-1769℃ | 1200-1820℃ |
铁水快速测温范围 | 900-1769℃ | 900-1999℃ | 900-1769℃ | 900-1820℃ |
铜水快速测温范围 | 800-1769℃ | 800-1999℃ | 800-1769℃ | 800-1820℃ |
连续测温范围℃ | 0-1769℃ | 0-1999℃ | 0-1769℃ | 400-1820℃ |
外 设 接 口 | 外接电铃 | |||
显 示 屏 | 四位显示，字高60mm、红色高亮LED | |||
外 形 尺 寸 | 350(长)×245(宽)×95(高)mm 挂钩距离:210mm | |||
外 形 结 构 | 壁挂 | |||
重 量 | 11Kg | |||
2·结构形式及说明：
SCW-98A前面板示意图及说明
SCW-98AD双面显示后面板示意图
SCW-98A底面板示意图及说明
注: SCW-98AD双面显示测温仪前面板、底面板同SCW-98A
SCW-98AP、SCW-98B型仪表面板示意图
五、仪表调校：
1·时钟调整：
仪表前面板上设有3个按钮分别为选择按钮、上调按钮、下调按钮。调整时间时应将热电偶信号输入端开路，否则按钮功能无效。当按动选择时，仪表显示屏内容为欲选择量，可依次使显示屏显示“月”、“日”、“时”、“分”。按上调或下调可使显示值调整至需设定的值，再按选择使显示值切换到下一个欲选择的量，再按上调或下调调至到设定值，依次按选择、上调或下调直至调整完成。
2·测量状态设定：(需要此功能时，应在定货时指明)
仪表前面板上设有一功能选择开关，选择仪表的工作状态，当开关拨至快速测温档时，仪表与快速测温热电偶配合使用，用于炉前的快速测温，当开关拨至连续档时，可与工业偶配套使用，连续测定被测物体的温度。
提醒用户注意：每当此开关状态改变后，都应使热电偶信号输入端开路或使仪表重新上电，以使测量状态得以转换，否则无效
3·测量参数设定（拨码开关设定）：
仪表主机板上有两组四位拨码开关SW1、SW2。SW1用于设定仪表动态采样的平台时间，SW2用于设定仪表动态采样平台宽度（即允许波动值）。拨码开关各位的位权排列为8421，拨码开关上4对应二进制位权8，3对应二进制位权4，2对应二进制位权2，1对应二进制位权1，每组各有16个（0～15）编码。平台允许波动值数代表1℃，允许值15℃平台有效时间值每个数代表160ms（为2个采样值）其具体设定参数由用户根据本单位具体工艺要求确定，一般情况下参数设定推荐值如下表：
测量对象
平台允许波动值℃
SW2（值）
平台采样时间ms
SW1（值）
转炉炉前
8－10
8－10
160*3=480
3（6个样）
平炉炉前
8－12
8－12
160*3=480
3（6个样）
连铸
5
5
160*5=800
5（10个样）
电炉炉前
8－10
8－10
160*3=480
3（6个样）
钢包
5－8
5－8
160*4=640
4（8个样）
4·分度号选择：
SCW－98系列智能测温仪内配四种分度号（B、S、R、D分度；或B、S、R、K分度）可供用户选择，分度号选定后在仪表面板上有相应的指示。分度号的配备见上述技术参数表。
机内主板上设有分度号选择开关，在打印机接口的旁边，可用短路子切换。用户可以根据线路板上所标注的分度和相应的短路子接法来设置。如下图所示：
提醒用户注意：每当选择完后，都应使仪表重新上电或将仪表热电偶输入端开路，否则新的选择无效。
5·调整：
a．测量调整：
仪表主机板上设有用于调整的三个电位器，当仪表需要调整时，可根据具体情况调整相应的电位器。三个电位器中W1用于调整仪表冷端温度补偿，W2用于调整仪表S、B、R分度号的测量。W3用于调整仪表D（或K）分度号的测量。
校正冷端温度的方法是，使用一支水银温度计检测仪表热电偶输入端的温度（将水银温度计置于仪表热电偶输入端之间的冷端温度补偿传感器处，稳定20分钟后读取温度值，作为冷端温度补偿的依据），调整电位器W1，调整后将仪表输入端开路一下再接通，观察仪表显示屏的示值与水银温度计的示值是否一致，不相同时可再调整W1直到仪表显示值与水银温度计的示值相一致为止。
测量的校正方法是（先将冷端补偿温度调准后再进行测量的校准），使用为0.05﹪的电位差计作为信号源，以UJ33a型直流电位差计为例：如果要校正“S”分度1600℃，先将仪表输入端接通，读取冷端补偿温度值(假如30℃)，以此温度值查表取得应输入的mV值为16.604（见附表），根据仪表的工作特性(因配接快速测温热电偶，测量过程一般为3～5秒，所以校表时送信号一定要快速)，UJ33a型直流电位差计倍率选用X0.1，此时应将mV值16.604的小数部分先设置好，既先将X1挡设在6位、X0.1挡设在04位，然后将X10挡旋钮迅速旋转到16即可。信号输入后如果仪表显示值有偏差，就可调整电位器W2，电位器调整后要将仪表输入先开路一下再将其接通仪表才能正确识别，之后再重新输入信号。经过几次反复即可将仪表校准。
SCW-98B主板调整、设定位置示意图如下：
提醒用户注意：当任何一个电位器改变后，都应将仪表输入端接线开路后再接通或重新上电，以使仪表及时检测到调整变化量，否则调整无效。
b．模拟输出调整：
仪表主板上设有用于调整D/A输出的两个电位器，W4用于调整上限。W5用于调整零点。调整时根据仪表选定的分度号不同，可将显示调整到某一定值再调整其相应的输出值（一般仪表4～20mA对应温度为1200℃～1800℃）。如D分度、B分度，可将显示调整为1800℃ 调整W4使输出至20mA即可。S、R分度，可将显示调整为1650℃，调整W4使输出至16mA即可。W5一般不需要调整。
六、输出接口示意图：
BCD码输出接线示意图：
4~20mA输出接口、串行接口接线示意图：
引脚定义：1．输出＋ 2．输出－
七、485、TTY串口输出通讯书协议：
波特率：1200
8位异步通讯，一帧信息10位，一位起始位、8位数据位（低位在先）、一位停止位。
通讯时，首先发送起始引导码0AAH然后依次从低位到高位发送信息（以ASCII码形式发送。例如：以1658℃例，发送顺序为38H、35H、36H、31H。然后发送仪表的测量状态信息3XH
X代表： X=0 待机状态（指示灯全灭）
X=2 预备状态（预备灯点亮）
X=4 正在测量状态（测量灯点亮）
X=8 测量结束状态（结束灯点亮）
然后发送结束码0BBH。
完整的发送顺序为：
起始码 0AAH
温度个位 3XH
温度十位 3XH
温度百位 3XH
温度千位 3XH
测量状态 3XH
结束码 0BBH
八、数据存储及查询：
1·数据存储：
SCW－98系列仪表扩展功能有测量数据存储功能。因受仪表显示屏（3 位半）的限制，一般常规的存储容量不大于200个数据。为了充分发挥仪表的有限资源，该仪表将存储区分为30个页面，每页存储100个数据共3000个数据。
2·历史数据查询：
进入数据查询先按下上调键，再按选择键，然后同时抬起即可进入查询状态。进入查询状态后，屏幕显示“P ##”（如P20）页号，此页号为当前存储页号。按选择键可向前翻页，当翻到欲查询页时，按上调键即可从该页的一个数据自动向前翻查。自动查询时先显示数据编号（如第50个数据的编号为“50－”）一秒，然后显示数据两秒，依此类推直到该页的个数据后结束该页查询。然后仪表屏幕显示下一页号，并等待进行下面的查询。结束查询同时按下选择、上调即可。
九、使用注意事项：
1·仪表的安装位置应选择在不使其受到过强热辐射或有强电磁干扰及可能受到雨淋的地方。
2·安装高度及方位以操作人员便于观看为宜。
3·使用前应仔细检查仪表所设定的分度号与现场使用的热电偶分度号是否一致。测温枪补偿导线及仪表接线是否可靠，正负极性是否正确，测量线路绝缘是否良好（绝缘强度应大于5兆欧）。
4·测量过程中，当仪表测量指示灯（黄灯）点亮时，应保持测温枪平稳，以免使仪表测量失败。
5·测量结束时，应注意不要在地上拖着测枪走，这样可能引起热电偶时通时断，至使仪表误认为更换了新电偶，而将屏幕清零（显示冷端温度）。
6·当下次测量时间间隔较长时应注意不要过早的将热电偶插到测温枪上，以导致下次测量有较大误差。因为仪表的自校过程是在热电偶接通时才进行的。
7·仪表的校验周期应与用户所规定的现场计量仪器校验周期一致。
