- 产品名称：振动温度一体化传感器，振动温度传感器ZHJ-402-A05，ZD-05
- 产品型号：振动温度传感器ZHJ-402-A05，ZD-05
- 所属类别：传感器系列
- 发布时间：2016-05-23
- 已获点击：602
- 企业类型：制造商
- 产品型号：振动温度传感器ZHJ-402-A05，ZD-05
详细说明

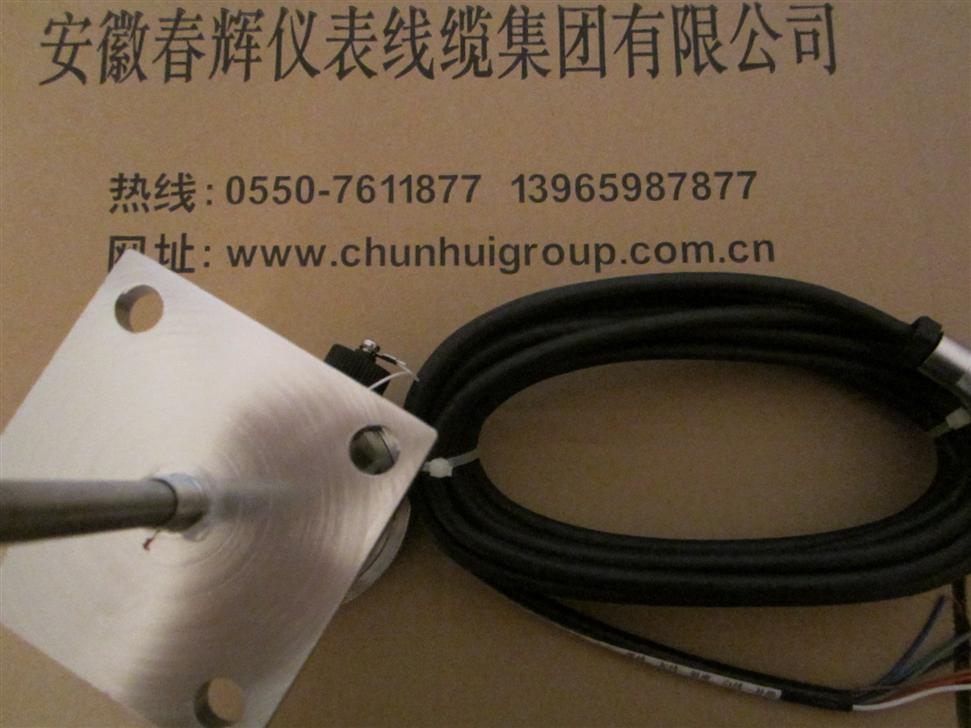

振动温度一体化传感器，振动温度传感器ZHJ-402-A05，ZD-05
碎煤机一体化振动温度传感器ZHJ-402-A05是利用磁电感应原理把振动信号转换成电信号。它主要由磁路系统、线圈组件、弹簧阻尼等部分组成。在传感器壳体中刚性地固定有两个线圈组件，磁钢用弹簧悬挂于壳体。当传感器在工作频率范围内工作时，线圈与磁钢产生相对运动，线圈切割磁力线，产生感应电动势（感应电压），该电压正比于机壳的振动速度
是由振动速度传感器和温度传感器结合而成，其中振动传感器为两只，水平垂直方向固定，一只温度传感器采用电阻实现。
振动速度传感器是利用磁电感应原理把振动信号转换成电信号。它主要由磁路系统、线圈组件、弹簧阻尼等部分组成。在传感器壳体中刚性地固定有两个线圈组件，磁钢用弹簧悬挂于壳体。当传感器在工作频率范围内工作时，线圈与磁钢产生相对运动，线圈切割磁力线，产生感应电动势（感应电压），该电压正比于机壳的振动速度。
温度传感器的温度测量是利用铂电阻随温度线性变化的性质来测温的。
技术参数 | |
1．振动传感器 | |
加 速 度：10g
测量范围：2mm
频率响应： 5～1000Hz
2．温度传感器：PT100
测量范围：0～400℃
3．环境温度：-30～100℃
4．测量方法：垂直、水平、轴向
5．安装方式：在Φ85的圆周上均匀分布用4个M8螺钉固定
6．外形尺寸：Φ78mm×83mm
ZD-05型一体化振动及温度变送器主要由X水平方向测振、Z垂直方向测振、轴承温度测量三部分组成。内部封装了两个美国克里克斯公司工艺制造的加速度传感器，其低频响应可以到0Hz，分辨率可到0.1mg，性能稳定可靠，能承受加速度5000g的瞬间冲击。加速度信号经窄带滤波及冲击抑制，通过硬件积分电路转换为振动位移量，再经峰峰值运算电路、V/I变换电路，最终输出与振动位移峰峰值成正比的标准4~20mA电流信号。温度测量采用Pt100铂电阻做传感元件，Pt100铂电阻封装在带压紧弹簧的探头内，保证Pt100电阻与轴承之间的温度传递。电路部分采用高精密专用仪表运算放大器，测量轴承温度准确可靠。
