JM-B-3B，JM-B-3B-01-01-200导轨式振动变送器
  • 产品名称：JM-B-3B，JM-B-3B-01-01-200导轨式振动变送器
  • 产品型号：JM-B-3B-01-01-200振动变送器
  • 所属类别：传感器 > 振动/接近/位移传感器
  • 发布时间：2016-05-20
  • 已获点击：645
  • 企业类型：制造商
  • 产品型号：JM-B-3B，JM-B-3B-01-01-200导轨式振动变送器
详细说明

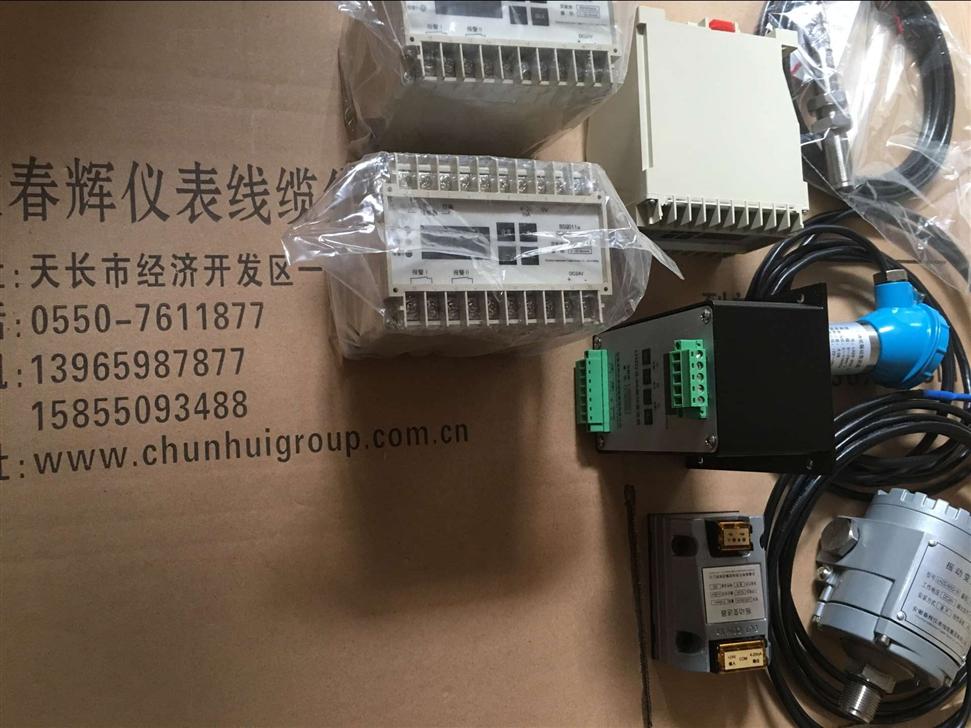

JM-B-3B振动变送器导轨式安装

JM-B-3B-01-01-200

改变传统模拟电路方式的电路结构，采用超低功耗数字电路与模拟电路相结合，内置32位ARM核处理器，具有报警指示，选配报警继电器输出，电流信号隔离输出，产品性能大大提高；变送器与ZHJ系列速度传感器配套使用，主要用于检测旋转机械的振动，如机壳振动、轴瓦振动、机械振动等；监测由于转子的不平衡、不对中、机件松动、滚动轴承损坏、齿轮损坏等引起的振动变化。适用于汽轮机、水轮机、风机、压缩机、制氧机、电机、泵、齿轮箱等大型旋转机械，尤其适合老机组改造。

配套使用的传感器：

A：单位选择 01：ZHJ振动速度传感器
02：CWY-DO-Φ8mm电涡流传感器
量程为200μm、配ZHJ振动速度传感器使用的振动变送器（振幅）的订货代号为JM-B-3B-01-01-200

该变送器用于将测量的振动信号转化为标准的4-20mA电流信号输出，送给PLC、DCS或DEH系统等，该变送器体积小，高，安装方便。

功能
1．主要用于测量旋转机械的振动（即瓦振动）
2．具有4～20mA电流模拟量输出
3．具有TDM同步信号输出

技术参数

1．测量范围： 频率10～300Hz
振幅0～200μm*、 0～300μm、 0～500μm（峰—峰值）
烈度0～20mm/s*、0～30mm/s、0～40mm/s（有效值）
2．测量： ±0.5级，线性误差≤±1%FS
3．输入信号： ZHJ-2振动速度传感器、CWY-DO-Φ8mm电涡流传感器
4．输出信号： 电流输出： 4～20mA（恒流）
5．环境温度： -10～65℃
6．相对湿度： ≤85%
7．供电电压： DC +24V
8．外形尺寸： 80mm(长)×64mm(宽)×45mm(高)
9．安装孔位置尺寸：50mm(长)×50mm(宽)（孔径：Φ4.5mm×105mm（深）
