85350系列/85710系列/EN2000A2/HY-01/TPM/DTPM/OD9006/S2102/VRS2000A2

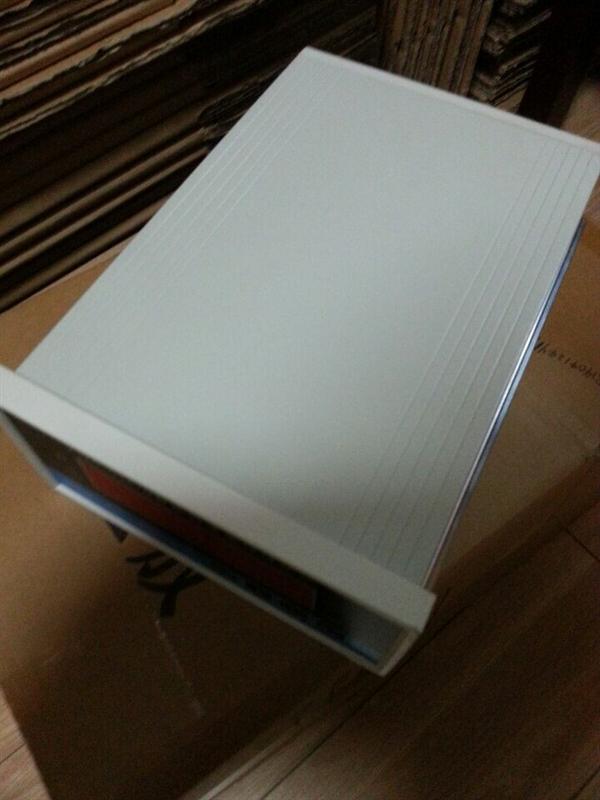

HZWY-20A/ZQZ-10/ZQZ-21/ZQZ-II轴向位移检测监测仪
监控保护仪是精密测控仪表,配接电涡流轴位移传感器，用于连续监测旋转机械在启停和运行过程中大轴或转子的轴向位置。轴向位
移是机器内部，转子沿轴心方向，相对于止推轴承二者之间的间隙而言，轴向位移的测量，可以指示旋转部件与固定部件之间的轴向间隙，对于旋转机械，如蒸汽轮机，燃汽轮机，水轮机，离心机和轴流压缩机等，轴承位置是一个十分重要的信号，过大的轴向位置将引起大的机构损坏，而轴向位移监控仪，对止推轴承的损坏，可提出早期报警和保护。完全实现数字化，稳定性好、准确性高、操作简单、维护方便可靠。友好的人机对话界面，使该产品处于国内水平。
主要功能
汽轮机、水轮机、压缩机、鼓风机等旋转类机械的轴向位置的监视和保护.
功能说明：
1. 显示功能
轴向位移测量值、报警、停机设定值，可分别在LED数码管上显示。
2. 报警功能
报警、停机、输入信号故障分别由LED发光管指示。
3. 报警延时时间设定功能
报警延时时间调整范围0～3秒，以防止现场干扰引起误报警。
4. 自诊断功能
任何输入系统的故障，如探头磨损，导线接触不良或折断均能检出，同时切断报警、停机输出回路。
具备上电，掉电检测功能，同时断开报警输出回路，能有效地抑制监控仪误报警。
5. 输出接口
设有4-20mA电流输出通用接口，可与计算机、DCS、PLC系统,无纸记录仪等设备连接。
汽轮机位移（胀差）监测装置型号:HZWY-20A
技术性能：
位移发讯器工作条件：允许在温度 0 ℃—— 120 ℃及充满蒸汽和油雾环境长期工作。
测量范围： -2 —— +2mm ， -4 —— +6mm 等。
线性度： 1.5% 全量程。
测量：电源电压变化 22V ± 10% 、环境温度在 20 —— 50 ℃、位移发讯器温度在 25
——85 ℃变化时监测装置系统误差不大于± 0.1mm 。
☆ 报警设置：
☆ 用户可以根据具体情况任意在测量范围内设置报警和危险值。
