转速传感器SZCB-01，SZCB-02，SZCB-03
  • 产品名称：转速传感器SZCB-01，SZCB-02，SZCB-03
  • 产品型号：SZCB-01 ,SZCB-02 ,SZCB-03
  • 所属类别：传感器 > 速度/加速度传感器
  • 发布时间：2016-05-20
  • 已获点击：604
  • 企业类型：制造商
详细说明

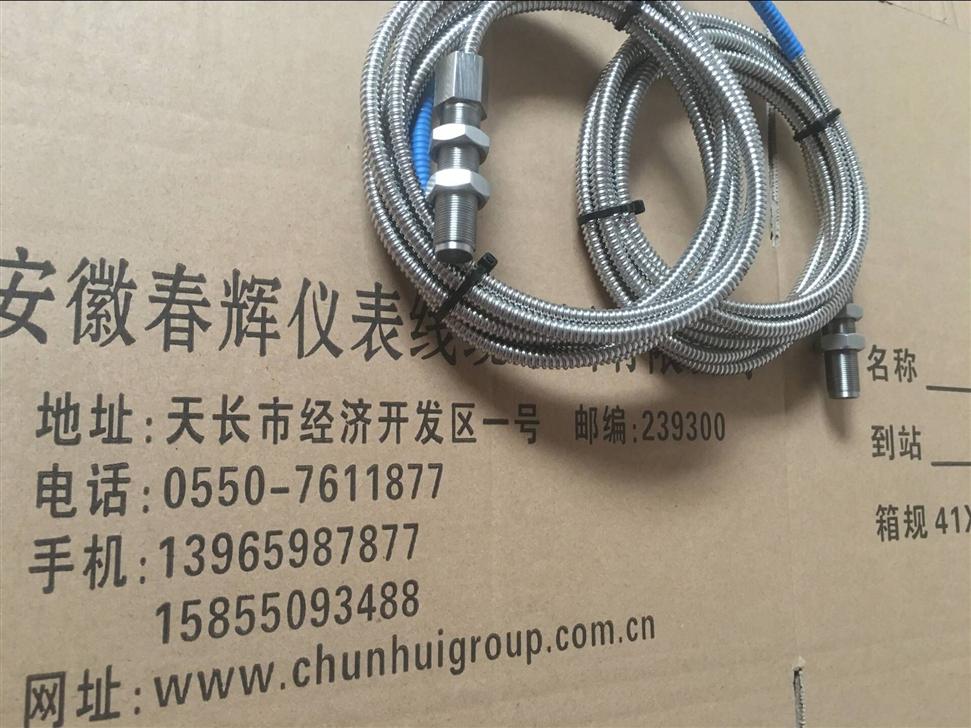

转速传感器SZCB-01，SZCB-02，SZCB-03

传感器采用电磁感应原理来达到测速目的，具有输出信号大，抗干扰性能好，

可在烟雾，油气，水气等恶劣环境中使用。

齿轮材料：应采用导磁率强的金属材料
齿形：成渐开线齿形是最合适的齿形，用大模数的齿形或用其它的齿形将会产生巨大的波形畸
变，这将会妨碍的测量，如果主轴有轴向移动，则要注意磁极的中心应处在齿轮的中心位
置上
齿轮模数：2～4
齿宽：大于5mm

铁和线圈组成。磁场（磁力线）由磁铁发出，通过衔铁和线圈，线圈内部就会感应出一个交流电压信号。让 传感器靠近旋转轴上测速齿轮，感应与转速成比例的频率信号；如果是渐开线齿轮，感应电压则是正弦波， 信号幅值大小与转速成正比，与探头端面和齿顶间间隙大小成反比。传感器具有结构简单、刚性好、耐环 境好、不受振动、温度、油、灰尘影响，应用广泛等特点。传感器有低阻和高阻版本、有放大器（有源）和 无放大器版本、中温和高温版本、符合防爆设计，以适合不同的测量需求。

直流电阻转速范围（60齿）输出电压（VP-P） 50~100000r/min 30~100000r/min 50~100000r/min 60P/R的检测齿轮，则频率表记（Hz)与转速表记（r/min）一致。Hz=转速（ r/min ）÷60（S）×60（P/R） ＞500mV/50r/min 电磁兼容 符合CE标准 输出方式 浮地输出 耐振动 20g 出线方式 整体电缆或航插出线（二线绞织屏蔽电缆，2 2 20AWG 约0.52mm，22AWG 约0.35mm） 安装间隙 0.5～3mm,建议安装间隙 1mm 检测齿轮模数 ≥2 工作温度 -20℃～+85℃ 环境防护 航插防护等级为IP65；直接电缆出线防护等级为IP67
