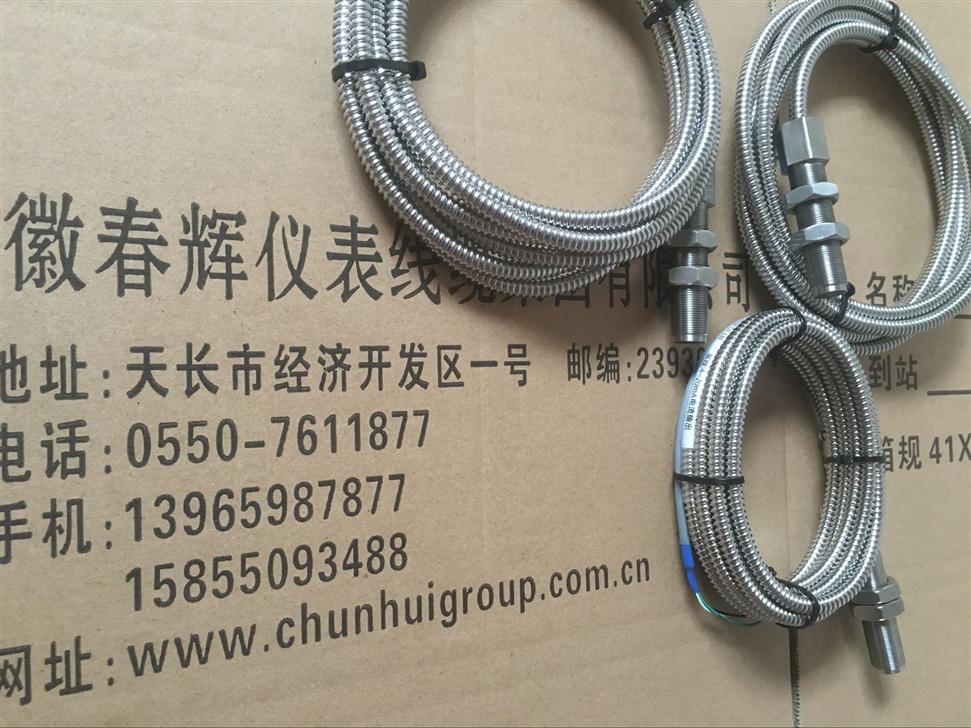

CS-1-G-065-05-01转速测速探头
  • 产品名称：CS-1-G-065-05-01转速测速探头
  • 产品型号：CS-1-G-065-05-01
  • 所属类别：传感器 > 电磁/磁敏传感器
  • 发布时间：2016-05-17
  • 已获点击：679
  • 型号/规格：CS-1-G-065-05-01转速测速探头
详细说明

CS-1-G-065-05-01转速测速探头

概述：
    本传感器采用电磁感应原理来达到测速目的、具有输出信号大，不需要放大，抗干扰性能好，不需外接电源，可在烟雾、油气、水气等恶劣环境中使用。

技术指标：

       1． 输出电压：
              在齿轮模数4、齿数60、材料为G3、间隙为1mm时
              转速为   1000转/分       输出有效值大于5V
              转速为   2000转/分       输出有效值大于10V
              转速为   3000转/分       输出有效值大于15V
       2． 直流电阻：低阻200～250Ω；高阻500～600Ω
       3． 绝缘阻抗：在500V直流时大于50MΩ
       4． 工作温度：-20℃～120℃
       5． 重量：约200g（不包括尾部引出线）

 工作电流：≤8mA
    检测距离：≤3.0mm, 不超过5mm
    测量频率范围：0～20KHz
    工作温度：-25℃～+85℃
    安装螺纹：M16（可以有其它选择）
    输出信号：
          波形：转速脉冲波形
          幅值：高电平时输出Vo=Ut－2.7)V，低电平时≤0.07V

工作原理：
     使用时应在被测量转速的轴上装一齿轮（正、斜齿轮基带槽圆盘都可以），将传感器安装在支架上，调整传感器与齿轮齿顶之间的间隙为1mm左右。
     当轴旋转时带动齿轮旋转，根据电磁感应原理在传感器内部线圈的两端产生一个电压脉冲信号，轴转动一圈时就产生Z（齿数）个电压脉冲信号，将此信号输入转速监控仪，在转速表里设定好齿数，转速表就可以反应出轴的转速。
