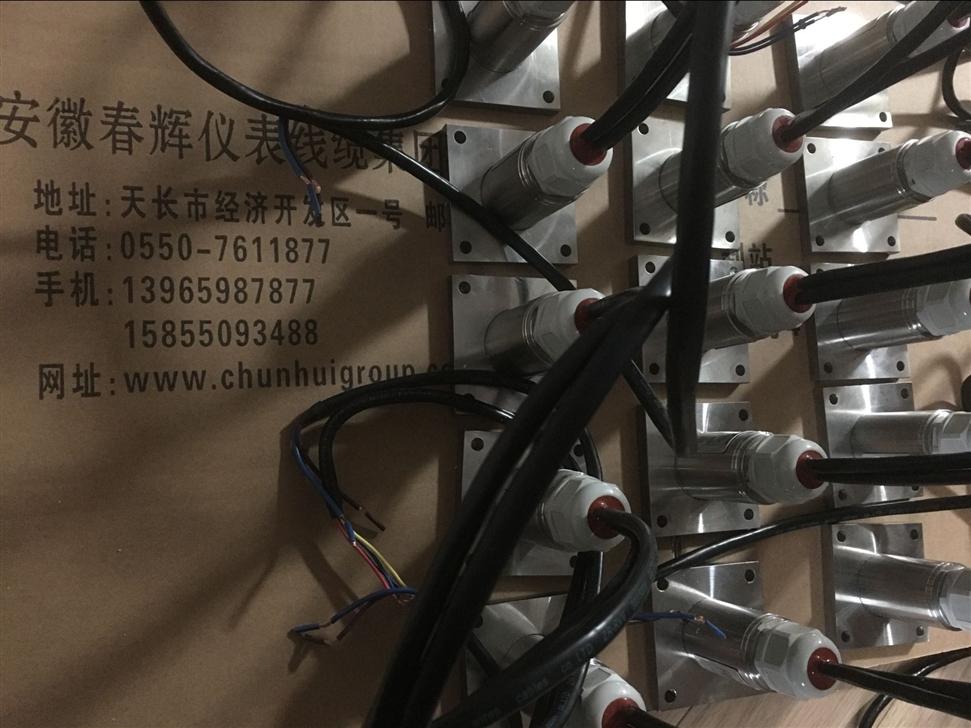

振动温度组合探头SWZT-1F系列

对振动速度和滑油温度两个参数的监控处理集成在一块线路板上，由一块二次振动温度风机监控报警器仪完成，因此，主控柜可以留出更多的空间用以安装其它仪表；

主要性能参数：

2.1 二次仪表安装形式：标准盘式；

2.2 二次仪表开口尺寸：151⁺¹×75⁺¹；

2.3 报警输出形式：继电器触点输出及声光报警；

2.4 输出继电器触点容量：220/380Vac，3A，无感；

2.5 显示方式：振动速度、滑油温度各三位数字显示；

2.6 有效测量范围：振动速度(RMS)：0~9.99mm/s；

滑油温度：0~99.9℃；

2.7 灵敏度和：振动速度：±0.01mm/s，5%；

滑油温度：±0.1℃，5%；

2.8 频率响应： 2~100Hz；

2.9 振动测量方向：水平；

2.10传输距离： 1km；

2.11与外设接口形式：两路4~20mA电流输出；采样电阻≤250Ω，线阻≤150Ω；

2.12一、二次仪表连接方式：四线实时4~20mA电流；线阻≤150Ω；

2.13使用条件：

2.13.1 环境温度：二次仪表 -10~70℃；

仪表 -10~70℃；

2.13.2 相对湿度：二次仪表不高于85%；

仪表不高于95%；

2.14 二次仪表外形尺寸：160×80×182

2.15 仪表质量：2kg

2.16 二次仪表电源： 220Vac±10%，50~60Hz；

2.17 二次仪表功耗： 10W。

振动温度探头由三部分组成：温度传感器、振动传感器和电流转换电路。温度传感器及其封装组成温度探头，振动传感器、电流转换电路及其封装组成振动探头。根据风机对监控部位的要求，温度探头和振动探头为分体式，适合独立安装探头对振动的测试方向为水平方向，安装时应保持振动探头圆柱轴线在水平面上。

工作状态说明：参见下表。

安徽春辉仪表线缆集团有限公司

振动温度组合探头SWZT-1F系列

对振动速度和滑油温度两个参数的监控处理集成在一块线路板上，由一块二次振动温度风机监控报警器仪完成，因此，主控柜可以留出更多的空间用以安装其它仪表；

主要性能参数：

2.1 二次仪表安装形式：标准盘式；

2.2 二次仪表开口尺寸：151+1×75+1；

2.3 报警输出形式：继电器触点输出及声光报警；

2.4 输出继电器触点容量：220/380Vac，3A，无感；

2.5 显示方式： 振动速度、滑油温度各三位数字显示；

2.6 有效测量范围：振动速度(RMS)：0~9.99mm/s；

滑油温度：0~99.9℃；

2.7 灵敏度和：振动速度：±0.01mm/s，5%；

滑油温度：±0.1℃，5%；

2.8 频率响应： 2~100Hz；

2.9 振动测量方向：水平；

2.10传输距离： 1km；

2.11与外设接口形式：两路4~20mA电流输出；采样电阻≤250Ω，线阻≤150Ω；

2.12一、二次仪表连接方式： 四线实时4~20mA电流；线阻≤150Ω；

2.13使用条件：

2.13.1 环境温度：二次仪表 -10~70℃；

仪表 -10~70℃；

2.13.2 相对湿度：二次仪表 不高于85%；

仪表 不高于95%；

2.14 二次仪表外形尺寸：160×80×182

2.15 仪表质量：2kg

2.16 二次仪表电源： 220Vac±10%，50~60Hz；

2.17 二次仪表功耗： 10W。

工作状态说明：参见下表。

振 动 速 度 或

滑 油 温 度

相应报警

指 示 灯

蜂鸣器

常开

触点

常闭

触点

正常

不亮

不响

断

合

≥设定值

闪光

响

合

断

确认后≥设定值

平光

不响

断

合

确认后＜设定值

不亮

不响

断

合
