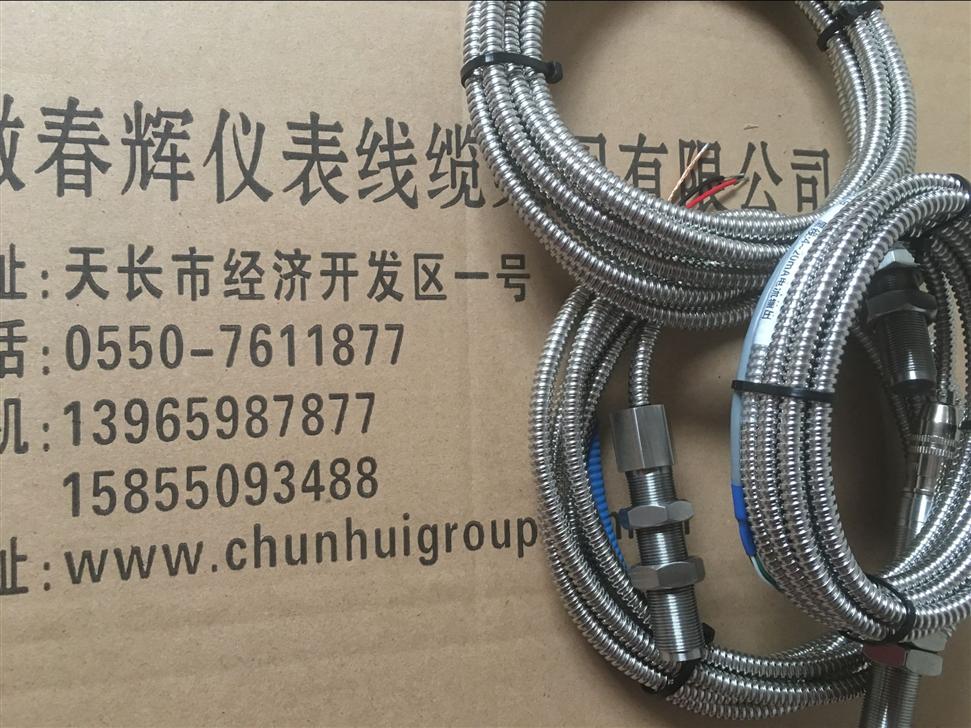

MINSOO-XS12JK-4P/Y，XS12JK-2PN温度转速探头

传感器将转角位移转换为交流电压信号，非接触便能测量各种导磁材料如：齿轮、带孔（或槽）圆盘（或轴）、叶轮等的转速。

传感器内装磁钢，当磁芯端面近处有转动的导磁齿轮、带孔（或槽）圆盘（或轴）等时，由于磁路中磁阻的变化，传感器内线圈即能感应输出相应的交流电压信号，输出近似正弦波电信号。

技术说明

● 被测应体为导磁体，上有齿或凹槽。

建议：测速感齿轮模数≥2，材料为导磁低碳钢。

当用于高转速测量时，可直接采用凸键或凹槽作为感应体；不适于零转速测量。

● 输出波形：近似正弦波（≥50r/min时）

● 输出幅值：50r/min≥300mv

以上数据在被测齿轮60齿、材料A3钢、模数2、间隙0.5mm下测得，仅供参考。

注：被测转速越高，输出幅值越大，反之越小；

传感器磁芯端面与被测齿轮安装间隙越小输出幅值越大，反之越小.

1．输出电压：
              在齿轮模数4、齿数60、材料为G3、间隙为1mm时
              转速为   1000转/分       输出有效值大于5V
              转速为   2000转/分       输出有效值大于10V
              转速为   3000转/分       输出有效值大于15V
       2．直流电阻：低阻200～250Ω；高阻500～600Ω
      3．绝缘阻抗：在500V直流时大于50MΩ
      4．工作温度：-20℃～120℃
5．重量：约300g（不包括尾部引出线）

工作原理：
使用时应在被测量转速的轴上装一齿轮（正、斜齿轮基带槽圆盘都可以），将传感器安装在支架上，调整传感器与齿轮齿顶之间的间隙为1mm左右。
当轴旋转时带动齿轮旋转，根据电磁感应原理在传感器内部线圈的两端产生一个电压脉冲信号，轴转动一圈时就产生Z（齿数）个电压脉冲信号，将此信号输入转速监控监测仪表中，在转速表里设定好齿数，转速表就可以反应出轴的转速。
