产品展示

详细说明

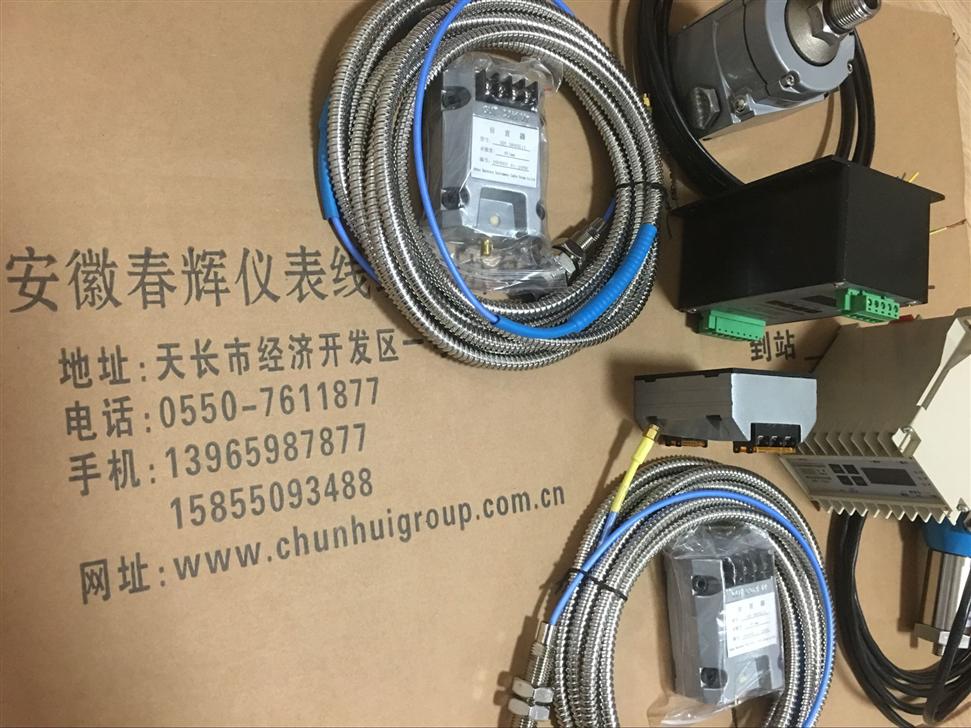

DWQZΦ8mm ,DWQZ11mm,DWQZΦ25mm振动位移传感器

由轴位移探头、延伸高频电缆、前置放大器器三部分组成。传感器探头由电感、保护罩、不锈钢壳体、高频电缆、高频接头等组成，根据不同的测量范围，可选用不同直径规格（Φ8 mm、 Φ1 1 mm、 Φ1 8 mm、 Φ2 5 mm）的探头

电涡流传感器是一种非接触式的线性化测量元件。具有长期工作可靠性好，测量范围宽、灵敏度高、分辨率高、响应速度快、抗干扰能力强、不受油污等介质的影响等优点。因此广泛应用于电力、机械、化工、机械等行业，对汽轮机、水轮机、鼓风机、压缩机、齿轮箱、大型冷却泵等大型旋转机械的动态和静态进行非接触式位移测量。可用来做轴的径向和轴向位移、胀差、轴偏心、轴振动、键相和转速的测量

DWQZ系列探头
　　探头由电感、保护罩、不锈钢壳体、高频电缆、高频接头等组成，根据不同的测量范围，可以选用不同直径规格（如：Φ8ｍｍ、Φ11ｍｍ、Φ25ｍｍ）的探头；根据不同的安装要求，可以选用不同安装方式（如：正装、反装、无螺纹）和1ｍ或0.5ｍ电缆长度的探头。
DWQZ系列延伸电缆
　　延伸电缆的两端都安装有SMA自锁插头，其中一头配备了防油保护套，专用于保护自锁插头不受油污介质污染，以提高系统可靠性。延伸电缆长度可分为4ｍ、4.5ｍ、8ｍ、8.5ｍ四种。
DWQZ系列前置器
　　前置器是系统的部分，它包括了整个传感器系统的振荡、线性检波、滤波、线性补偿、放大等电路，与延伸电缆、探头一起构成各种规格的DWQZ型电涡流传感器。拫据配用探头的直径规格，DWQZ前置器分为Φ8ｍｍ、Φ11ｍｍ、Φ25ｍｍ三种规格，根据系统电缆总长（探头电缆长度＋延伸电缆长度），每种规格又分为5ｍ、9ｍ二种类型。

安徽春辉仪表线缆集团有限公司

DWQZΦ8mm ,DWQZ11mm,DWQZΦ25mm振动位移传感器

由轴位移探头、延伸高频电缆、前置放大器器三部分组成。传感器探头由电感、保护罩、不锈钢壳体、高频电缆、高频接头等组成，根据不同的测量范围，可选用不同直径规格（Φ8 mm、 Φ1 1 mm、 Φ1 8 mm、 Φ2 5 mm）的探头

探头直径( mm)

Φ8 mm

Φ11 mm

Φ18 mm

Φ25 mm

灵敏度( V / mm)

8

4

1.5

0 . 8

线性范围( mm)

2

4

8

1 0

线性误差(％)

≤±1 ％

≤±1 ％

≤±1 ％

≤±1 ％

安装螺纹( mm)

M10 ×1 mm

M14 ×1.5 mm

M25 ×1.5 mm

M30 ×2 mm

探头温度(℃)

- 40℃ ～150℃

延长电缆温度(℃)

- 40℃ ～150℃

前置器温度(℃)

- 30℃ ～70℃

频率响应( K Hz )

0～10 K Hz

电源( V )

- 24 V DC

输出电压( V )

- 22 V DC

探头电缆长度( m)

1 m

系统电缆长度( m)

探头电缆长度＋延伸电缆长度＝5 m或9 m
