- 产品名称：DWQZ电涡流传感器/旋转机械专用径向和轴向的轴位移
- 产品型号：DWQZ系列电涡流传感器/径向和轴向的轴位移
- 所属类别：传感器 > 振动/接近/位移传感器
- 发布时间：2016-05-03
- 已获点击：516
- 企业类型：制造商
- 产品型号：DWQZ系列传感器
详细说明
DWQZ系列电涡流传感器
DWQZi系列防爆电涡流传感器
一、概述
传感器是一种非接触式的线性化测量工具。具
有长期工作可靠性好、测量范围宽、灵敏度高、分辨率高、
响应速度快、抗干扰力强、不受油污等介质的影响等优点，
因此广泛应用于电力、石油、化工、冶金等行业对汽轮
机、水轮机、鼓风机、压缩机、齿轮箱、大型冷却泵等大
型旋转机械的动态和静态非接触式位移测量。列如：
径向和轴向的轴位移
差胀
轴偏心
轴振动
键相
转速
为满足各种测量方案的需要，我们提供了多种规格的电涡流传感器，如按探头规格（直径）区分则可分为DWQZΦ8ｍｍ、DWQZΦ11ｍｍ、DWQZΦ25ｍｍ三种规格，如果按系统电缆总长（探头电缆长度＋延伸电缆长度）区分则可分为5ｍ和9ｍ两种类型。
DWQZi本安型系列电涡流传感器可应用于易燃、易爆等危险场所，使用时必须和关联设备LF796齐纳安全栅配套使用。产品防爆标志为ExiaⅡCT2～5，防爆合格证号为GYB06901。产品标准为Q/ZH6112-2006 |
二、组成

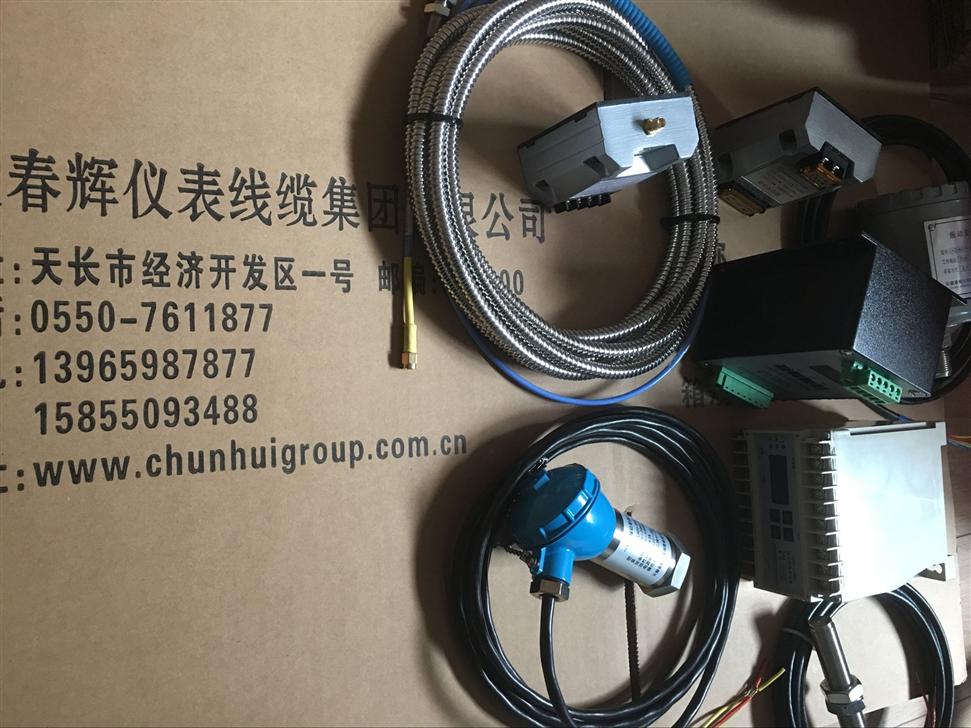

DWQZ型系列电涡流传感器由DWQZ探头、DWQZ延伸电
缆、DWQZ前置器三部份组成。
DWQZ系列探头
探头由电感、保护罩、不锈钢壳体、高频电缆、高频
接头等组成，根据不同的测量范围，可以选用不同直径规
格（如：Φ8ｍｍ、Φ11ｍｍ、Φ25ｍｍ）的探头；根据不
同的安装要求，可以选用不同安装方式（如：正装、反装、
无螺纹）和1ｍ或0.5ｍ电缆长度的探头
DWQZ系列延伸电缆
延伸电缆的两端都安装有SMA自锁插头，其中一头配备了防油保护套，专用于保护自锁插头不受油污介质污染，以提高系统可靠性。延伸电缆长度可分为4ｍ、4.5ｍ、8ｍ、8.5ｍ四种。
DWQZ系列前置器
前置器是系统的部分，它包括了整个传感器系统的振荡、线性检波、滤波、线性补偿、放大等电路，与延伸电缆、探头一起构成各种规格的DWQZ型电涡流传感器。拫据配用探头的直径规格，DWQZ前置器分为Φ8ｍｍ、Φ11ｍｍ、Φ25ｍｍ三种规格，根据系统电缆总长（探头电缆长度＋延伸电缆长度），每种规格又分为5ｍ、9ｍ二种类型。
三、DWQZ系列电涡流传感器主要技术参数
传感器型号 | DWQZ Φ8mm（DWQZi Φ8mm） | DWQZ Φ11mm（DWQZi Φ11mm） | DWQZ Φ25mm（DWQZi Φ25mm） | ||
探头直径（mm） | 8 | 11 | 27.1 | ||
静态线性范围（mm） | 2 | 4 | 12.7 | ||
静态灵敏度（V/mm）≤1.0% | 8 | 4 | 0.8 | ||
静态幅值线性度 | ±2.0% | ±5.0% | |||
动态幅值线性度 | ±10% | ||||
静态零值误差 | 0.5% | ||||
静态幅值稳定度 | 0.5% | ||||
动态参考灵敏度误差 | 3.0% | ||||
静态幅值重复性 | 1.0% | ||||
频率响应 | 0～5KHz(0.5dB) | ||||
系统温漂 | 0.1% | ||||
测量范围中点间隙（mm）±5% | 1.8 | 3 | 9 | ||
测量范围中点电压（V）±5% | -10 | -10 | -7.08 | ||
被测物材料、形状 | 金属材料,基准材料为45＃钢，轴,平面,轴上测量盘 | ||||
轴的直径不小于（mm） | 80 | ||||
测量盘直径不小于（mm） | 18 | 30 | 70 | ||
电源电压（V） | -20-26Vdc | ||||
功耗（mA） | 12 | 12 | 15 | ||
输出负载 | 10KΩ | ||||
标定时环境温度 | （20±5）℃ | ||||
存储温度 | 前置器 | -35℃－+100℃ | |||
探头 | -40℃－+177℃ | ||||
电缆 | -40℃－+177℃ | ||||
使用温度 | 前置器 | -30℃－+70℃ | |||
探头 | -40℃－+150℃ | ||||
电缆 | -40℃－+150℃ | ||||
系统总重(标准配置) | 500g±3% | 700g±3% | |||
系统电缆总长±10% | 5ｍ或9ｍ | ||||
延伸电缆长度±5% | 4ｍ、4.5ｍ、8ｍ、8.5ｍ | ||||
探头电缆长度±5% | 1ｍ、0.5ｍ | ||||
相对湿度(具有接头保护时，无浸水) | 100％冷凝 | ||||
海拔高度限制 | <2000m | ||||
正常工作环境 | 无强磁场、无腐蚀性汽液体、无强振源 | ||||
危险工作环境（DWQZi系列） | ⅡA~ⅡC级、T2~T5组爆炸性气体混合物的０区、１区、2区危险场所 | ||||
外壳防护等级 | 不低于IP20 | ||||
传感器外壳表面温度 | 不得超过135℃。 | ||||
绝缘电阻 | ＞500MΩ | ||||
绝缘强度 | ＞500V | ||||
机械性能
■ 探头材质：聚苯硫醚（PPS）
■ 壳体材质：1Cr18Ni9Ti
■ 电缆材质：同轴屏蔽外包FEP外皮
■ 连接器材质：黄铜或铍青铜镀金
■ 前置器材质：ADC12
■ 铠装材质：高弹性AISI302SST不锈钢带，包附FEP外皮
■ 探头抗拉强度：保护罩到壳体之间30千克，保护罩到连接器20千克
■ 电缆弯曲半径：25.4mm
■ 铠装电缆弯曲半径：30mm
四、选型指南
选型步骤：
1、需要测量的范围参照传感器线性量程选择探头规格（Φ8ｍｍ、Φ11ｍｍ、Φ25mm）,再按照现场机械安装的空间和结构确定探头类型（如：正装、反装、无螺纹）与尺寸，然后选择探头电缆长度（1m、0.5m）。
2、现场测量点到前置器安装点的距离确定系统电缆总长(5m、9m)。再选择与探头电缆长度（1m、0.5m）配套的延伸电缆长度（4ｍ、4.5ｍ、8ｍ、8.5ｍ）。
3、系统电缆总长（5ｍ、9ｍ）和探头规格（Φ8ｍｍ、Φ11ｍｍ、Φ25mm）确定前置器的类型。
4.1 DWQZ 8mm系列探头选型（DWQZi 8mm系列探头选型）
螺纹规格： C□□
01*:公制M10×1螺纹； 02 :英制3/8-24螺纹
铠装选择： D□□
01*:无铠装； 02 :有铠装
探头总长: E□□
10*: 05 :0.5米
螺纹规格： C□□
01*:公制M10×1螺纹； 02 :英制3/8-24螺纹
铠装选择： D□□
01*:无铠装； 02 :有铠装
探头总长: E□□
10*: 05 :0.5米
