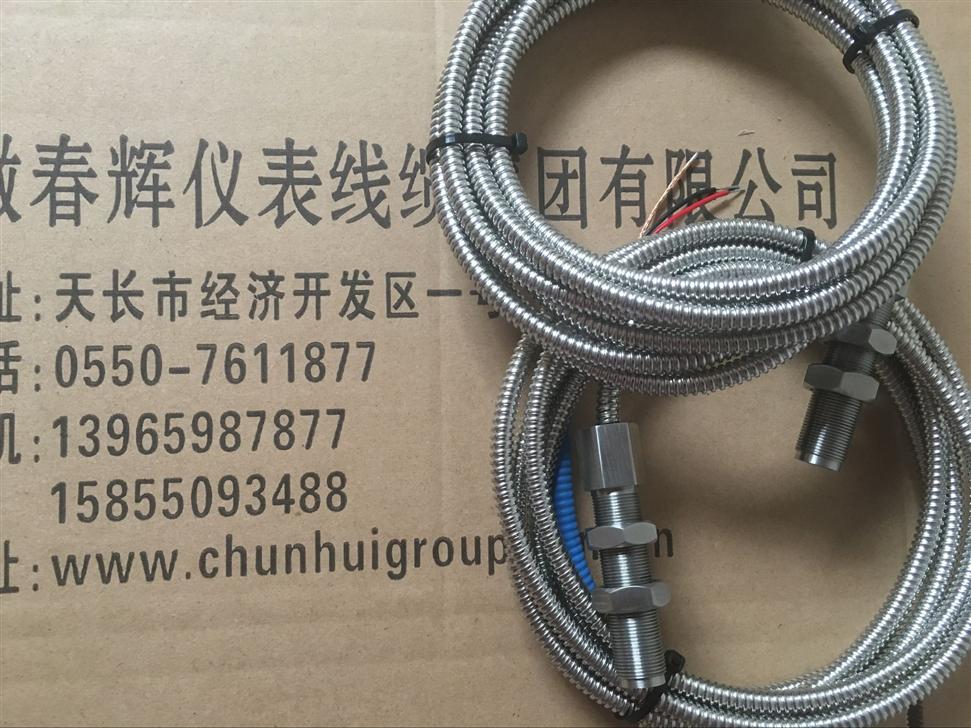

转速探头ZS-4-75，CS-3-M16-L185，ZS-04-3000-L75
  • 产品名称：转速探头ZS-4-75，CS-3-M16-L185，ZS-04-3000-L75
  • 产品型号：转速探头ZS-4-75，CS-3-M16-L185
  • 所属类别：传感器 > 电磁/磁敏传感器
  • 发布时间：2016-04-27
  • 已获点击：618
  • 型号/规格：转速探头ZS-4-75，ZS-04-3000-L75，CS-3-M16-L185
详细说明

转速探头ZS-4-75，

CS-3-M16-L185，ZS-04-3000-L75

将转角位移转换为交流电压信号，非接触便能测量各种导磁材料如：齿轮、带孔（或槽）圆盘（或轴）、叶轮等的转速。 磁电式传感器内装磁钢，当磁芯端面近处有转动的导磁齿轮、带孔（或槽）圆盘（或轴）等时，由于磁路中磁阻的变化，传感器内线圈即能感应输出相应的将转角位移转换为交流电压信号，非接触便能测量各种导磁材料如：齿轮、带孔（或槽）圆盘（或轴）、叶轮等的转速。
  转速传感器内装磁钢，当磁芯端面近处有转动的导磁齿轮、带孔（或槽）圆盘（或轴）等时，由于磁路中磁阻的变化，传感器内线圈即能感应输出相应的交流电压信号，输出近似正弦波电信号传感器具有：体积小、结实可靠、寿命长、不需电源和润滑油等优点，与一般转速测速仪表均可配用。传感器安装于测速端盖上，感应导磁体上凸起的齿或是凹下的槽，相应的给出高低电平，用于检测轮轴的转速、线速度，通过计算处理也可得到被测体的加速度。该传感器具备良好的低频和高频特性。低频可至0Hz，可用于旋转机械的零转速测量，由于传感器可给出两路具有一定相位差的转速信号，因此可进行正反转判别；高频可高至20KHz, 可满足绝大部分工业领域的高转速测量要求。传感器与被测齿轮不接触，无磨损，安装方便，输出波形是占空比约为50%左右的方波。双通道转速传感器具有测速范围宽，温度适应范围宽，抗振性强的特点。技术说明被测应体为导磁体，上有齿或凹槽。建议：测速齿轮模数≥2，  材料为导磁低碳钢。不适于零转速测量。工作温度：-30～80℃或-20～200℃（高温型）安装间隙：  0.3～2mm输出波形：近似正弦波（≥50r/min时）输出幅值：50r/min时≥300ｍｖ传感器铁芯和被测齿轮齿顶间隙δ＝0.5～1.2mm被测齿轮模数　m = 2齿轮Z = 60材料电工钢信号幅值大小，与转速成正比，与铁芯和齿顶间隙的大小成反比。

传感器安装

被测感应体为导磁体，上有齿或凹槽。

建议：测速齿轮 模数≥1.7，材料为导磁低碳钢

注：非标齿或槽与平整面宽度不等将导致波形占宽比的变化。

安装间隙：0.5～3mm,典型值为1.5mm

注：取决于被测件的振动情况
