330180-50-00，330101-05-15-10-02-00，330130位移探头前置器
  • 产品名称：330180-50-00，330101-05-15-10-02-00，330130位移探头前置器
  • 产品型号：330180-50-00，330101-05-15-10
  • 所属类别：传感器 > 智能传感器
  • 发布时间：2016-04-23
  • 已获点击：540
  • 企业类型：制造商
  • 产品型号：电涡流探头330180-50-00，330101-05-15-10-02-00，330130轴向位移探头前置器
详细说明

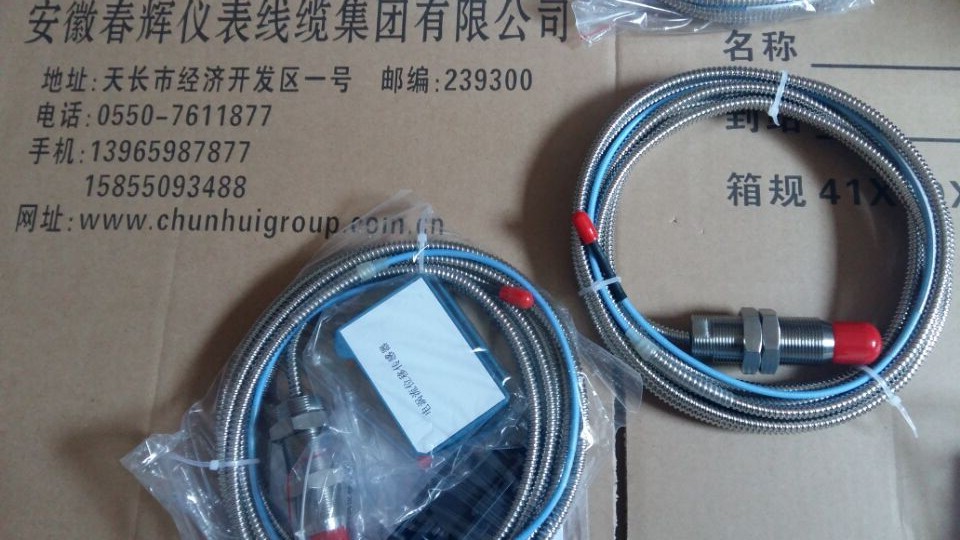

330180-50-00，330101-05-15-10-02-00，330130系列位移探头前置器

探头型号：330101-05-15-10-02-00

型号为:30101-05-15-10-02-00

延伸电缆型号：330130-040-00-00

型号为: ZH30130-040-00-00

前置器型号：330180-50-00

型号为: ZH30180-50-00

主要用来测量轴向位移和径向振动。也可作为键相测量，可广泛应用于大型旋转机械的轴向位移、轴的径向振动、胀差、偏心、鉴相器、摆度、轴转速的在线监测与故障诊断中。如汽轮机组、水轮机组、压缩机、大型冷却泵、引风机、齿轮箱、磨煤机、鼓风机、水泵、风力发电机组等大型机械。同时在材料鉴定、表面不平整度测量、金属板厚度测量、材料形变测量等应用领域也得到广泛应用。

置器输入: 接收一个非接触式的3301电涡流探头和延伸电缆
电源: -17.5 Vdc to -26 Vdc 12 mA 电流.若工作在比-23.5Vdc更低的电压,线性量程将减小.
输出纹波: 小于5mV
输出阻抗:  50Ω
前置器输出连接线:

建议使用3芯0.2mm到1.5mm (16 AWG到 24AWG)屏蔽线. 前置器输出到仪表之间的传输长度305米(1,000feet)
线性量程:  2 mm
线性起始距离:  0.8mm
线性范围:   0.8to2.8 mm
建议安装间隙: 1.8mm
增量灵敏度: 7.87 V/mm (200mV/mil)±2%包含互换误差,整个线性范围内测量步长为0.25mm
线性误差(DSL):低于±0.01mm
探头温漂:35° C 到 +200° C , 增量灵敏度7.87 V/mm (200mV/mil)变化小于±5%,对应位移变化小于0.03mm:
频率响应: 0-10 kHz(-3 dB)
被测体为平整面时直径: 15.2 mm (0.6in)
被测体为轴时直径: 50.8 mm (2 in),建议76.2 mm (3in)
环境限制:
探头温度范围:-35°C到+200°C
延伸电缆温度范围:-51°C到+300°C
探头保护罩材料: PPS(Polyphenylene sulfide)
探头壳体材料: AISI 303 or 304 不绣钢(SST).
