- 产品名称：CWY-DO-02-08-L130，CWY-DO-01-08电涡流位移转速前置器
- 产品型号：CWY-DO-02-08-L130，CWY-DO-01-08
- 所属类别：传感器 > 智能传感器
- 发布时间：2016-04-20
- 已获点击：748
- 企业类型：制造商
- 产品型号：CWY-DO-02-08-L130，CWY-DO-01-08电涡流位移转速前置器
详细说明

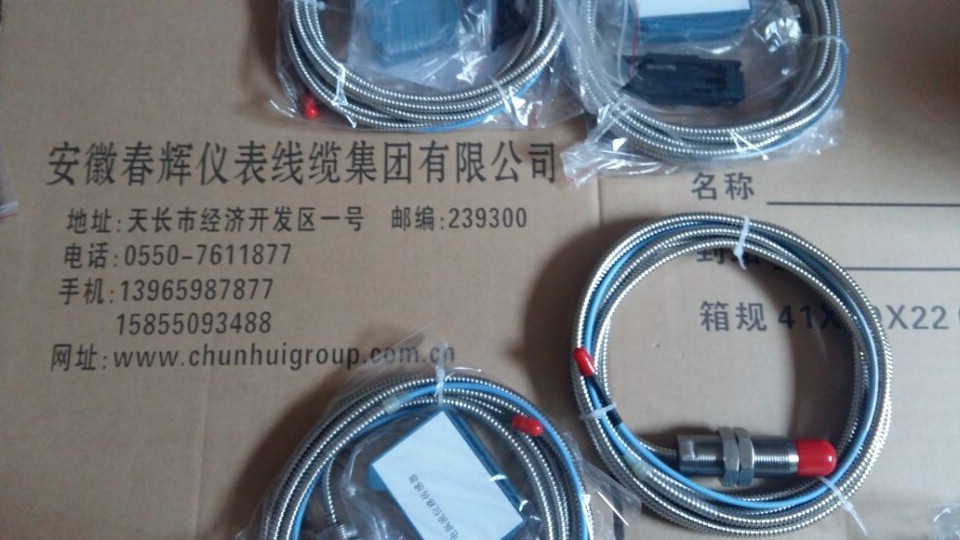

CWY-DO-02-08-L130，
CWY-DO-01-08电涡流位移转速前置器
通过测量金属被测体与探头端面的相对位置，电涡流位移传感器感应并处理成相应的电信号输出。传感器可长期可靠工作、灵敏度高、抗干扰能力强、非接触测量、响应速度快不受油水等介质的影响，在大型旋转机械的轴位移、轴振动、轴转速等参数进行长期实时监测中被广泛应用，并且被扩展到卫星发射、材料鉴定、称重测量、金属板厚测量、材料形变测量等应用领域。
应用领域
旋转机械轴系的位移、振动、转速、膨胀、偏心、油膜厚度等的在线监测，产品的机械尺寸、厚度、表面不平度检测。工业过程自动化的限位、计数及其它精密测控，可在石化、冶金、钢铁、电力、航空航天、制药、机械等行业广泛应用。
能动态、非接触地测量被测金属导体与探头端面的相对振动位移（如轴振动等）。电涡流位移传感器能静态、非接触地测量被测金属导体与探头端 面的相对位移（如轴向位移、胀差等）。在工程振动中，旋转机械和往复式运转机械的运行状态及运行故障分析，采用振动监测是权威性的方法，它有时实 性。对于转子的不平衡、两个连接转子的不对中、轴承磨损、轴裂纹及转子叶片同壳体的动静碰磨等故障现象主要反映在振动的幅值、相位和频率等方面的变化，这 些都是最关键的信息并且都是易于测量的。电涡流位移传感器具有长期工作可靠性高，非接触测量，抗干扰能力强，不受油水等介质的影响，应用面广，结构简单等 特点。多用于对大型旋转机械的轴振动、轴向位移、轴转速、壳体膨胀等的长期实时监测，有效的保护设备的安全运行。也可对监测数据进行趋势分析及故障诊断， 以达到预测维护及排除故障的目的。
1. 探头直径（mm）: Ф5、Ф8、 Ф11、 Ф16 、Ф18、 Ф25 、Ф32 、Ф40
2. 线性范围（mm）: 0.5、1、2、4、 6、 8、 14.5、 18、 22
3. 灵敏度（V/mm）：16、8、 4、 2、 2、 1、 0.8、 0.6
4. 输出电压：0～-24V、4～20mA(可根据用户需要设计）
5. 工作温度：探头（-30～150）℃， 延长电缆（-20～120）℃， 前置器（-30～70）℃
6. 线性误差：＜1%
7. 频率响应：0～10KHz
8. 工作电源：-24VDC、+24VDC、± 15V、（可根据用户需要设计工作电压）
33 | 代号 | 名称 | 量程 | 安装 | 螺纹规格 | 备 注 |
0101 | Ф8英制探头 | 2mm | 标准 | 3/8-24 |
| |
0102 | Ф8英制铠装探头 | 2mm | 标准 | 3/8-24 |
| |
0103 | Ф8探头 | 2mm | 标准 |
|
| |
0104 | Ф8铠装探头 | 2mm | 标准 |
|
| |
0105 | Ф8英制反装探头 | 2mm | 反装 | 3/8-24 |
| |
0106 | Ф8反装探头 | 2mm | 反装 |
|
| |
0107 | Ф8特殊定制探头 | 2mm | 定制 | 定制 | ☆需提供详细探头尺寸规格 | |
0108 | Ф8特殊定制铠装探头 | 2mm | 定制 | 定制 | ☆需提供详细探头尺寸规格 | |
0201 | Ф11英制探头 | 4mm | 标准 | 1/2-20 |
| |
0202 | Ф11英制铠装探头 | 4mm | 标准 | 1/2-20 |
| |
0203 | Ф11探头 | 4mm | 标准 |
|
| |
0204 | Ф11铠装探头 | 4mm | 标准 |
|
| |
0205 | Ф11英制反装探头 | 4mm | 反装 | 3/8-24 |
| |
0206 | Ф11英制探头 | 4mm | 标准 | 5/8-18 | 兼容BN81723 Ф14探头 | |
0207 | Ф11英制铠装探头 | 4mm | 标准 | 5/8-18 | 兼容BN83936 Ф14探头 | |
0208 | Ф11探头 | 4mm | 标准 |
| 兼容BN81724 Ф14探头 | |
0209 | Ф11探头 | 4mm | 标准 |
|
| |
0210 | Ф11铠装探头 | 4mm | 标准 |
|
| |
0211 | Ф11特殊定制探头 | 4mm | 定制 | 定制 | ☆需提供详细探头尺寸规格 | |
0212 | Ф11特殊定制铠装探头 | 4mm | 定制 | 定制 | ☆需提供详细探头尺寸规格 | |
0303 | Ф25探头 | 12.5mm | 标准 |
|
| |
0304 | Ф25铠装探头 | 12.5mm | 标准 |
|
| |
0311 | Ф25特殊定制探头 | 12.5mm | 定制 | 定制 | ☆需提供详细探头尺寸规格 | |
0312 | Ф25特殊定制铠装探头 | 12.5mm | 定制 | 定制 | ☆需提供详细探头尺寸规格 | |
0321 | Ф25探头 | 12.5mm | 电缆后出 |
| 一体化 | |
0322 | Ф25铠装探头 | 12.5mm | 电缆后出 |
| 一体化 | |
0401 | Ф5探头 | 2 mm | 标准 |
| ||
0402 | Ф5探头 | 2 mm | 标准 | 3/8-24 | ||
0403 | Ф5反装探头 | 2 mm | 反装 |
| ||
0404 | Ф5反装探头 | 2 mm | 反装 | 3/8-24 | ||
0405 | Ф5探头 | 2 mm | 标准 | 1/4-28 | ||
0406 | Ф5探头 | 2 mm | 标准 |
| ||
