- 产品名称：DWQZ8mm ，DWQZ11mm传感器，DWQZ25mm传感器
- 产品型号：DWQZ系列电涡流传感器轴位移探头
- 所属类别：传感器 > 其他传感器
- 发布时间：2016-04-19
- 已获点击：644
详细说明
| ◇DWQZ 25mm 传感器 |
| ◇DWQZ 11mm 传感器 |
| ◇DWQZ 8mm 传感器 |
DWQZ系列电涡流传感器是一种非接触式的线性化测量元件。具有长期工作可靠性好，测量范围宽、灵敏度高、分辨率高、响应速度快、抗干扰能力强、不受油污等介质的影响等优点。 因此广泛应用于电力、机械、化工、机械等行业，对汽轮机、水轮机、鼓风机、压缩机、齿轮箱、大型冷却泵等大型旋转机械的动态和静态进行非接触式位移测量。可用来做轴的径向和轴向位移、胀差、轴偏心、轴振动、键相和转速的测量。

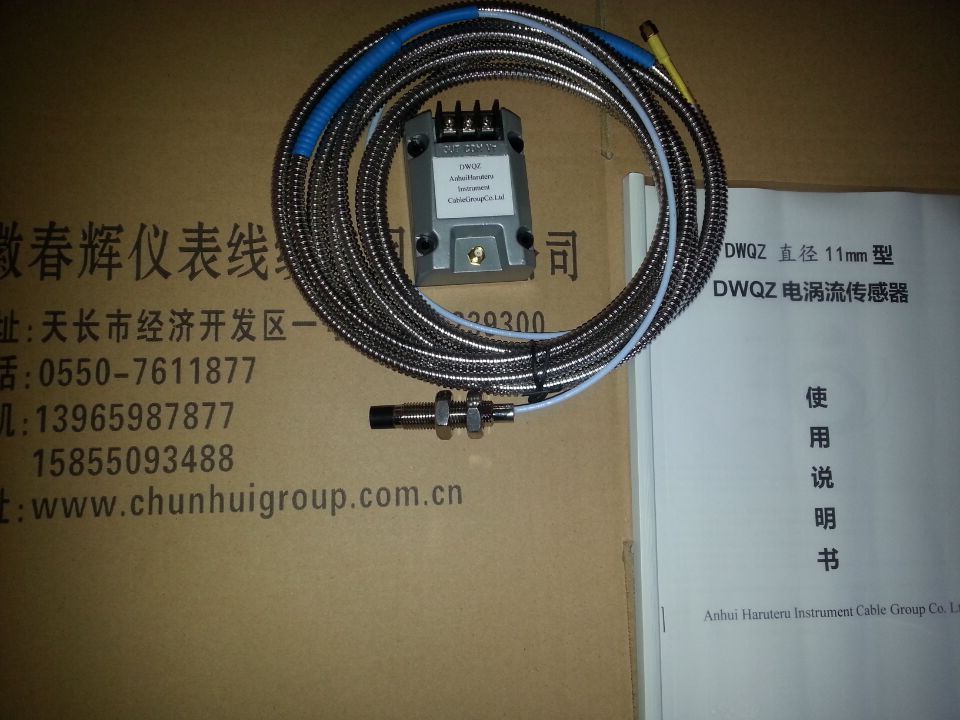

DWQZ探头
探头由电感、保护罩、不锈钢壳体、高频电缆、高频接头等组成,它能地测量被测体表面相对探头端面的间隙变化,是系统必要的组成部分.为避免安装时旋转探头壳体而扭伤电缆,所有探头部分电缆长度仅为1米±5％,剩余电缆长度由延伸电缆补充.
DWQZ延伸电缆
延伸电缆是为现场安装方便而设计的,它是前置器连接到探头电缆上的"桥梁",是传感器的必要组成部分.长度可分为4米、8米±5％两种,在电缆的两端都安装有SMA自锁插头,其中一头配备了防油保护套,专用于保护自锁插头不受油污介质污染,以提高系统可靠性,选择不同长度的延伸电缆,与探头和前置器可组成5米、9米的传感器系统.
DWQZ前置器
前置器是系统的部分,它包括了整个传感器系统的振荡产生、线性检波、滤波、线性补偿、放大等线路,经过延伸电缆把探头与被测金属之间的距离变化转换成相对应的电压信号.
输 入
■ 电 源:
要求－22Vdc至－26Vdc,低于－22Vdc下工作会导致灵敏度降低,线性区变窄.输入噪声－24Vdc时峰峰20mV,电流12mA.
■ 现场连线:
前置器与监视仪之间连接导线长度小于305米,建议采用三芯屏蔽电缆.
性 能
■ 线性范围:
4mm,约从1mm≈－2V至5mm≈－18V线性区.
■ 灵 敏 度:
室温状态下4mm线性区域内为4V/mm±5％.
■ 非线性误差:
室温状态下4mm线性区域内相对理论值,误差小于1％
■ 系统温漂:
在满足4V/mm±0％条件下,探头温度范围－35℃至＋120℃,前置器和延伸电缆处于－35℃至＋65℃之间,相对于理论值偏差小于±5％.
■ 频率响应:
0至5KHz（－3dB）.
■ 检测面:
满足于平面﹑检测角度小于15度条件下,检测面积Ф30mm .
■ 安装距离:
推荐安装距离3mm,约－10 Vdc处.
