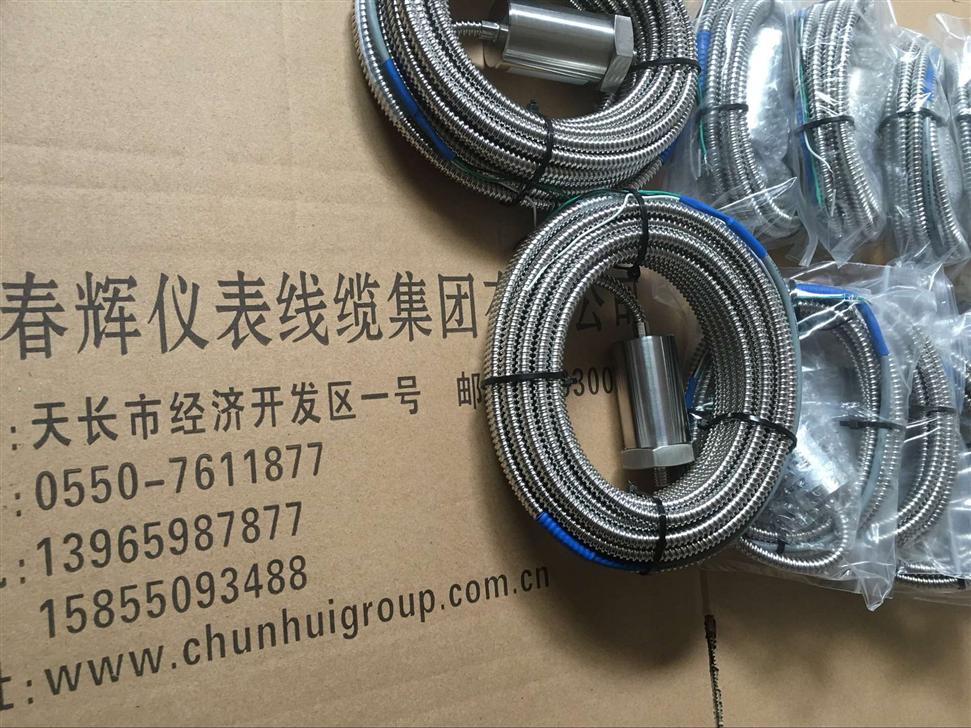

JK9301B01，TSV35一体化振动变送器

将振动速度传感器、精密测量电路以及显示电路集成在一起,实现了传统的“传感器十监测仪表”模式的振动测量系统的功能,适合于构建经济型高振动测量系统,该变送器可直接连接DCS、PLC或其它系统,是风机、水泵等工厂设备振动测量的理想选择。
安装位置：垂直或者水平安装于被测振动点上，以变送器底部M10螺钉固定。
技术参数：
1. 灵敏度: 20mv/mm/s±5%、30mv/mm/s±5%、50mv/mm/s±5%
2. 频率响应：5 ～ 500 Hz
3. 自振频率：10Hz
4. 测量范围：0～10mm/s
5. 输出电流：4～20mA
6. 输出阻抗：≤500Ω
7. 工作电压：DC24V
8. 加速度：10g
9. 测量方向：垂直或水平
10.使用环境：温度 -30℃～50℃ 相对湿度 ≤90%
11.安装螺纹:M10×1
12.外形尺寸：φ45×80mm

量程范围：A□：1-0～200um；2-0～500um；3-0～1000um；（振动位移）
4-0～10.0mm；5-0～20.0mm；6-0～50.0mm；（振动烈度）

安徽春辉仪表线缆集团有限公司

JK9301B01，TSV35一体化振动变送器

测量方式

A

01：振幅 02：烈度

量程选择

B

100：0～100μm、 10：0～10mm/s、

200：0～200μm、 20：0～20 mm/s、

300：0～300μm、 30：0～30 mm/s、

500：0～500μm 50：0～50 mm/s

输出方式

C

01：二线制输出； 02：三线制输出

安装螺纹

D

01：M8×1×8 02： M10×1×10 03：M10×1.5×10

量程范围：A□：1-0～200um；2-0～500um；3-0～1000um；（振动位移）
4-0～10.0mm；5-0～20.0mm；6-0～50.0mm；（振动烈度）
