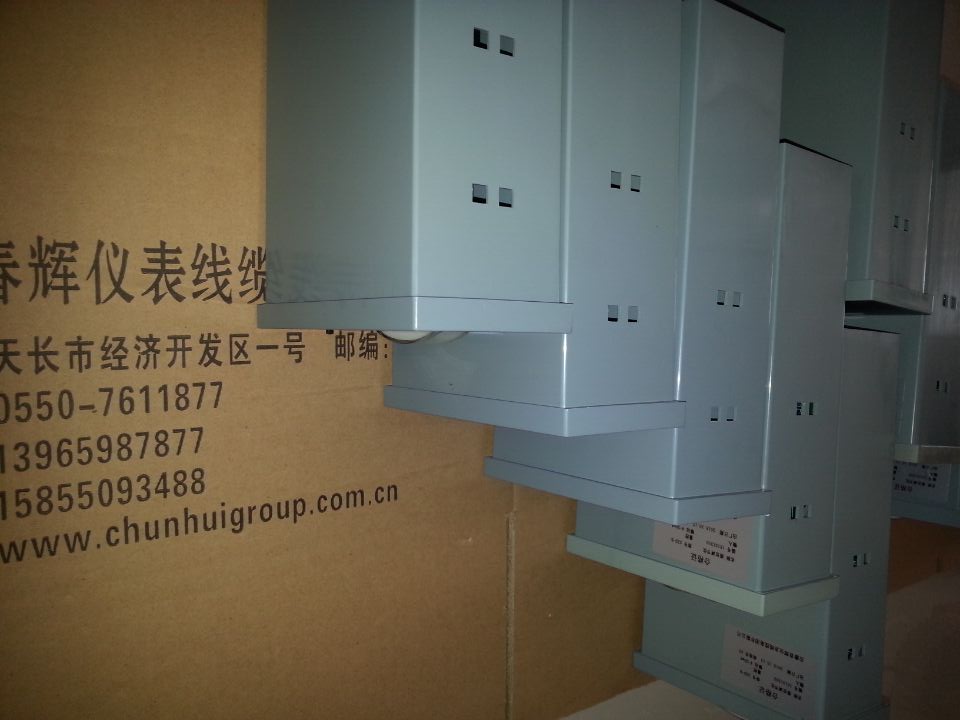

- 产品名称：竖式/横式极限水位报警仪UDX-42/41
- 产品型号：极限水位报警仪UDX-42/41（调节仪厂家）
- 所属类别：工业自动化仪表 > 物位检测仪表
- 发布时间：2016-04-15
- 已获点击：648
- 企业类型：制造商
详细说明
主要用于城市各种污水处理、轻工业内的各种水处理、食品饮料行业生产过程中的液位控制与显示。采用不锈钢电极，延长使用寿命。
最 大 工 况： Pn ≤0.1Mpa T≤65℃ Rs≤(15±5）KΩ Rg≥(25±5）KΩ 测 量 范 围： ≤3000mm 测 量 点 数： 最多8点 最少2点 防 护 等 级： Ip65 防 爆 等 级： dⅡBT3～T6 电 极 材 料： 1Cr18Ni9Ti Φ5不锈钢 安 装 方 式： 法兰Pn1.0 Dn65 法兰Pn1.0 Dn50 法兰Pn1.0 Dn25 三种螺栓孔装M39×1 显 示 点 数 ： 最多8点 最少2点 仪 表 尺 寸： 80（宽）×160（高）×250（深）（直式安装）160（宽）× 80（高）×250（深）（横式安装）
UDX-41液位调节仪与电极式液位传感器配套使用，主要用于压力容器和开口容器的
液位显示；过低、过高水位报警；极低、极高水位保护。同时也可用于水箱、水塔、水池等水
位控制、报警。其中电极式传感器采用交流信号电源，防止了采用直流信号电源引起的电极极
化和电解作用。有效地克服了电极挂水引起的误报警和沸腾水而波峰引起的间歇报警。
本调节仪电路路采用灵敏度可调形式，以适用各种水质,仪表采用大型发光二极管作显示，闪
光报警，具有亮度高、功耗小、寿命长等优点。
【技术参数】
1、水质电阻要求：≤100KΩ
2、报警输出触点容量：AC220V 3A(阻性）
3、开关泵输出触点容量：AC220V 10A(感性）
4、电源电压：AC220V 8VA
5、报警仪和传感器之间传输距离：≤100M
6、外形尺寸：160*80*160（mm）
7、安装形式：横式、竖式
UDX-42 型极限水位报警仪具有高、低水位调节功能.主要用于出力6.5T/h以下,蒸汽压力<13Kgf/cm2的低压工业锅炉锅筒的高、低水位的位式调节(开泵、关泵)和过低过高水位报警.
● 主要技术参数 |
汽水管法兰距 | 极高保护 | 极低保护 |
300±2mm | -75 | +75 |
350±2mm | -75 | +75 |
400±2mm | -75 | +75 |
450±2mm | -75 | +100 |
