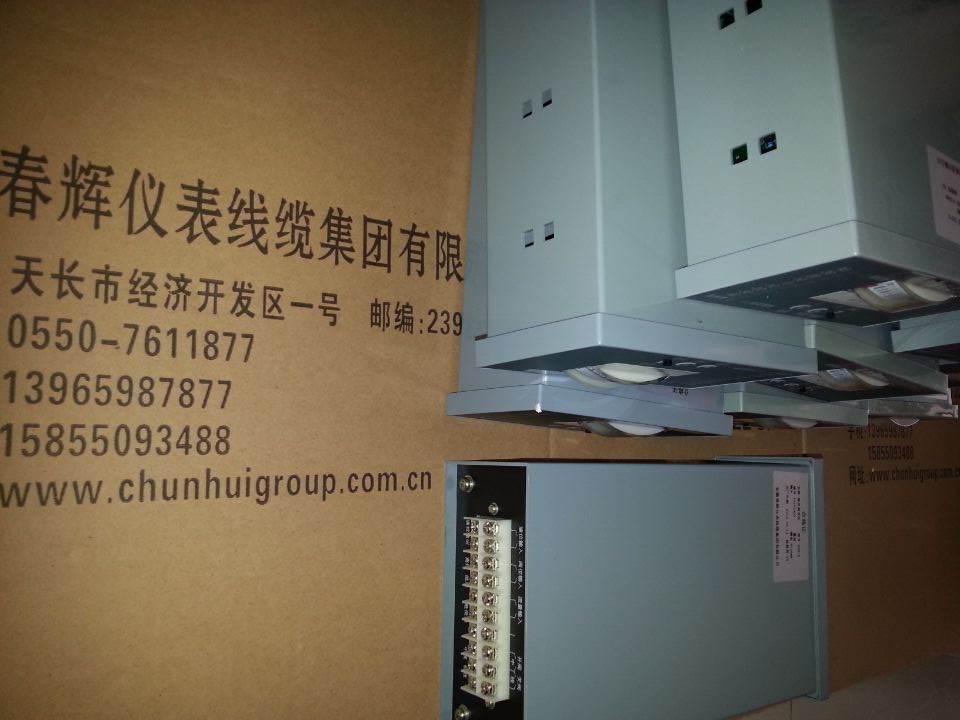

- 产品名称：电极式极限水位报警仪UDX-41,UDX-42-4,UDX系列
- 产品型号：水位报警仪UDX-41,UDX-42-4
- 所属类别：工业自动化仪表 > 物位检测仪表
- 发布时间：2016-04-15
- 已获点击：678
- 企业类型：制造商
详细说明
仪表采用交流信号电源，防止了采用直流信号电源引起的电极极化和电解作用。二次仪表过低、过高报警电路采用延时电路（t－秒）有效地克服了电极挂水引起的误报警和沸腾水而波峰引起的间歇报警，使报警更加可靠。由于放大电路采用灵敏度可调形式。并付以改变信号电源电压，可适用各种水质（水质电阻几KΩ－10KΩ），仪表采用大型发光二极管作显示，闪光报警，具有亮度高、功耗小、寿命长等优点；采用压电陶瓷蜂鸣器作音响报警器件，具有声音清晰、响亮而不噪的特点。
电极式，极限水位报警仪可用于锅炉锅筒水位、除氧器等设备的水位显示；过低、过高水位
报警；极低、极高水位保护。也可用于水箱、水塔、 水池等水位控制、报警。UDX-41型报警仪仪表采
用交流信号电源，防止了采用直流信号电源引起的电极极化和电解作用。有效地克服了电极挂 水引起的误
报警和沸腾水而波峰引起的间歇报警。电路采用灵敏度可调形式，以适用各种水质（水质电阻几KΩ－
10KΩ），仪表采用大型发光二极 管作显示，闪光报警，具有亮度高、功耗小、寿命长等优点。
仪表（电接点式传感器 ）
1.工作压力：01型≤45Kgf/cm2 02型≤13Kgf/cm2 2.工作温度：01型≤250℃ 02型≤350℃ 3、电极控制范围：
3.电极控制范围：
汽水管法兰距 | 极高保护 | 极低保护 |
300±2mm | -75 | +75 |
350±2mm | -75 | +75 |
400±2mm | -75 | +75 |
440±2mm | -75 | +100 |
仪表:
1.仪表工作形式： 2.水质电阻要求：≤50KΩ（信号电源电压～9V） ≤100KΩ（信号电源电压～-15V）
3.输出继电器触点负荷：AC220V 3A电阻性负载 4.电源电压：AC220V±10%，50Hz±2%
5。仪表和二次仪表之间舆距离：≤100 6控制触点：10A
UDX-42型报警仪仪表采用交流信号电源，
防止了采用直流信号电源引起的电极极化和电解作用。有效地克服了电极挂水引起的误报警和沸腾水而波峰引起的间
歇报警。电路采用灵敏度可调形式，以适用各种水质（水质电阻几KΩ－10KΩ），仪表采用大型发光二极 管作显示，
闪光报警，具有亮度高、功耗小、寿命长等优点。
仪表（电接点式传感器 ）
1.工作压力：01型≤45Kgf/cm2 02型≤13Kgf/cm2 2.工作温度：01型≤250℃ 02型≤350℃
3、电极控制范围：
3.电极控制范围：
汽水管法兰距 | 极高保护 | 极低保护 |
300±2mm | -75 | +75 |
350±2mm | -75 | +75 |
400±2mm | -75 | +75 |
440±2mm | -75 | +100仪表 |
1、仪表工作形式： 2、水质电阻要求：≤50KΩ（信号电源电压～9V） ≤100KΩ（信号电源电压～-15V）
3、输出继电器触点负荷：AC220V 3A电阻性负载 4、电源电压：AC220V±10%，50Hz±2%
5、仪表和二次仪表之间舆距离：≤100M 【技术参数】 1、水质电阻要求：≤100KΩ
2、报警输出触点容量：AC220V 3A(阻性）
3、开关泵输出触点容量：AC220V 10A(感性）
4、电源电压：AC220V 8VA
5、报警仪和传感器之间传输距离：≤100M
6、外形尺寸：160*80*160（mm）
7、安装形式：横式、竖式
