产品名称：QBJ-CS-1-AO2-BO2-CO2-DO1转速探头
产品型号：QBJ-CS-1-AO2-BO2-CO2-DO1转速探头
所属类别：传感器 > 智能传感器
发布时间：2016-04-15
已获点击：501
企业类型：制造商
产品型号：QBJ-CS-1-AO2-BO2-CO2-DO1转速探头、转速监控仪表

详细说明

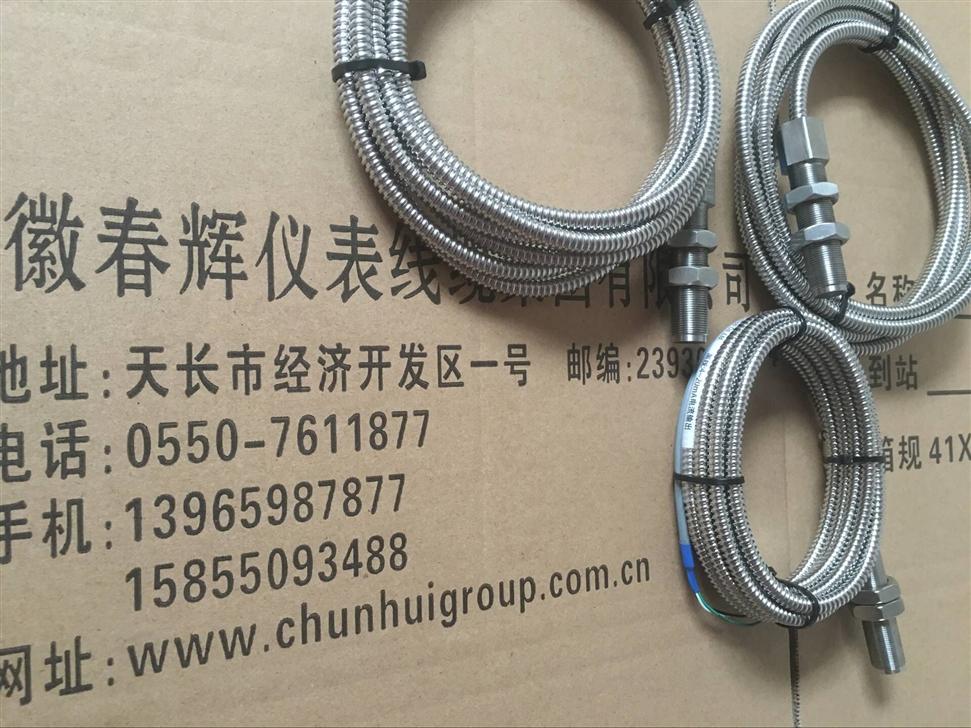

QBJ-CS-1-AO2-BO2-CO2-DO1转速探头、

转速监控仪表

能将转角位移转换成电信号供计数器计数，只要非接触就能测量各种导磁材料如：如齿轮、叶轮、带孔（或槽、螺钉）圆盘的转速及线速度。

传感器具有：体积小、结实可靠、寿命长、不需电源和润滑油等优点，与转速监控仪表均可配用。

原理：传感器由铁芯、磁钢、感应线圈组成，当铁芯端面近处有转动的导磁齿轮（带槽的轴或圆盘等）时，由于磁路中的磁阻变化，在感应线圈内产生感生电动势，输出近似正弦波电信号。

基本参数

1.输出波形：近似正弦波（≥50r/min时）

2.输出信号幅值：≥300ｍV, 50r/min时,传感器铁芯和被测齿轮齿顶间隙　δ＝0.5mm ,

齿数 Z = 60 ，被测齿轮模数　m =2 ,材料为电工钢，

信号幅值大小，与转速成正比，与铁芯和齿顶间隙的大小成反比

传感器部份采用进口镀金高导双绞漆包线，有效的提高了灵敏度，信号调理部分采用德国进口的电磁线圈传感器专用IC非常适合电机轴、凸轮轴、传动轴及其它转轴的位置和速度检测。这些器件集成了高放大器和比较器，提供可选择的自适应峰值门限及过零检测电路，该电路即使在嘈杂系统或很弱的VR信号环境下也能够产生较强的输出脉冲。采用低功耗进口IC数字电路，使2线制电流环能够完美的胜任由频率信号到电流信号的采集输出。
　　应用/使用
　　凸轮轴VRS接口
　　机轴VRS接口
　　车速VRS接口
　　●高集成度提供高相位检测信息，支持精密的转子位置检测
　　●差分输入增强抗干扰能力
　　●高放大器和比较器支持小信号检测
　　●过零检测提供的相位信息
　　●信号触发为铁（软）磁材料

转速监测仪表，用户可根据自己的要求对量程、齿数、报警值、报警状态等参数进行设置。可用于连续监视和测量旋转机械装置的转速，当测量旋转机械转超过于设定的转速时，监测仪输出报警信号。

应用领域

转速监测仪表可广泛使用于电力、冶金、石化和造纸行业的大型旋转机械（如汽轮机、压缩机、电机、风机、泵等）的转速及零转速的测量。
