产品名称：CS-1，CS-2，CS-3转速传感器
产品型号：CS-1转速传感器
所属类别：传感器 > 速度/加速度传感器
发布时间：2016-04-15
已获点击：570
企业类型：制造商
产品型号：CS-1，CS-2，CS-3转速传感器

详细说明

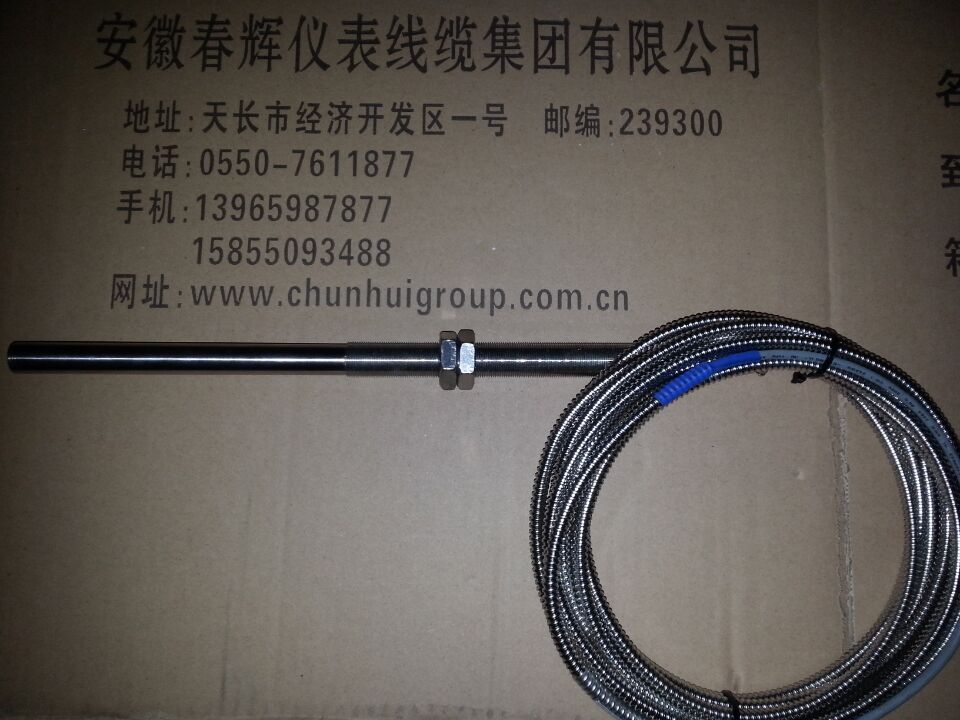

CS-1，CS-2，CS-3系列转速传感器

CS-1探头部件
CS－1－A□□－B□□□－C□□
A：探头类型 01：CS-1无源转速传感器探头、02：CS-3有源转速传感器探头、
03：CS-3F反转速传感器探头
B：螺杆长度长度自定义（以每10mm增加），例如：090＝90mm
C：螺纹规格 01：M16×1、02：M10×1 可以根据要求定制！！
CS-02电缆部件
CS－02－A□□－B□□－C□□
A：电缆类型 01：CS-1无源转速传感器电缆、02：CS-3有源转速传感器电缆、
03：CS-3F反转速传感器电缆
B：电缆长度长度自定义（以每10mm增加），例如：09＝9m
C：铠装选择 01：铠装，02：非铠装

例：非铠装，螺纹为M10×1，螺杆长度为90mm，电缆长度为20m的CS-1无源转
速传感器的订货代号：探头CS-01－01－090－10，电缆CS－02－01－20－02。

转速传感器型号：CS-1

用途：
传感器的作用是将旋转机械的被测量按照一定规律转换成可用信号输出的装置
工作原理：
转速传感器是一种对磁感应强度、磁场强度和磁通量敏感，并能把这些信号转换成电信号的传感器。

技术参数

1、输出波形：近似正弦波（≥50r/min时）

2、输出信号幅值：50r/min时≥300mV

传感器铁芯和被测齿轮齿顶间隙　δ＝0.5mm

被测齿轮模数　m = 2

齿轮 Z = 60

材料电工钢

　　　　信号幅值大小，与转速成正比，与铁芯和齿顶间隙的大小成反比。

安徽春辉仪表线缆集团有限公司

产品搜索

产品展示

CS-1，CS-2，CS-3系列转速传感器

例：非铠装，螺纹为M10×1，螺杆长度为90mm，电缆长度为20m的CS-1无源转
速传感器的订货代号：探头CS-01－01－090－10，电缆CS－02－01－20－02。

转速传感器型号：CS-1

用途：
传感器的作用是将旋转机械的被测量按照一定规律转换成可用信号输出的装置
工作原理：
转速传感器是一种对磁感应强度、磁场强度和磁通量敏感，并能把这些信号转换成电信号的传感器。

技术参数

1、输出波形：近似正弦波（≥50r/min时）

2、输出信号幅值：50r/min时≥300mV

传感器铁芯和被测齿轮齿顶间隙　δ＝0.5mm

被测齿轮模数　m = 2

齿轮 Z = 60

材料电工钢

信号幅值大小，与转速成正比，与铁芯和齿顶间隙的大小成反比。

3、测量范围：50～5000Hz

4、使用时间：连续使用

5、工作环境：温度 -20～+60?C

6、输出形式：X12K4P四芯插头

7、外形尺寸：外径M16×1　(可根据用户要求定制)
