JM-B-35-01-01-200-10-02，

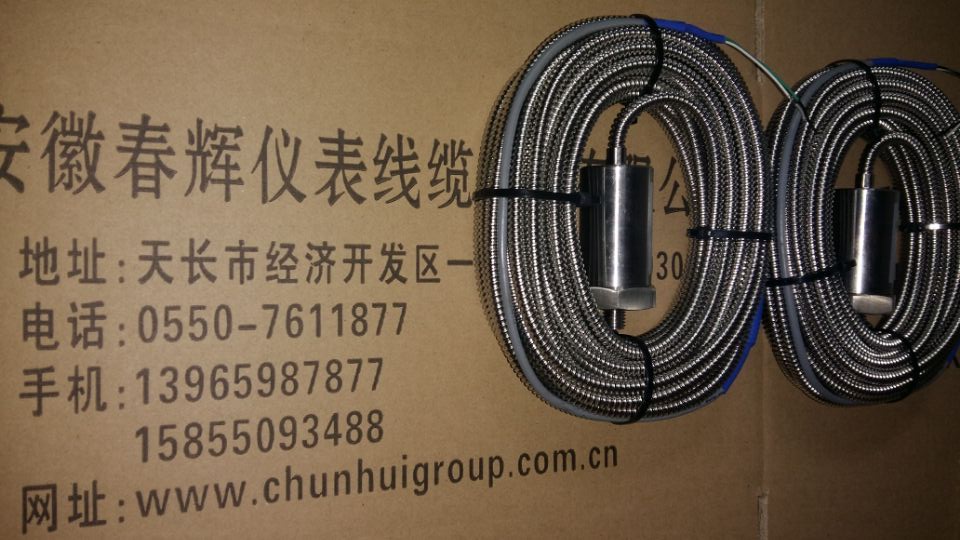

JM-B-35L-02一体化振动变送器

应用范围
鼓风机、离心机、压缩机、蒸汽轮机、发电机、电机、风扇、大型泵类、涡轮增压器
技术指标
供电电源：22V~28VDC，有容错保护，正、负极性任意连接。
振动量程：多种振动型式和量程可选
频率响应：标准 5~2000HZ，-3dB 经频率补偿、滤波有多种选择
敏感方向：≤3%
壳体材料 316L不锈钢壳体，内部用环氧树脂密封灌装
电气隔离：500Vrms电路和壳体隔离
输出连接：有三种1.带接线盒端子输出2.连接器输出3.电缆直接输出
输出信号：有两中1两线振动电流信号2.四线为1.+两线缓冲信号
缓冲输出：传感器加速度动态信号缓冲输出，用于波形采集、振动分析。灵敏度 100 mV/g,±3%。输出电阻：100欧姆。
电流输出: 与速度峰值/有效值或位移峰峰值成比例的4~20mAdc电流。负载能力≮500欧姆

该一体化瓦振变送器、振动变送器JM-B-35L-01-02-500-10-02主要用于测量旋转机械的轴瓦振动（振动），输出标准4-20mA电流信号，送给PLC、DCS和DEH系统等。该变送器采用二线制方式，使接线更为简单方便。
	功能
1．主要用于测量旋转机械的轴瓦振动（振动） 2．具有4～20mA电流模拟量输出（二线制） 3．传感器与变送器一体化
	技术参数
1．测量范围：频率：10～300Hz 振幅：0～200μm 、0～300μm 或0～500μm（峰—峰值）烈度：0～20mm/s、0～30mm/s或0～40mm/s（有效值） 2．测量：±0.5级 ,线性误差≤1%FS 3．测量方法：垂直、水平、轴向 4．输出信号：电流输出： 4～20mA（负载≤1KΩ） 5．环境温度：-10～65℃（相对湿度≤85%） 6. 供电电压：DC+24 （功耗≤3W） 7. 外形尺寸：47×66（mm） 8. 固定螺孔：M10×1.5×10（深度）
	订货指南
JM-B-35-01变送器部件 JM-B-35－01-A□□－B□□□－C□□－D□□ A：单位选择 01:JM-B-35一体化瓦振变送器(振幅) 02:JM-B-35L一体化瓦振变送器(烈度) B：量程选择振幅量程范围0～500μm,例如：200＝200μm 烈度量程范围0～50.0mm/s,例如：200＝20.0mm/s C：固定螺孔螺孔M5×1.5×10（深），螺孔M20×1.5×10（深），例如：10＝M10×1.5×10 D：安装方向 01：垂直和水平、02：水平、03：轴向 JM-B-35-02变送器电缆部件 JM-B-35－02-A□□－B□□ A：电缆长度长度自定义（以每1m增加），例如：09＝9m B：铠装选择 01：铠装，02：非铠装例：量程200μm、电缆长度5m、固定螺孔M10×1.5×10（深度）、水平安装、铠装的一体化瓦振变送器的订货代号为：变送器部件JM-B-35-01-01-200-10-02，电缆JM-B-35-02-05-01
