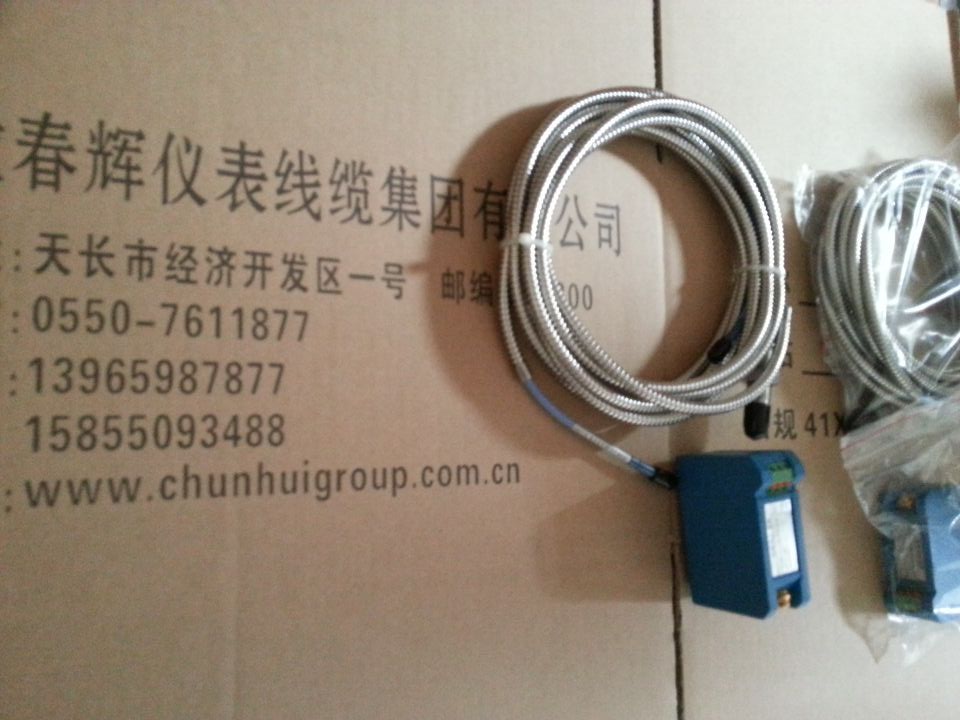

- 产品名称：3800XL-A01F，3800XL-A04-X90B-L60电涡流传感器探头、前置器
- 产品型号：3800XL-A01F，3800XL-A04-X9
- 所属类别：传感器 > 振动/接近/位移传感器
- 发布时间：2016-04-12
- 已获点击：659
- 企业类型：制造商
详细说明
3800XL-A01F，
3800XL-A04-X90B-L60电涡流传感器探头、前置器
探头头部直径 | 探头螺纹 | 夹块长宽高（A*B*C） | 探头安装螺孔位置（E） | 压紧槽宽（L） | 固定螺栓孔（D） （F） | 固定螺栓 |
Φ5 | M8*1 | 24*16*8 | 10 | 1.5 | 4.3 14 | M4*25 |
Φ8 | M10*1 | 30*22*10 | 14 | 2 | 6.5 20 | M6*30 |
Φ11 | M14*1.5 | 40*30*12 | 20 | 2.5 | 8.5 26 | M8*40 |
Φ25 | M30*2 | 85*60*20 | 40 | 4 | 10.5 55 | M12*80 |
Φ50 | M14*1.5 | 120*85*20 | 75 | 2.5 | 8.5 24 | M16*100 |
探头头部直径 | 探头螺纹 | 角钢型号 | 宽度（W） | 探头安装孔（D） | 固定螺栓槽（C*L） | 固定螺栓 |
Φ5 | M8*1 | 3.2/2 | 15 | 8.5 | 4.5*10 | M4*10 |
Φ8 | M10*1 | 4/2.5 | 20 | 10.5 | 6.5*25 | M6*20 |
Φ11 | M14*1.5 | 5/3.2 | 25 | 14.5 | 8.5*25 | M8*20 |
Φ25 | M30*2 | 10/6.3 | 55 | 30.5 | 12.5*30 | M12*30 |
Φ50 | M14*1.5 | 18/11 | 75 | 14.5 | 16.5*50 | M16*50 |
探头中心线应与轴心线正交，探头监测的表面（正对探头中心线的两边1.5倍探头直径宽度的轴的整个圆周面，见图2-3）应无划痕或其它任何不连续的表面（如油孔或键槽等），且在这个范围内不能有喷镀金属或电镀，表面粗糙度应在0.4-0.8um之间。
除非特别说明，通常将轴的径向振动测量探头安装在传感器的线性范围中点，对应的前置器输出电压为中点电压（线性范围中点间隙和中点电压值可以从校准数据单或校准曲线中查到，一般电压输出传感器线性中点电压为-10V左右，电流输出传感器线性中点电流为12mA）。特别是对于轴承机器，其轴承间隙接近传感器线性工作范围时（建议选用线性工作范围更宽的传感器）。但是对于卧式机器，在机器启动时，轴会抬高0.25mm 左右，因而在停机时安装垂直方向探头，应将安装间隙（冷态间隙）调整到传感器的线性范围中点偏大0.25mm左右，对应的前置器输出电压可从校准数据单或校准曲线中查到。
铜：14.9V/mm
铝：14.0 V/mm
不锈钢(1Cr18Ni9Ti):10.4 V/mm
45号钢：8.2 V/mm
40CrMo钢：8.0
前置器的使用设计：
前置器的结构使高频插座内凹，不易损坏高频插座。
三端接线端子镶嵌固定，直接与内部电路连接，确保连接可靠性。
前置器的容错性：电源端、公共端（信号地）、输出端任意接线错误不会损坏前置器，电源极性错误保护，输出短路保护。
前置器的是电子线路板，除个别校准用的元件外，其它元件均用还氧树脂灌封，这样可以提高前置器的抗振，用户自行校准后，也应这样做。关于校准的详细介绍见第三章。
V/mm(出厂校准材料)
前置器如图1所示。
外型尺寸：77mm*37mm*61mm
安装尺寸：面板安装：51mm*51mm,采用四个M4*15螺栓安装；（作为产品附件提供）
导轨安装：直接卡入DIN轨道，安装方便。（作为产品附件提供）
电压输出：供电电源Ut:-20Vdc～ -26Vdc,输出电压极限：-0.7～(Ut+1)V,线性范围输出起始电压：-2V。（一般为：-2～-18Vdc输出）
电流输出：供电电源Ut:+18Vdc～+30Vdc,输出电流：4-20mA。
探头插座是与探头和延伸电缆接头同一系列的高频插座，电源、输出端子是标准的重载隔离型三端接线端子。
前置器外壳是用铝铸造而成，表面已进行喷塑处理。为了屏蔽外界干扰，在前置器内部已将壳体与信号公共端（信号地）连接；在底板和安装孔处都加装了工程塑料绝缘，这样可以保证在安装前置器时，使前置器壳体与大地隔离（即所谓“浮地”）。
将工程塑料底板扳开，可以对前置器进行校准（校准的详细介绍见第三章），除非需要进行传感器系统重新校准或前置器出现故障，一般不要打开底板。
