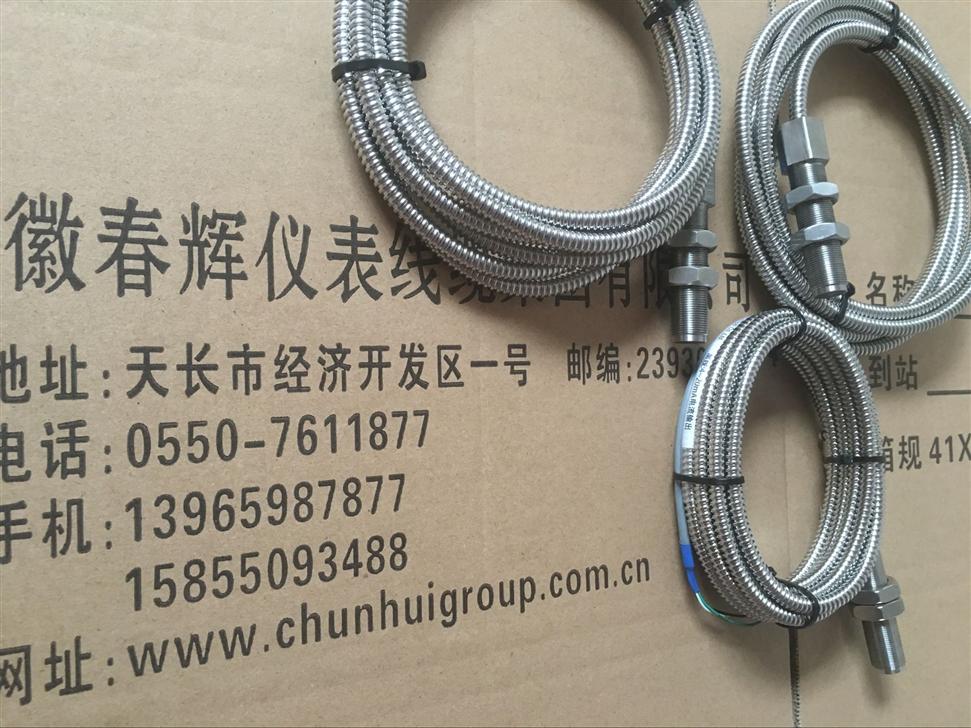

SZCB-01-A2-B2-C3，SZCB-01-A2-B1-C2转速探头
  • 产品名称：SZCB-01-A2-B2-C3，SZCB-01-A2-B1-C2转速探头
  • 产品型号：SZCB-01-A2-B2-C3转速探头
  • 所属类别：传感器 > 电磁/磁敏传感器
  • 发布时间：2016-04-11
  • 已获点击：652
  • 型号/规格：SZCB-01-A2-B2-C3，SZCB-01-A2-B1-C2转速探头
详细说明

SZCB-01-A2-B2-C3，

SZCB-01-A2-B1-C2转速探头

采用电磁感应原理来达到测速目的。具有不需要外接电源、输出信号大、使用方便的优点。可在条件相对恶劣的烟雾、油气、水气、防爆等环境中使用。

齿轮要求
齿轮材料：齿轮材料应采用导磁力强的金属材料。
齿　　形：成渐开线齿形是最合适的齿形，用大模数的齿轮或用其它的齿形将会产生巨大的波形畸变，这将会妨碍的测量。 若主轴有轴向移动，则要注意磁极的中心应处在齿轮的中心位置上。

一、概述：
    本传感器采用电磁感应的原理来达到测速目的，具有输出信号大，不需要放大，抗干扰性能好，不需外接电源，可在烟雾、油气、水气、煤气等恶劣环境中使用等特点。
二、技术数据：
    1、输出电压： 在齿轮模数为4、齿牙60、材料g3、间隙为lmm时
                  1000转／分 >5V(有效值)
                  2000转／分 >10V(有效值)
                  3000转／分 >15V(有效值)
    2、直流电阻： 130Ω～140Ω(如用户需用其他阻值的数据在定货时注明)
    3、绝缘阻抗： 在500V直流时>50MΩ
    4、工作温度： -20℃～l20℃
    5、重 量： 180克左右(不包括尾部引线)
三、工作原理：
    使用时应在被测量转速的轴上装一齿轮(正、斜齿轮或带槽圆盘都可以)将传感器安装在支架上，调整传感器与齿轮顶之间隙为1mm左右。
    当轴旋转时带动齿轮旋转，根据电磁感应的原理在传感器内部线圈的两端产生一个脉冲信号，轴转动一圈时就产生在Z个电压脉冲信号，根据下式：
F＝(n/60)×Z
式中：F为频率 Hz／秒
      n为被测轴转速转／分
      Z为齿轮齿数
