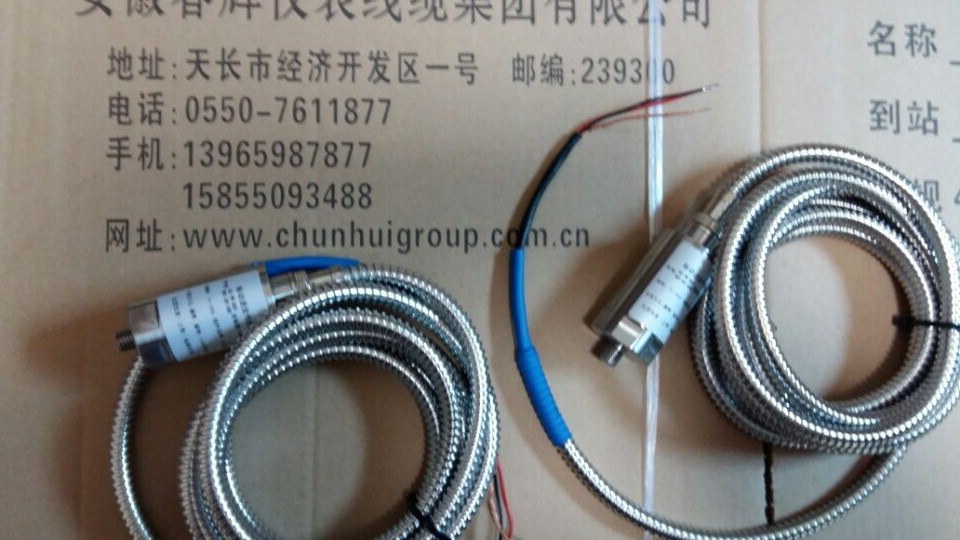

振动探头HD-SP-3，SDJ-SG-1，ZHJ-2-01-02-10，ST-5G

产品名称：振动探头HD-SP-3，SDJ-SG-1，ZHJ-2-01-02-10，ST-5G
产品型号：振动探头HD-SP-3，SDJ-SG-1
所属类别：传感器 > 智能传感器
发布时间：2016-04-08
已获点击：611
企业类型：制造商

详细说明

振动探头HD-SP-3，SDJ-SG-1，

ZHJ-2-01-02-10，ST-5G

可用于测量轴承座、机壳或结构的振动。这种传感器可进行相对于自由空间的振动的测量，其输出电压与速度成正比，也可以把速度量经积分转换成位移量再予显示。这种测量可以对某种形式的旋转或往复机械的综合工况进行评价。

工程上最普通的振动问题，大多数都发生在转子上，假如不平衡，不对中，摩擦等等。而对于有些机械，轴振动被大部（或全部）传递到轴承座上，在这种情况下，测量轴承座的振动对于机械设备的综合工况，可以提供比较有意义的信息，这些机械包括：

具有滚动轴承的大部分机械

具有油膜的滑动轴承机械

在一些特殊条件下，由于某种原因（如安装条件限制及环境等因素），安装电涡流传感器不可能，对于这种类型的机械，若轴的振动能够大部分传到轴承座上的时候，这种机械的振动就可采用装于轴承座上的速度传感器进行测量。

一、基本原理

传感器的基本原理是基于一个惯性质量（线圈组件）和壳体，壳体中固定有磁铁，惯性质量用弹性元件悬挂在壳体上工作时，将传感器壳体固定在振动体上，这样当振动体振动时，在传感器工作频率范围内，线圈与磁铁相对运动，切割磁力线，在线圈内产生感应电压，该电压值正比于振动速度值，与二次仪表相配接（振动烈度监视仪，瓦振监视仪等），即可显示振动速度或位移量的大小，也可以输送到其他二次仪表或交流电压表进行测量。

（1）基本测试条件：

●温度：20℃±5℃

●相对湿度： ≤80%

●周围无强电磁场干扰

●周围无腐蚀性气体

（2）频率响应：（+1，-3dB）

●10-1000Hz（600-60000r/min）

（3）灵敏度：280mv/cm/s（有效值）在80Hz，速度为10mm/s情况下测量

（4）横向灵敏度比：<10%

（5）幅值线性度偏差：±5%

（6）能承受的极限加速度：

●工作方向：200m/s2

●非工作方向：60m/ s2

●冲击：200m/s2

（7）温度响应偏差：<0.1%/℃

（8）输出电阻：≤500Ω

（9）绝缘电阻：>2MΩ

（10）工作温度：-29℃ ∽ +80℃

（11）相对湿度：95%不冷凝，并具防尘特性。

（12）工作方向：水平安装

（13）输出极性；正极性

注意事项：

在运输及安装过程中，应避免强烈振动或冲击，尤其是横向。注意各种传感器的工作方向，不要安装错误。

安徽春辉仪表线缆集团有限公司
