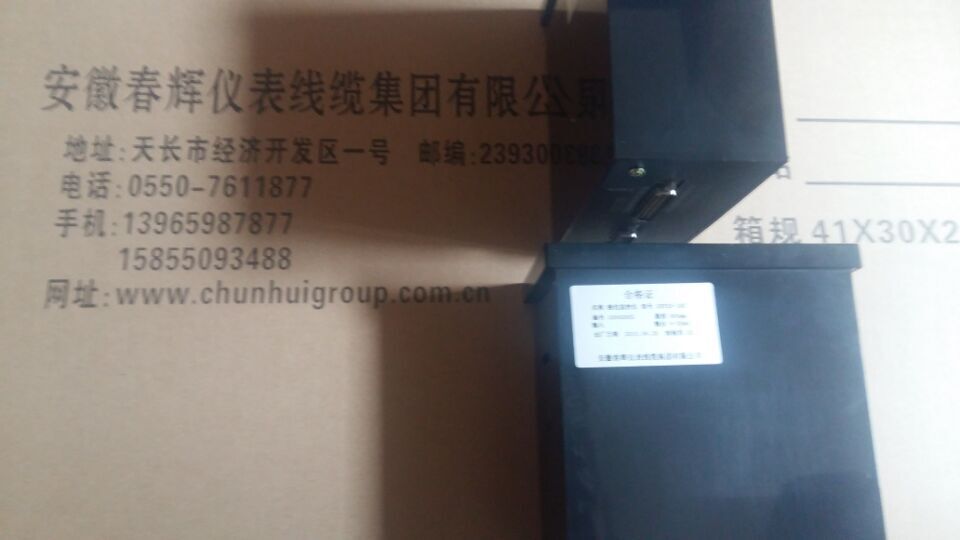

DS-8S-15A电接点液位监控仪

DS-8S-19A锅炉水位控制仪

广泛应用于锅炉汽包、汽轮机、冷凝器、高低压加热器、除氧器、蒸发器、水箱、水塔等液面的测量、显示。该机以智能化、小型化、通用化为特点，性能更加可靠。并有越限报警输出功能，以确保被测容器的正常工作。
特点

1．电接点测量采用低压小电流供电方式，有效地延长了电接点的使用寿命。

2．该机电路采用89C52单片机为主，具有体积小，重量轻，耗电省，性能可靠。

3．该机采用高亮度双色LED光柱显示模拟液位（有液位为绿色；无液位为红色），直观清晰；同时设有数字液位显示。

4．该机具有自动告警电路，采用声光报警以示液位超越正常位置。

5．该机配备上、下限各二组继电器触点，供用户外接使用；（特殊情况可配备上、下限三组继电器触点，亦可作为开关量输出）。以确保被测容器的安全运行。

6．该机还备有标准直流信号输入和输出接口。可与调节控制系统连接控制被测容器的液位。

三、主要技术参数

（一）显示仪表（二次仪表）

1．产品型号：

液位计标尺型号汽包高加除氧器安装方式DS--8S----- （ Q、 G、 Y ）-----

标尺型号：见附表；

安装方式：Z----竖式安装； H----横式安装；

2．液体阻值范围：0~500K 仪表出厂时设定至0~150K左右。

3．模拟显示：双色LED光柱显示，配合标尺刻度显示即时液位值。

4．数字显示：对应模拟显示值显示数字值。

5．报警方式：上、下限超越正常液位，被设定的报警点的LED光柱点闪烁，蜂鸣器发声。同时报警继电器触点输出动作。

6．输入方式：a。电接点信号。最多19点

b．模拟信号。4~20mA；0~10mA；1~5V。

7．模拟信号输出：4~20mA；0~10mA；1~5V。

8．报警输出触点容量：AC220V，3A。

9．电源电压：AC220V±10% 50Hz±1Hz。

10．消耗功率：15VA。

11．仪表工作条件：环境温度–10℃~+40℃；相对湿度≤85%；无腐蚀性气体。

12．仪表外形尺寸：80×160×180mm(竖式)；160×80×180mm（横式）

13．仪表开孔尺寸：75×152mm(竖式)；152×75mm（横式）

订货须知

1．订货前请用户详细阅读说明书或产品简介。

2．提供测点分布（指表二范围之外的）。

3．指明报警、保护输出位置（特别设定）。

4．明确仪表（取样筒）工作压力，上下连通管中心距离尺寸，引出法兰规格。

5．本仪表可带4~20mA，1~5V，0~10mA直流信号输出，用户需要请在订货时注明。

6．仪表电源供电电压为AC110V或AC380V时请说明。

7. 如本仪表安装在现场可提供现场仪表安装箱及取样筒防护罩，用户需要请在订货时注明安装方式：Z----竖式安装； H----横式安装；
