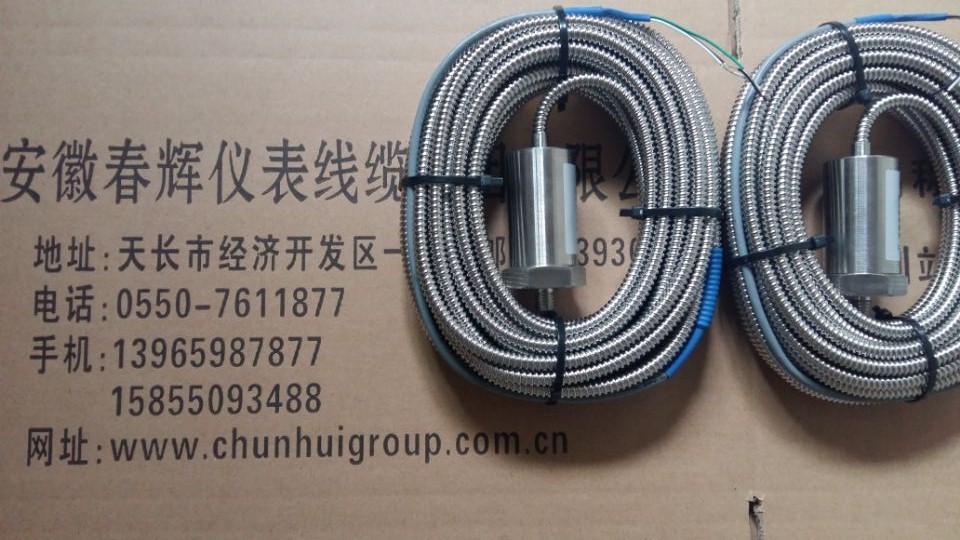

jk9301b01ht一体化振动速度传感器

将传感器与变送器的功能结合为一体，主要用于测量旋转机械的轴瓦振动，输出标准4-20mA电流信号，送给PLC、DCS和DEH系统等。该变送器采用二线制或三线制方式，使接线更为简单方便。
技术参数
1．测量范围：频率：10～300Hz
             振幅：0～200μm *、0～300μm 或0～500μm（峰—峰值）
             烈度：0～20mm/s*、0～30mm/s或0～40mm/s（真有效值）
2．测量：±0.5级 ,线性误差≤1%FS
3．测量方法：垂直、水平、轴向
4．输出信号：电流输出： 4～20mA（负载≤1KΩ）
5．环境温度：-10～65℃（相对湿度≤85%）
6. 供电电压：DC+24V （功耗≤3W）

主要安装在各种旋转机械装置的轴承盖上（如汽轮机、压缩机、风机和泵等），可测量振动速度或者振动幅度。它是由运动线圈切割磁力线而输出电压的电磁式变送器。
2．技术参数
2．1 灵敏度: 20mv/mm/s±5%
2．2 频率响应：5 ～ 500 Hz
2．3 自振频率：10Hz
2．4 测量范围：0～20mm/s（速度可选）0～200um（位移可选）
2．5 输出电流：4～20mA
2．6 输出阻抗：≤500Ω
2．7工作电压：DC24V
2．8 加速度：10g
2．9 测量方向：垂直或水平
2．10 使用环境：温度 -40℃～100℃ 相对湿度 ≤90%

测量方式	A	01：振幅 02：烈度
量程选择	B	100：0～100μm、 10：0～10mm/s、 200：0～200μm、 20：0～20 mm/s、 300：0～300μm、 30：0～30 mm/s、 500：0～500μm 50：0～50 mm/s
输出方式	C	01：二线制输出； 02：三线制输出
安装螺纹	D	01：M8×1×8 02： M10×1×10 03：M10×1.5×10
电缆长度	E	05：5m 10：10 m
