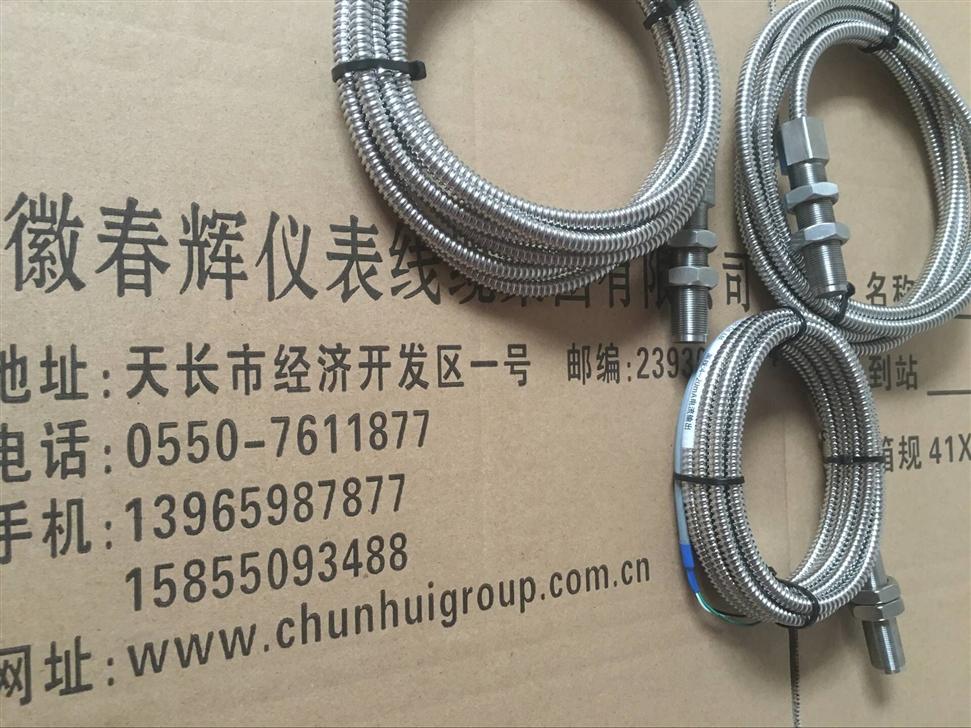

CS-1-D-120-03-01，CS-1-D-075，CS-1-G-065-03-01转速传感器
  • 产品名称：CS-1-D-120-03-01，CS-1-D-075，CS-1-G-065-03-01转速传感器
  • 产品型号：CS-1-D-120-03-01转速传感器
  • 所属类别：传感器 > 速度/加速度传感器
  • 发布时间：2016-04-07
  • 已获点击：596
  • 企业类型：制造商
详细说明

CS-1-D-120-03-01，

CS-1-D-075，CS-1-G-065-03-01转速传感器

采用电磁感应的原理来达到测速目的，具有输出信号大，不需要放大，抗干扰性能好，不需外接电源，可在烟雾、油气、水气、煤气等恶劣环境中使用等特点。
二、技术数据：
    1、输出电压： 在齿轮模数为4、齿牙60、材料g3、间隙为lmm时
                 1000转／分 >5V(有效值)
                 2000转／分 >10V(有效值)
                 3000转／分 >15V(有效值)

工作原理：
    使用时应在被测量转速的轴上装一齿轮(正、斜齿轮或带槽圆盘都可以)将传感器安装在支架上，调整传感器与齿轮顶之间隙为1mm左右。
    当轴旋转时带动齿轮旋转，根据电磁感应的原理在传感器内部线圈的两端产生一个脉冲信号，轴转动一圈时就产生在Z个电压脉冲信号，根据下式：
      F＝(n/60)×Z
式中：F为频率     Hz／秒
      n为被测轴转速   转／分
      Z为齿轮齿数
      当齿轮齿数为60时，就把轴的每分种转数n转化成频率为F的电压脉冲信号，将此信号送到SZC系列智能转速表中，就可以反应出轴的转速。
