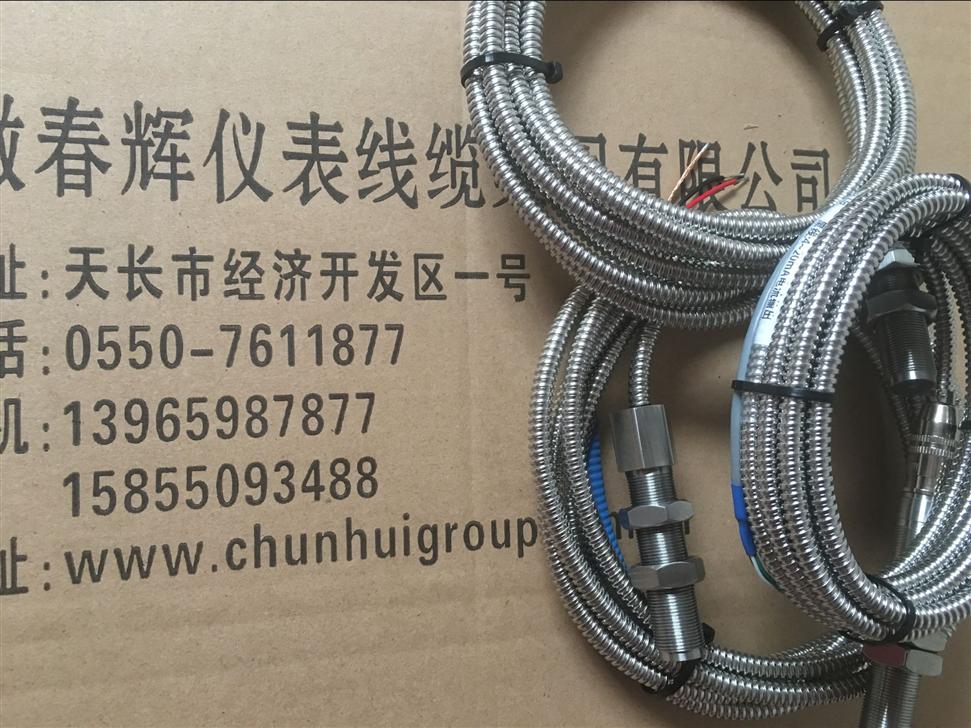

转速探头G-065-05-01，D-120-05-01，G-080-03-00
  • 产品名称：转速探头G-065-05-01，D-120-05-01，G-080-03-00
  • 产品型号：转速G-065-05-01，D-120-05-01
  • 所属类别：传感器 > 电磁/磁敏传感器
  • 发布时间：2016-03-31
  • 已获点击：618
详细说明

转速探头G-065-05-01，

D-120-05-01，G-080-03-00

采用高灵敏度磁阻元件内置永磁体实现非接触测转速。主要测量对象为运动着的铁磁材料，如齿轮、齿条、凸轮和特制凸凹面等。 随着被测物体转动时，传感器输出与旋转频率相关的脉冲信号。本产品结合现代先进电子技术，使传感器具有很高灵敏度，极高的可靠性，的抗干扰性能，能长期稳定工作。传感器安装使用方便，通用性好，已被广泛应用于各种领域。

工作原理： 使用时应在被测量转速的轴上装一齿轮，将传感器安装在支架上，调整传感器与齿轮顶之间隙为1.2mm左右。 当轴带动齿轮旋转，根据电磁感应的原理在传感器内部线圈的两端产生一个脉冲信号，被测轴转动一圈时就产生在Z个电压脉冲信号，根据下式： F＝(n/60)×Z 式中：F为频率 Hz／秒 n为被测轴转速 转／分 Z为齿轮齿数 当齿轮齿数为60时，就把轴的每分钟转数n转化成频率为F的电压脉冲信号，将该信号送到智能转速仪表上，就可以反应出轴的转速。
注意事项：
1、传感器输出线中的屏蔽层应接大地零线。
2、不允许在温度为35℃以上强磁场环境中使用及放置。
3、安装及运输过程中避免强烈撞击。
4、在被测轴跳动较大时，应注意适当放大与齿轮的间隙，避免损坏。
5、本传感器为了考虑在恶劣环境中使用，故装配调试完后立即密封，故无法修理。   产品特点：
测量高
防水防油
感应对象为磁性材料或导磁材料
抗干扰能力强，齿轮轴振动对输出信号无影响
技术指标：
电  源Ut：供电DC +8V～+24V
工作电流：≤8mA
检测距离：≤3.0mm
测量频率范围：0～20KHz
工作温度：-20℃～+85℃

输出信号：
          波形：转速脉冲波形
          幅值：高电平时输出Vo=Ut－2.7)V，低电平时≤0.07V

是针对齿轮而设计的发电型无源传感器，通过齿轮旋转引起的磁迹变化在探头线圈中产生感生电动势，其幅度与转速（距离越近越好）输出电压越高。输出频率与转速成正比关系。线圈采用特殊结构，抗干扰能力增强。
