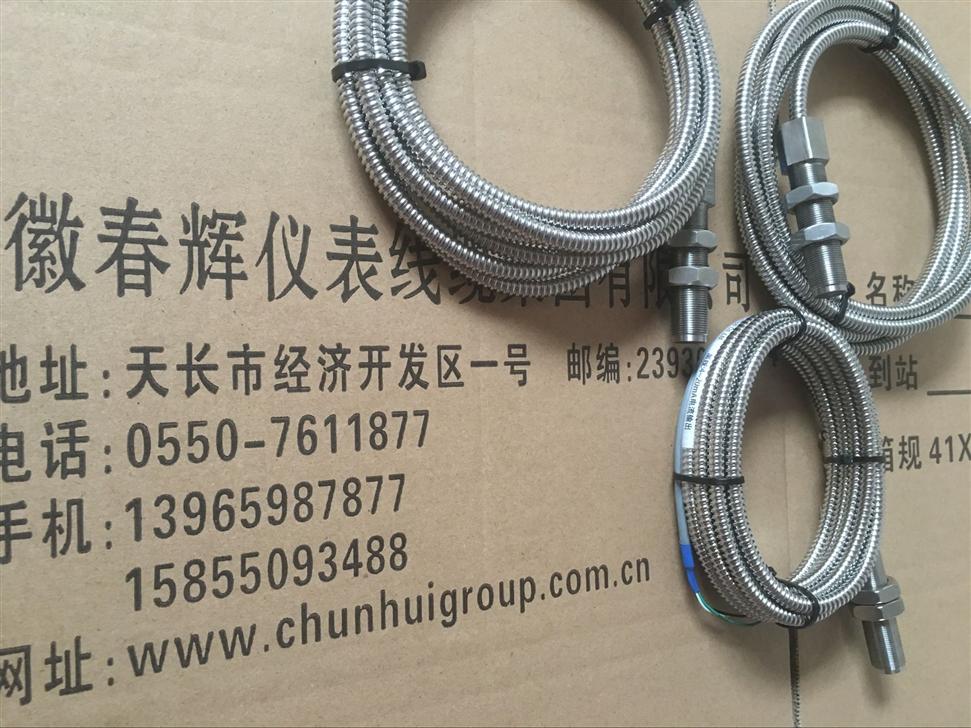

ZS-04-075-3000，RS-2-M16-080转速探头

是高性价比、用途广泛的常用设备转速仪器。从低成本的消费产品行业，到飞机发动机的高转速测量和控制领域，都可采用这种转速传感器。
测量原理：
    传感器内部包括磁钢、软磁衔铁和线圈。磁场(磁力线)由磁铁发出，通过衔铁、线圈，从空间返回磁铁另一端。一个铁磁齿通过传感器端部时，磁路磁阻就会变化，线圈内部就会感应出一个交流电压信号。如果是渐开线齿轮，感应电压应是正弦波

采用霍尔效应，当金属齿经过霍尔传感器前端时，引起磁场变化，霍尔元件检测到磁场变化，并转换成一个交变电信号，传感器内置电路对该信号进行放大、整形，输出良好的矩形脉冲信号，测量频率范围更宽，输出信号更稳定，安装简单，防油防水，已在电力、汽车、航空、纺织、石化等测速领域得到广泛应用

采用电磁感应原理来达到测速目的、具有输出信号大，不需要放大，抗干扰性能好，不需外接电源，可在烟雾、油气、水气等恶劣环境中使用。
工作原理
使用时应在被测量转速的轴上装一齿轮（正、斜齿轮基带槽圆盘都可以），将传感器安装在支架上，调整传感器与齿轮齿顶之间的间隙为1mm左右。
当轴旋转时带动齿轮旋转，根据电磁感应原理在传感器内部线圈的两端产生一个电压脉冲信号，轴转动一圈时就产生Z（齿数）个电压脉冲信号，将此信号输入转速仪表中，在转速表里设定好齿数，转速表就可以反应出轴的转速。
技术数据
1.输出电压：
在齿轮模数4、齿数60、材料为G3、间隙为1mm时
转速为   1000转/分输出有效值大于5V
转速为   2000转/分输出有效值大于10V
转速为   3000转/分输出有效值大于15V

安装使用
齿轮要求
材料：各种导磁钢铁材料均可
模数：2以上
