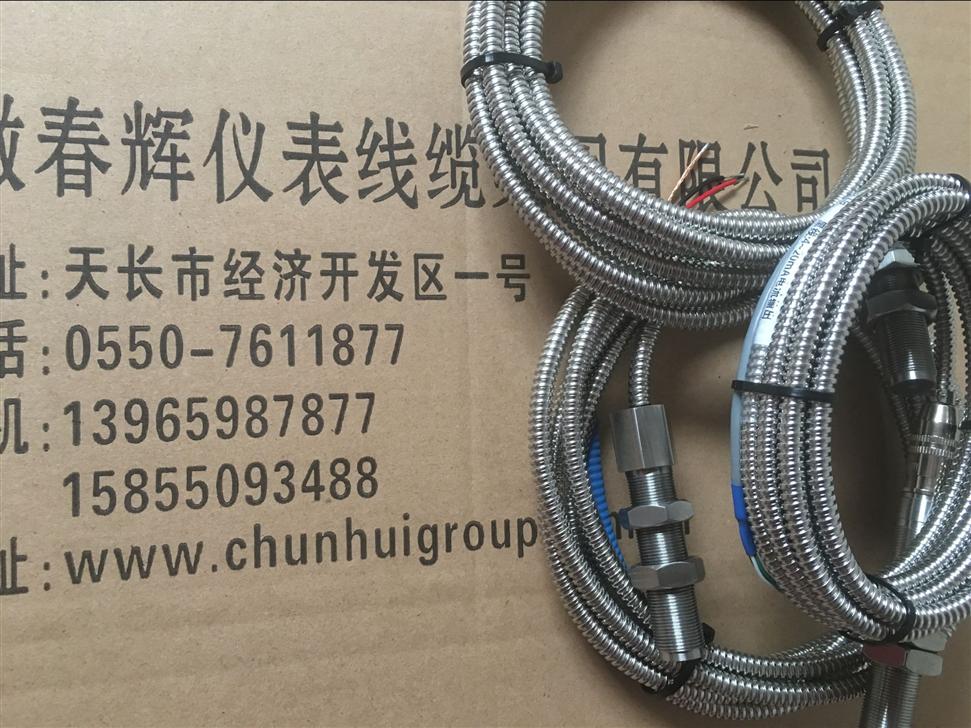

转速探头T03S，T03L，T03A，T-03
  • 产品名称：转速探头T03S，T03L，T03A，T-03
  • 产品型号：转速探头T03S，T03L，T03A，T-03
  • 所属类别：传感器 > 电磁/磁敏传感器
  • 发布时间：2016-03-25
  • 已获点击：735
  • 型号/规格：测速探头
详细说明

转速探头T03S，T03L，T03A，T-03系列

传感器内部包括磁钢、软磁衔铁和线圈。磁场（磁力线）由磁铁发出，通过衔铁、线圈，从空间返回磁铁另一端。一个铁磁齿通过传感器端部时，磁路磁阻就会变化，线圈内部就会感应出一个交流电压信号。如果是渐开线齿轮，感应电压应是正弦波。

1、输入导线   2、航空头   3、铜质拼紧螺母    4、同定支架    5、磁性传感器 6、1～99内任意个齿   7、被测轴 R．20～25mm  T．1±0.5mm
齿轮要求：材料：各种导磁钢铁材料均可。
模数：2以上即可。
齿数：l～99齿任意。

检测频率：20～5000Hz(磁性60齿检测齿轮，模数≥1)
          50～5000Hz(电工钢60齿检测齿轮，模数≥2)
输出信号：波开：近似为正弦波
          幅值：≥600mVp-p(电工钢60齿检测齿轮，模数≥1且频率≥20Hz)
                ≥300mVp-p(电工钢60齿检测齿轮，模数≥2且频率≥50Hz)
传输距离：≤2m
安装间隙：0.5～2mm(磁性60齿检测齿轮，模数≥1,频率≥20Hz)
          0.5～1mm(电工钢60齿检测齿轮，模数≥2,频率≥50Hz)
政党工作条件：温度：-10～+110℃
              相对湿度：≤85%
              大气压力：86～106KPa
工作原理：
传感器由磁钢、铁芯、线圈组成，当铁芯靠近在转动的导磁齿轮时，由于磁路中磁阻的变化，在感应线圈内产生感应电动势，输出近似弦波的信号。

采用电磁感应原理实现测速，当齿轮旋转时，通过传感器线圈的磁力线发生变化在传感器线圈中产生周期性电压，通过对该电压处理计数，就能测出齿轮的转速。该传感器输出信号强，抗干扰性能好。可在烟雾、油气、水气等恶劣环境下使用（备注防水耐油耐温型速度探头）

注意事项：
    1、传感器输出线中的金属屏蔽层应接大地零线。
    2、不允许在温度为25℃以上强磁场环境中使用及放置。
    3、安装及运输过程中应避免强烈撞击。
    4、在被测轴跳动较大时，应注意适当放大间隙，避免损坏。
    5、本传感器为了考虑在恶劣环境中使用，故装配调试完毕后即行密封，故无法修理。
