产品名称：VRT-2，VRT-2T，KR939SB3振动速度温度油位变送器组合探头
产品型号：VRT-2，VRT-2T，KR939SB3三参数组合探头
所属类别：变送器 > 其他变送器
发布时间：2016-03-23
已获点击：534
企业类型：制造商

详细说明

VRT-2，VRT-2T，KR939SB3振动速度温度油位变送器/三参数组合探头

VRT-2T型振动速度变送器，是一种小型一体化两线制探头式变送器。它的4～20mA输出信号与被测物体振动速度的真有效值RMS成正比。
该变送器采用了美国进口的微机械加工工艺集成传感器，振动电信号经由带通滤波器、变换器、放大器、真有效值RMS转换器，最终由电压/电流驱动电路产生4～20mA标准电流信号输出。
由于该变送器能够方便地测量出振动物体规定频带宽度范围内的振动速度（烈度），直流输出正比于振动波形的真有效值(RMS)，同时又可以监测与振动点相伴的温度变化（VRT-2T型）。因此它非常适用于对各类大、中型旋转机械和运动设备（如风机、水泵、减速机、轴承座滚动磨擦体等），进行振动安全和温升安全的直接测量，而不必为信号转换和定标问题额外增加后续工作。
该变送器价格低廉、性能优越，不锈钢防腐结构和良好的全密封抗震措施，使其能够在测量现场恶劣环境下长期在线工作；采用的两线制4～20mA信号方式，具有很强的抗干扰信号远传能力。
尤其值得一提的是，产品全部元器件都通过严格的老化筛选处理，经谨密装调标测后，采用环氧树脂全密闭灌封，没有留下重新拆封检修的余地，产品完全凭借自身高可靠性，实现长期免维护、免调试运行。
主要技术指标
● 振动测量特性：
振动测量量程范围：0～20mm/s （可选）       振动测量频率范围： 10～800HZ
振动测量抗冲击：量程上限5倍         振动测量综合误差：±5%
● 温度测量量程范围：0～100℃（可选），温度测量综合误差：±2%
● 输出特性：两线制 DC/4～20mA
● 环境特性：环境温度范围:-20~80 ℃  环境湿度范围：0~100 %
● 供电特性: 工作电流21mA(内设电压极性反接保护和工作灯动态指示)
● 空载工作电压:+15V,工作电压:+40V,推荐工作电压:+24V
● 负载特性: 负载阻值:范围0～600Ω      负载电阻测算（含传输线内阻）： Rmax=（V-15）/0.02 其中V为供电电压

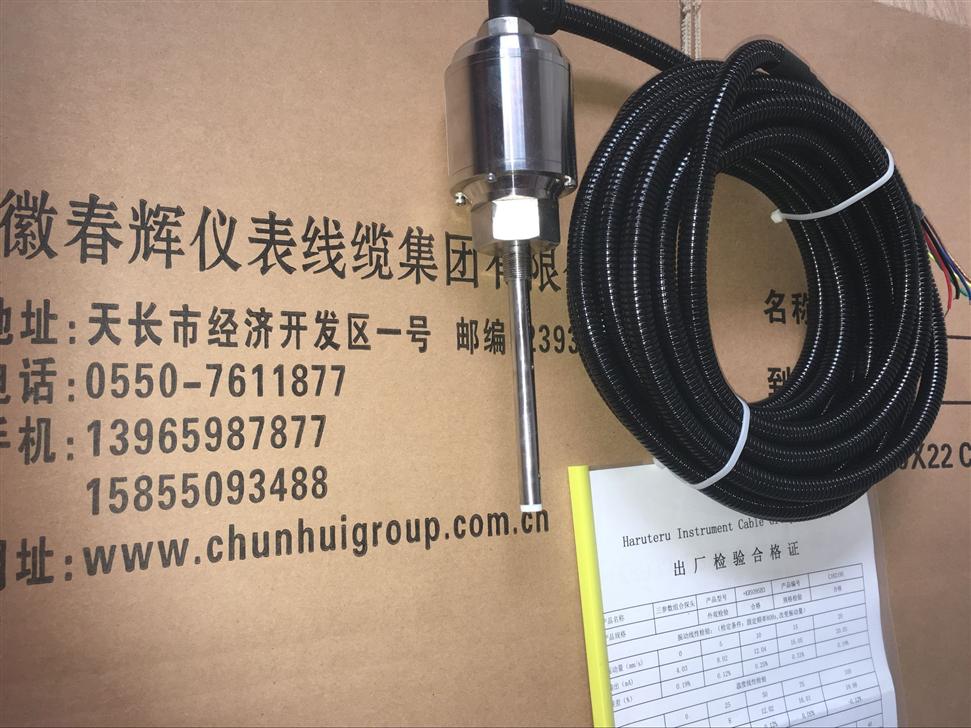

KR939SB3三参数组合（油位-温度-振动组合）探头，是本公司用于冷却塔风机安全监控系统中，一种非总线结构的通用型组合探头。它可与多种通用二次仪表，或计算机数据采集测控系统(DCS、PLC等)连接使用。

这种应用于风机减速箱安全运行监测的组合探头，在其内部分别集成了测量油温、油位、振动信号的传感、转换和变送电路，直接输出与这些安全参量对应的4～20mA标准电流信号，可以配接各种通用型二次仪表或计算机数字采集监控系统。

探头温度测量使用铂电阻传感器和半导体集成器件；油位测量采用了电容式传感原理；用于振动测量的传感器，直接获取机械振动的加速度信号，经放大器、带通滤波器、积分、真有效值（RMS）变换器，将有效带宽内的振动波形进行真有效值转换；最终油位、温度、振动各产生4～20mA输出。温度测量特性：

润滑油温度测量范围：0～100 ℃ ，温度测量综合误差：±1℃

油位测量特性：

润滑油油位测量范围：-10～40㎜（10㎜处为减速箱正常油位下油限位置），油位测量误差： <= ±1㎜

环境温度：-40～65℃（极限耐温-50～150℃）

振动测量特性：

振动测量范围：0～20 ㎜/s ，测量输出与振动速度的有效值（RMS）成正比，振动测量频带范围：10～1000HZ，振动测量误差：<=±1㎜/s

信号输出特性：

有源电流型输出：DC/4～20mA ，要求无源电阻性负载。负载电阻：< 300欧姆

供电特性：

工作电压：DC/24V±4V，保护电压：DC/30V ，额定电流：DC/80mA,瞬时工作电流：120mA，内设电压极性反接保护。

环境特性：

环境温度范围：－20～80℃，环境湿度范围：0～100％（端口使用704硅橡胶密封）
