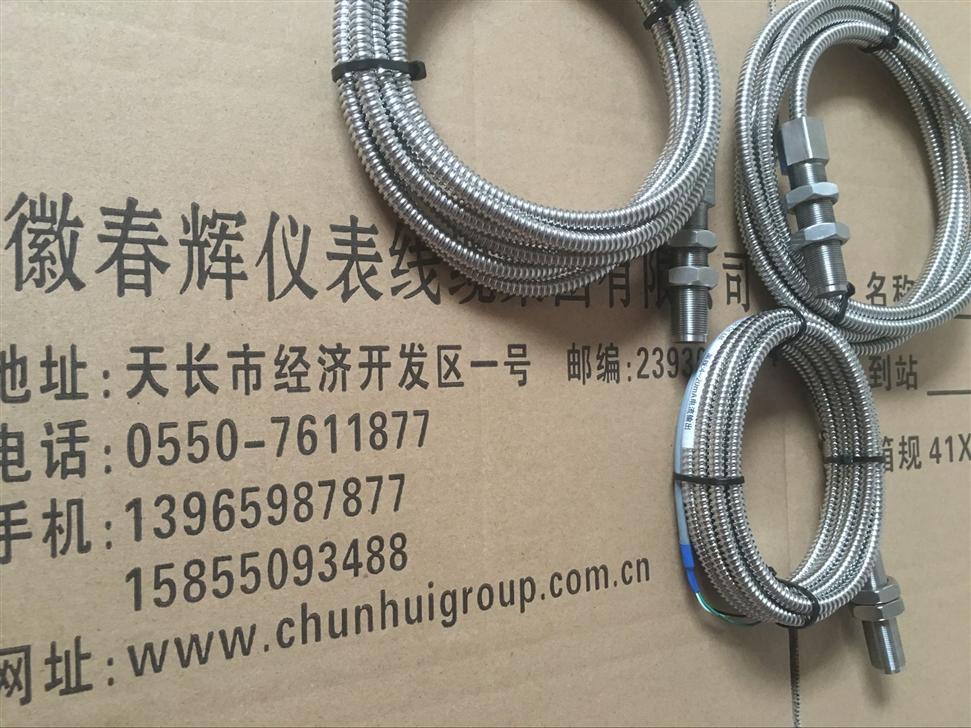

CS-1G-065-05-01，CS-1D-075-03-00转速探头
  • 产品名称：CS-1G-065-05-01，CS-1D-075-03-00转速探头
  • 产品型号：CS-1G-065-05-01系列各种转速探头
  • 所属类别：传感器 > 电磁/磁敏传感器
  • 发布时间：2016-03-22
  • 已获点击：705
  • 型号/规格：CS-1G-065-05-01，CS-1D-075-03-00
详细说明

CS-1G-065-05-01，

CS-1D-075-03-00转速探头

齿轮材料：齿轮材料应采用导磁力强的金属材料。
齿　　形：成渐开线齿形是最合适的齿形，用大模数的齿轮或用其它的齿形将会产生巨大的波形畸变，这将会妨碍的测量。 若主轴有轴向移动，则要注意磁极的中心应处在齿轮的中心位置上。

工作原理
使用时应在被测量转速的轴上装一齿轮（正、斜齿轮基带槽圆盘都可以），将传感器安装在支架上，调整传感器与齿轮齿顶之间的间隙为1mm左右。
当轴旋转时带动齿轮旋转，根据电磁感应原理在传感器内部线圈的两端产生一个电压脉冲信号，轴转动一圈时就产生Z（齿数）个电压脉冲信号，将此信号输入转速仪表中，在转速表里设定好齿数，转速表就可以反应出轴的转速。
技术数据
1.输出电压：
在齿轮模数4、齿数60、材料为G3、间隙为1mm时
转速为   1000转/分       输出有效值大于5V
转速为   2000转/分       输出有效值大于10V
转速为   3000转/分       输出有效值大于15V

安装使用
齿轮要求
材料：各种导磁钢铁材料均可
模数：2以上
齿数：60
