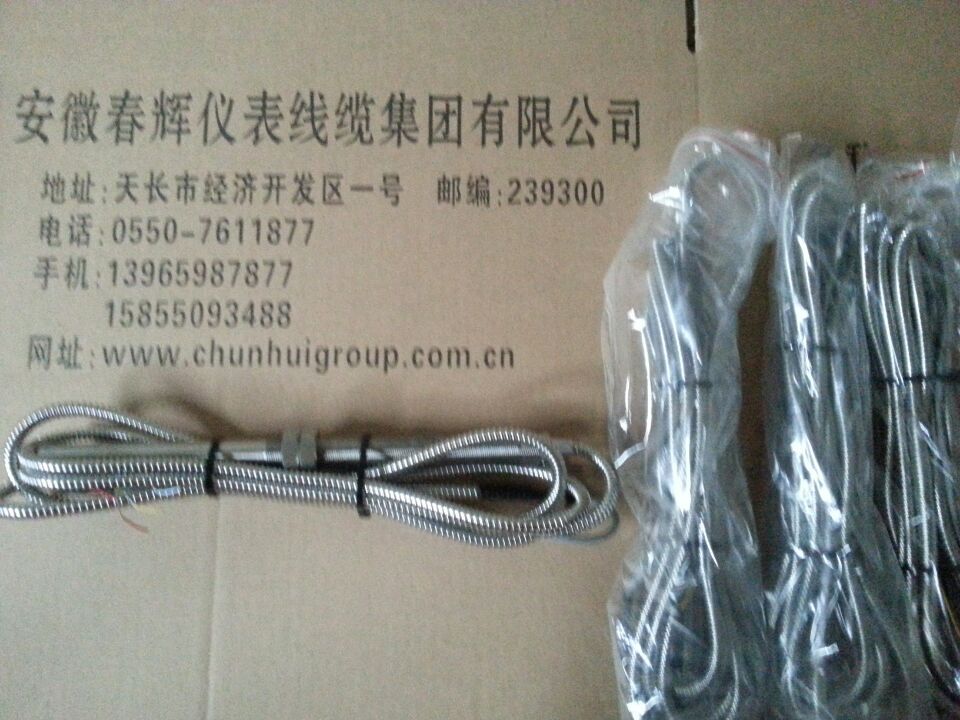

- 产品名称：转速探头CS-1-G-075-03-1，CS-1-G-100-05-01，CS-1-D-065-05
- 产品型号：转速传感器CS-1-G-100-05-01
- 所属类别：传感器 > 电磁/磁敏传感器
- 发布时间：2016-03-18
- 已获点击：672
- 型号/规格：转速传感器CS-1-G-100-05-01，CS-1-G-075-03-1，CS-1-D-065-05-01
详细说明
CS-1-G-075-03-1，
CS-1-G-100-05-01，CS-1-D-065-05-01转速传感器
1、简介:本厂生产的转速探头采用电磁感应原理实现测速,在传感器前端绕有线圈,其外形图见图一,其安装如图二所示,当齿轮旋转时,通过传感器线圈的磁力线发生变化,在传感器线圈中产生周期性的电压,通过对该电压处理计数,就能测出齿轮的转速.该传感器外壳使用不锈铡,输出信号强,抗干扰性能好,安装使用方便,可在烟雾、油气、水气等恶劣环境中使用。
器采用电磁感应原理实现测速，在传感器前端绕有线圈，其外形图见图一，其安装如图二所示，当齿轮旋转时，通过传感器线圈的磁力线发生变化，在传感器线圈中产生周期性的电压，通过对该电压处理计数，就能测出齿轮的转速。该传感器外壳使用不锈钢，输出信号强，抗干扰性能好，安装使用方便，可在烟雾、油气、水气等恶劣环境中使用。
2、CS转速探头的技术参数
1．直流电阻： 200±15Ω(25℃)
2．测速齿轮形式： 模数2～4（渐开线齿轮）
3．工作温度： -10～+120℃
4．抗 振 动： 20g
5．螺纹规格：φ16传感器(M16×1)
6．重量：约200g
7．转速与输出电压关系(传感器与齿轮间隙为0.8mm,60齿,传感器输出电压为峰峰值)
转速（ n/min） | 70 | 100 | 224 | 342 | 477 | 665 | 920 | 1167 | 1505 | 2080 | 2509 | 3050 | 3606 | 4334 | 4620 |
输出电压 (v) | 0.8 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8.5 | 10 | 12 | 13 | 15 | 17.5 | 18.5 |
