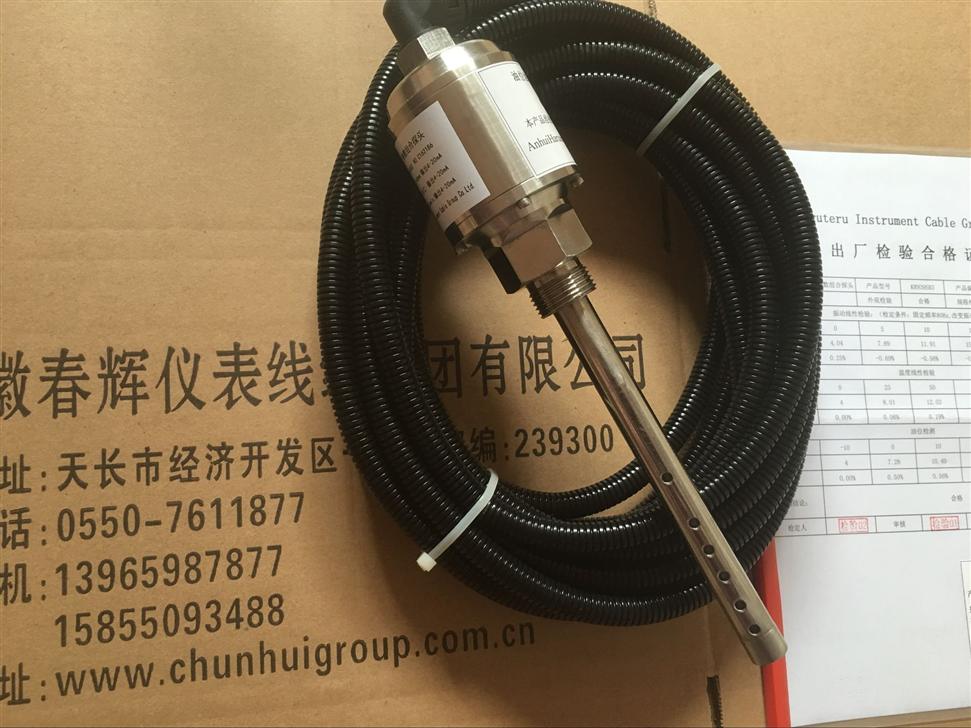

JNJ5300 8mm位移电涡流传感器,

RS6917,RS9200V,RS991系列振动一体化传感器变送器

涡流传感器系统技术指标
包括标准的电涡流位移传感器；
测试条件（有特别说明除外）
前置器负载10KΩ，被测试件为40CrMo ，温度20℃
供电电源（供电电源输出电流不小于50mA）。
前置器输出方式不限幅负电压输出： -22~-26Vdc；
探头直径线、线性量程、线性范围、灵敏度、非线性误差、被测轴直径之间关系
注：非线性误差指实际输出值与理论值(按指标特性方程计算)相对误差。
灵敏度(线性范围内输出差值比线性范围)
频率响应：0～10kHz(0到600,000cpm), –5% @10kHz

速度传感器，可用于对轴承座、机壳或结构相对于自由空间的振动测量。其输出电压与振动速度成正比，故又称速度式振动传感器。其输出可以是速度值的大小，也可以是把速度量经过积分转换成位移量信号输出。这种测量可对旋转或往复式机构的综合工况进行评价。
    机械上最普遍的振动问题，大多数都源于在转子上。如不平衡、不对中、摩擦等等。然而对于有些机械，轴的振动几乎被完全传到轴承壳上，在这种情况下，测量轴承壳的振动（利用安装在机壳上的速度传感器进行测量），对于机械的综合工作，可以提供有意义的信息。这些机械包括：具有滚动轴承的机械和具有油膜滑动轴承的机械。
    对于大部分机械来说，进行振动测量，是选用电涡流传感器，它可以直接非接触地检测到轴的真实振动情况。但由于各种原因（安装受到限制以及环境的因素等等）不方便安装电涡流传感器，对于这类机械，如果轴的振动传到轴承壳上的部分足够大，这种机械的振动，可以采用装在轴承上的速度传感器来进行测量。
传感器的总体设计保证它有如下使用特点：
（1）它的输出信号和振动速度成正比，因此对振动测量来说可以兼顾高频、中频和低频的应用领域。并且符合目前国际标准（ISO）对旋转机器评定参数的要求。
（2）相对于其它类型的振动传感器而言，RS9200系列传感器有较低的输出阻抗，较好的信噪比。它同一般通用交流电压表或示波器配合就能工作，对输出插头和电缆也无特殊要求，使用方便。
（3）传感器有较低的使用频率可以适用于低转速的旋转机器。
（4）传感器设计中取消了有磨擦的活动元件，因此灵活性好，可以测量微小的振动。   （0.01μm）
传感器有一定抗横向振动能力。（不大于10g峰峰值）
频率响应：
RS9200T—B（RS16699T—B）、RS9200T—F、 RS9200T—R： 5Hz～1KHz（-3dB）
RS9200H—B（RS16699H—B）、RS9200H—F、 RS9200H—R： 5Hz～1KHz（-3dB）
RS9200V—B（RS16699V—B）、RS9200V—F、 RS9200V—R： 5Hz～1KHz（-3dB）
