- 产品名称：UDX-41-4-Z/H极限水位报警仪/液位调节仪
- 产品型号：UDX-41-4-Z/H极限水位报警仪
- 所属类别：工业自动化仪表 > 物位检测仪表
- 发布时间：2016-03-15
- 已获点击：635
- 企业类型：制造商
详细说明

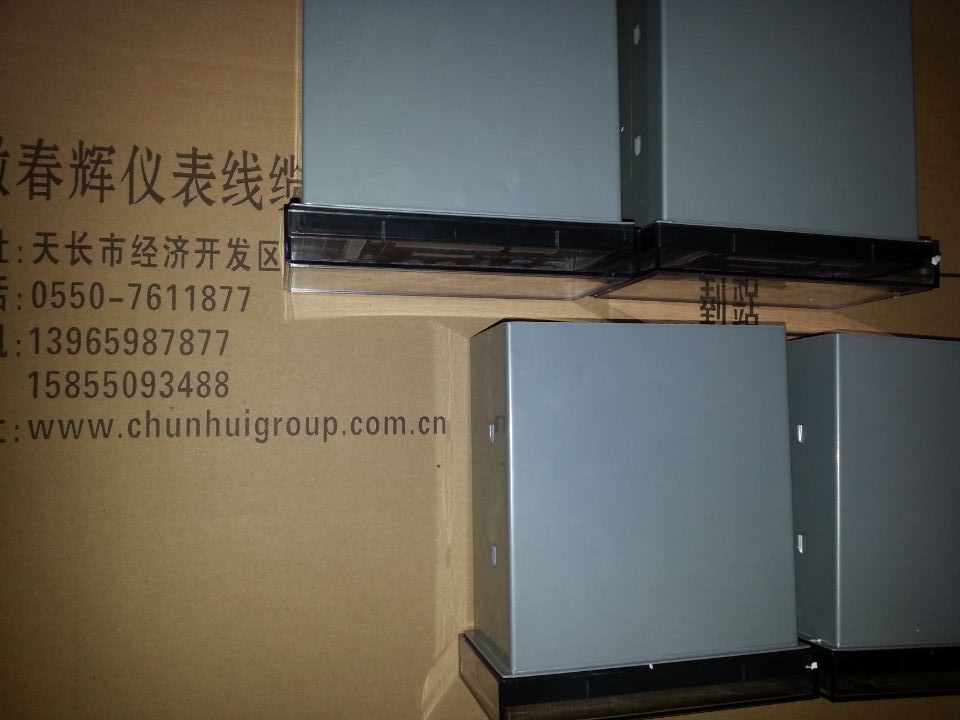

UDX-41-4-Z/H极限水位报警仪
可用于锅炉锅筒水位、除氧器等设备的水位显示；
过低、过高水位报警；极低、极高水位保护。也可用于水箱、水塔、
水池等水位控制、报警。UDX-41-4-Z/H极限水位报警仪
仪表采用交流信号电源，防止了采用直流信号电源引起的电极极化和电解作用有效地克服了电极挂
水引起的误报警和沸腾水而波峰引起的间歇报警。电路采用灵敏度可调形式，以适用各种水质（水质电阻几KΩ－10KΩ），仪表采用大型发光二极
管作显示，闪光报警，具有亮度高、功耗小、寿命长等优点。
仪表（电接点式传感器 ）
1、工作压力：01型≤45Kgf/cm2 02型≤13Kgf/cm2 2、工作温度：01型≤250℃ 02型≤350℃
3、电极控制范围：
汽水管法兰距 | 极高保护 | 极低保护 |
300±2mm | -75 | +75 |
350±2mm | -75 | +75 |
400±2mm | -75 | +75 |
440±2mm | -75 | +100 |
仪表（电极式传感器）
（1）工作压力：≤13Kgf/cm2；
（2）工作温度：≤200℃；
（3）汽水管法兰中心距：H
a.300±2mm；b.350±2mm；c.400±2mm；d.440±2mm、
（4）法兰尺寸：Φ115mm Pg：16Kgf/cm2 Dg：25mm
按一机部管路附件法兰标准“JB81-59”规定的要求。
（5）电极与筒体间绝缘电阻：在常温下≥20MΩ（用500V兆欧表测试）
（6）电极控制范围（电极长度）
仪表采用交流信号电源，防止了采用直流信号电源引起的电极极化和电解作用。二次仪表过低、过高报警电路采用延时电路（t－秒）有效地克服了电极挂水引起的误报警和沸腾水而波峰引起的间歇报警，使报警更加可靠。由于放大电路采用灵敏度可调形式。并付以改变信号电源电压，可适用各种水质（水质电阻几KΩ－10KΩ），仪表采用大型发光二极管作显示，闪光报警，具有亮度高、功耗小、寿命长等优点；采用压电陶瓷蜂鸣器作音响报警器件，具有声音清晰、响亮而不噪的特点。
