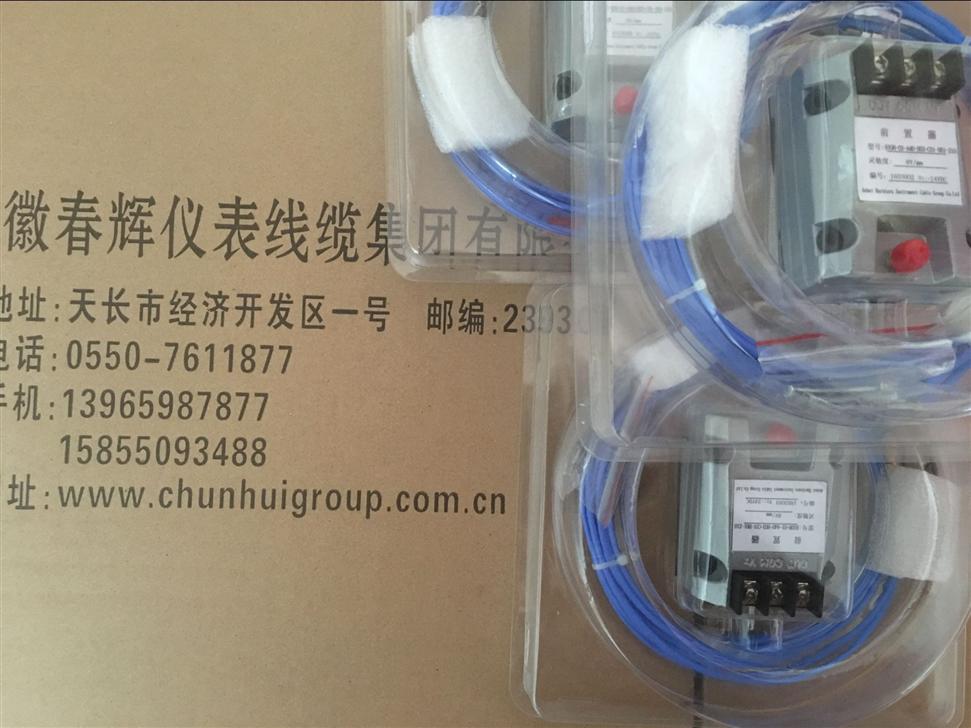

WT-DO-A2-B1-C1-D1，
WT-DO-A2-B2-C2-D2轴位移前置器电涡流传感器
是一种非接触式的线性化测量工具。具有长期工作可靠性好、测量范围宽、灵敏度高、分辨率高、响应速度快、抗干扰力强、不受油污等介质的影响等优点，因此广泛应用于电力、石油、化工、冶金等行业对汽轮机、水轮机、鼓风机、压缩机、齿轮箱、大型冷却泵等大型旋转机械的动态和静态非接触式位移测量。
列如：径向和轴向的轴位移、胀差、轴偏心、轴振动、键相、转速为满足各种测量方案的需要
传感器能测量被测体（金属导体）与探头端面的相对位置。由于其长期工作可靠性好，耐高温，灵敏度高，抗干扰能力强，采用非接触测量，响应速度快，检测不受油污、蒸汽等介质的影响，因此常被用于对大型旋转机械的相向位移，胀差，轴振动，轴转速等参数的长期实时监测，可以分析出设备的工作状况和故障的早期预报，有效地对设备进行保护及进行预测性维修。
传感器主要应用于电力、石油、化工、冶金、科研等行业，可对汽轮机、水轮机、鼓风机、压缩机、齿轮箱、冷却泵等大型旋转机械轴的径向振动、轴向位移、键相器、轴转速、胀差、偏心、以及转子动力研究和零件尺寸检验等进行在线测量。
系统特性
具有金属外壳封装的前置器，有较强的抗干扰能力。即使安装在非金属防护罩中，附近的无线电信号也不会对传感器信号造成影响，从而提高了可靠性，减少繁琐的防护安装措施，降低了生产成本；
可靠的原理设计具有容错保护，在额定电压范围内，接错线不会引起前置器的损坏；
具有防雷击、抑制电网尖峰干扰能力，输出噪声系数小；
探头头部体选用进口PPS工程塑料模具成型，具有强度高、耐高温150℃、抗腐蚀；
探头和前置器的连接均采用军用高温同轴电缆，长期工作在-40℃~150℃环境中不会损坏；
电缆的转接均选用军标连接器，并具有自锁功能；
铠装采用进口高弹性不锈钢，表面附有耐高温FEP外皮。
探头由电感、保护罩、不锈钢壳体、高频电缆、高频接头等组成。它能地测量被测体表面相对探头端面的间隙变化，是传感器必要的组成部分。安装时为避免旋转探头壳体而扭伤电缆，所有探头部分电缆长度仅为1米±5%，剩余电缆长度由延伸电缆补充。
以及被测体构成基本工作系统。前置器中高频振荡电流通过延伸电缆流入探头线圈，在探头头部的线圈中产生交变的磁场。如果在这一交变磁场的有效范围内没有金属材料靠近，则这一磁场能量会全部损失；当有被测金属体靠近这一磁场，则在此金属表面产生感应电流，电磁学上称之为电涡流。与此同时该电涡流场也产生一个方向与头部线圈方向相反的交变磁场，由于其反作用，使头部线圈高频电流的幅度和相位得到改变（线圈的有效阻抗），这一变化与金属体磁导率、电导率、线圈的几何形状、几何尺寸、电流频率以及头部线圈到金属导体表面的距离等参数有关。通常假定金属导体材质均匀且性能是线性和各项同性，则线圈和金属导体系统的物理性质可由金属导体的电导率б、磁导率ξ、尺寸因子τ、头部体线圈与金属导体表面的距离D、电流强度I和频率ω参数来描述。则线圈特征阻抗可用Z=F(τ, ξ, б, D, I, ω)函数来表示。通常我们能做到控制τ, ξ, б, I, ω这几个参数在一定范围内不变，则线圈的特征阻抗Z就成为距离D的单值函数，虽然它整个函数是一非线性的，其函数特征为“S”型曲线，但可以选取它近似为线性的一段。于此，通过前置器电子线路的处理，将线圈阻抗Z的变化，即头部体线圈与金属导体的距离D的变化转化成电压或电流的变化。输出信号的大小随探头到被测体表面之间的间距而变化，电涡流传感器就是根据这一原理实现对金属物体的位移、振动等参数的测量。
