- 产品名称：SWZT-1F/A振动温度变送器，电源12VDC，温度探头CU50
- 产品型号：SWZT-1F/A振动温度变送器
- 所属类别：变送器 > 其他变送器
- 发布时间：2016-03-12
- 已获点击：496
- 企业类型：制造商
- 新旧程度：全新
详细说明
SWZT-1F/A振动温度变送器，电源12VDC，
温度探头CU50
1 概述
1.1 SWZQ-1A风机监控报警器主要用于对冷却塔风机运行过程中风机的振动速度和滑油温度进行实时监控，当振动速度或滑油温度超过给定值时，进行声光报警，并通过继电器触点输出，自动切断风机电源，起到保护风机，减小损失的作用。
1.2 SWZQ-1A风机监控报警器在设计过程中广泛采用了国内外先进技术和科研成果，它与以往各型号报警器相比，具有以下几方面显著特点：
1.2.1 对振动速度和滑油温度两个参数的监控处理集成在一块线路板上，由一块二次仪表完成，因此，主控柜可以留出更多的空间用以安装其它仪表；
1.2.2 二次仪表采用微处理器进行数据的采集、处理和输出，因此，可靠性、稳定性以及集成度和智能化水平更高；
1.2.3 具有标准4~20mA电流输出接口，可与集群控制的计算机连接；
1.2.4 振动传感器采用的集成电路芯片，高，工作稳定可靠；
1.2.5 振动探头和温度探头是分体式，可广泛适用于各型风机对传感器的安装要求；
1.2.6 仪表和二次仪表的连接采用电流接口，传输距离可达到更远，抗干扰性更强，数据可靠性更高。
1.2.7 仪表采用了严格的密封工艺以及牢固的安装方式，使仪表在恶劣条件下的工作寿命大大提高。
1.2.8 由于采用了硬件及软件措施，可以将大部分由意外因素（如阵风）造成的瞬时偏大的振动值从数据阵列中剔除，大大降低了误报警率。
1.3 SWZQ-1A风机监控报警器经外场长期使用，证明该报警器具有工作稳定、性能可靠、安装使用方便等特点
SWZQ-1A+风机监控报警器（主机）
Cu50-200/300-M27×2 （用于7米以下风机）或
Cu50-250/300-M27×2 （用于7米及以上风机）或
根据用户要求的插入深度定制的铜热电阻（温度探头）

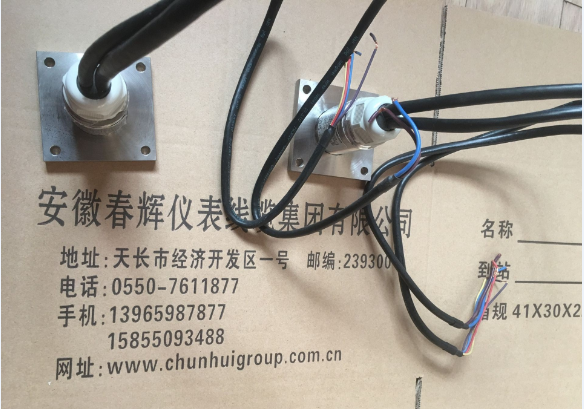

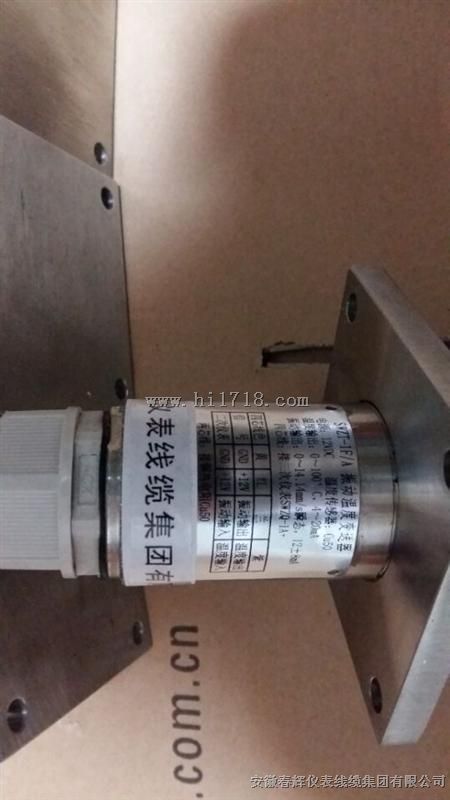

SWZT-1F/A分体式振动温度变送器（振动探头）
附表1 简单故障检查
故障现象 | 检查内容 |
无任何显示 | 电源线是否接好； 电源开关是否打开； 内部保险是否熔断。 |
振动速度、温度总显示0 | V+与AGND端接线是否颠倒或虚接； 振动输入与温度输入端接线是否虚接； 仪表端插头是否松动； 温度输入端与AGND是否有短路； 温度探头是否短路； 电缆与仪表的连接是否正确和牢固。 |
温度总显示99.9 | 温度探头是否断路； 温度探头与振动探头的连接是否牢固； 温度输入端与V+是否有短路。 |
温度显示大范围波动 | 振动输入与温度输入端接线是否颠倒； 温度探头与振动探头的连接是否牢固； |
温度显示总在50上下波动 | 振动输入与温度输入端接线是否颠倒； |
振动总显示99.9或偏大 | 振动探头安装是否牢固或松动； 减速器或叶片安装是否符合技术要求。 |
开机即报警 | 报警值是否设置在值 |
总不报警 | 报警值是否设置在值 |
计算机端无显示或计算机端与二次仪表端显示值偏差太大 | 二次仪表端接线是否正确； 回路线阻是否超过150Ω； 采样电阻是否超过250Ω。 |
