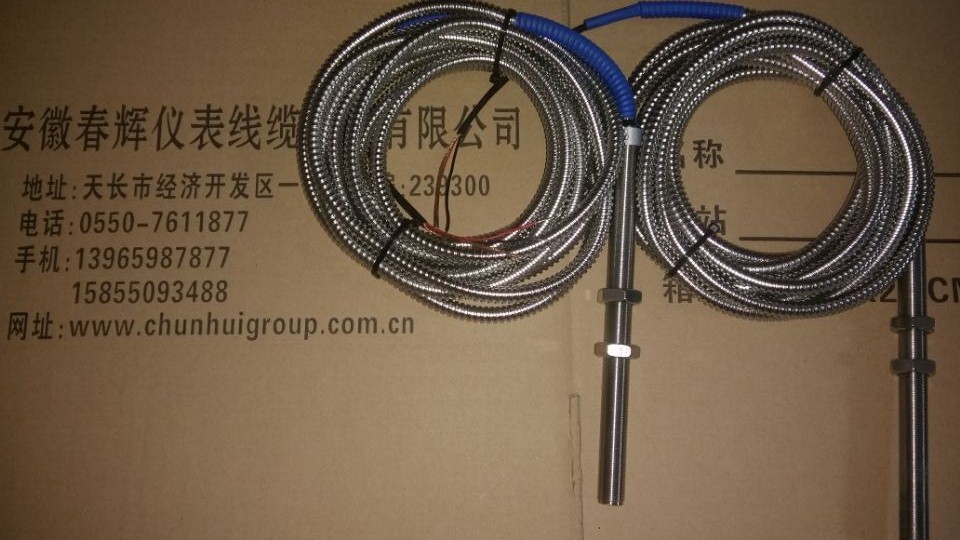

HL-03，T02-B，T-03L，T05SF，T04-B转速探头
  • 产品名称：HL-03，T02-B，T-03L，T05SF，T04-B转速探头
  • 产品型号：HL-03，T02-B，T-03L，T05SF
  • 所属类别：传感器 > 智能传感器
  • 发布时间：2016-03-09
  • 已获点击：542
  • 企业类型：制造商
详细说明

HL-03，T02-B，

T-03L，T05SF，T04-B转速探头

使用时应在被测量转速的轴上装一齿轮（正、斜齿轮基带槽圆盘都可以），将传感器安装在支架上，调整传感器与齿轮齿顶之间的间隙为1mm左右。
当轴旋转时带动齿轮旋转，根据电磁感应原理在传感器内部线圈的两端产生一个电压脉冲信号，轴转动一圈时就产生Z（齿数）个电压脉冲信号，将此信号输入转速仪表，在转速表里设定好齿数，转速表就可以反应出轴的转速。
技术数据
1.输出电压：
在齿轮模数4、齿数60、材料为G3、间隙为1mm时
转速为   1000转/分       输出有效值大于5V
转速为   2000转/分       输出有效值大于10V
转速为   3000转/分       输出有效值大于15V
2.直流电阻：低阻200~250Ω；高阻500~600Ω
3.绝缘阻抗：在500V直流时大于50MΩ
4.工作温度：-20℃~120℃

注意事项：
    1、传感器输出线中的金属屏蔽层应接大地零线。
    2、不允许在温度为25℃以上强磁场环境中使用及放置。
    3、安装及运输过程中应避免强烈撞击。
    4、在被测轴跳动较大时，应注意适当放大间隙，避免损坏。
    5、本传感器为了考虑在恶劣环境中使用，故装配调试完毕后即行密封，故无法修理。
