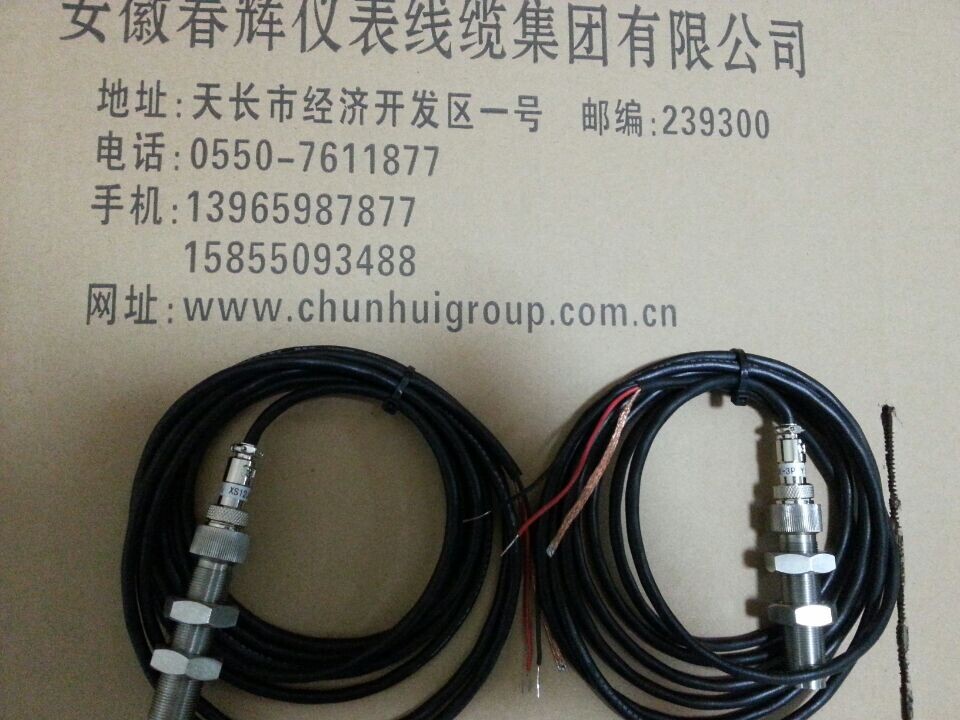

XS12JK3P/Y，XS12JK4P/Y转速温度探头
  • 产品名称：XS12JK3P/Y，XS12JK4P/Y转速温度探头
  • 产品型号：XS12JK3P/Y，XS12JK4P/Y转速温度探头
  • 所属类别：传感器 > 电磁/磁敏传感器
  • 发布时间：2016-03-03
  • 已获点击：724
详细说明

XS12JK3P/Y，

XS12JK4P/Y转速温度探头

工作原理
使用时应在被测量转速的轴上装一齿轮（正、斜齿轮基带槽圆盘都可以），将传感器安装在支架上，调整传感器与齿轮齿顶之间的间隙为1mm左右。
当轴旋转时带动齿轮旋转，根据电磁感应原理在传感器内部线圈的两端产生一个电压脉冲信号，轴转动一圈时就产生Z（齿数）个电压脉冲信号，将此信号输入JX5031转速表，在转速表里设定好齿数，转速表就可以反应出轴的转速。

概述：
    本传感器采用电磁感应的原理来达到测速目的，具有输出信号大，不需要放大，抗干扰性能好，不需外接电源，可在烟雾、油气、水气、煤气等恶劣环境中使用等特点。
二、技术数据：
    1、输出电压： 在齿轮模数为4、齿牙60、材料g3、间隙为lmm时
                  1000转／分 >5V(有效值)
                  2000转／分 >10V(有效值)
                  3000转／分 >15V(有效值)
    2、直流电阻： 130Ω～140Ω(如用户需用其他阻值的数据在定货时注明)
    3、绝缘阻抗： 在500V直流时>50MΩ
    4、工作温度： -20℃～l20℃

工业生产中测量600度以下常用的一款温度测量传感器，具有直径小、易弯曲、抗震性强等特点，适合安装在其他测温探头无法安装的场所内，可以适应在狭小的空间和恶劣的环境内安装，采用进口感温元件，、灵敏度、质量、使用寿命等性能都特别好，外套保护管采用不锈钢生产而成，材质具有高密度抗氧化性能，因此有着很强的抗污染性能和机械强度，常用于零下200度至600度的范围内进行准确的温度测量。

工作原理：
在温度出现阶跃变化时，航空插头热电阻的输出变化至相当于该阶跃变化的50%，所需的时间，称为热响应时间。常温绝缘电阻的实验电压可取直流10-100V任意值，环境温度在15-35℃范围内，相对温度应不大于80%，通过插头隔的测量电流不超过5mA。是利用物质在温度变化时，其电阻也随着发生变化的特征来测量温度的。当阻值变化时，工作仪表便显示出阻值所对应的温度值。

技术指标：
感温元件100℃时的电阻值（R100）和它在0℃时的阻值R0比值：（R100/R0）
分度号Pt100：A级 R0=100±0.06Ω
B级 R0=100±0.12Ω
