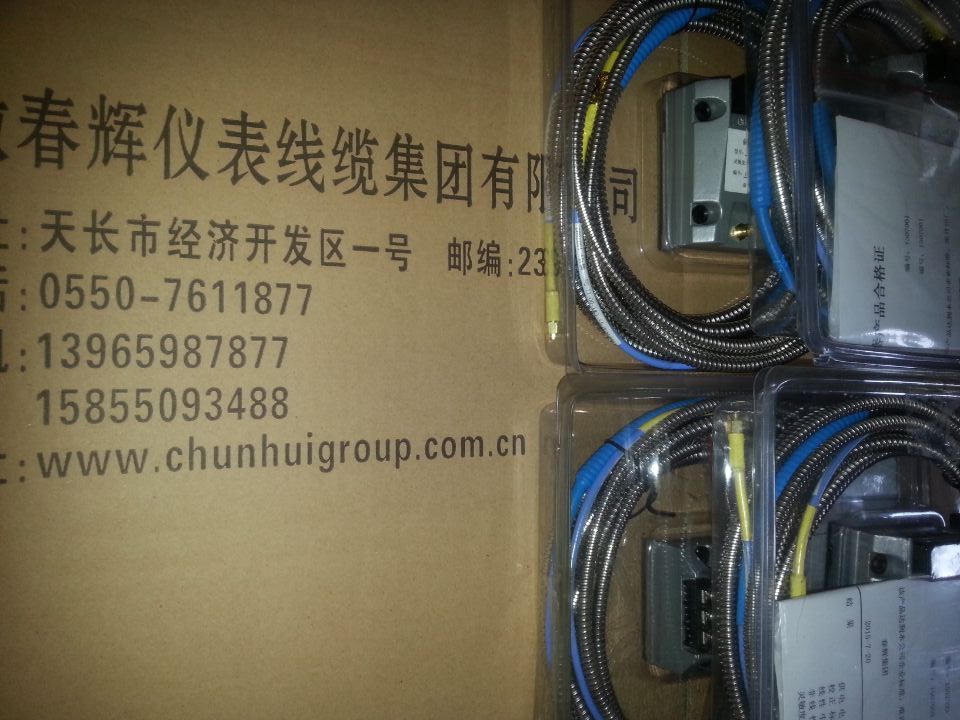

8108-01-A70-B03-C01-D01-E10振动位移探头
  • 产品名称：8108-01-A70-B03-C01-D01-E10振动位移探头
  • 产品型号：8108-01-A70-B03-C01-D01-E10振动位
  • 所属类别：传感器 > 振动/接近/位移传感器
  • 发布时间：2016-02-27
  • 已获点击：497
  • 企业类型：制造商
详细说明

8108-01-A70-B03-C01-D01-E10振动位移探头

位移传感器是以高频电涡流效应为原理的非接触式位移传感器。前置器内产生的高频振荡电流通过同轴电缆流入探头线圈中，线圈将产生一个高频电磁场。当被测金属体靠近该线圈时，由于高频电磁场的作用，在金属表面上就产生感应电流，既电涡流。该电流产生一个交变磁场，方向与线圈磁场方向相反，这两个磁场相互叠加就改变了原线圈的阻抗。所以探头与被测金属体表面距离的变化可通过探头线圈阻抗的变化来测量。前置器根据探头线圈阻抗的变化输出一个与距离成正比的直流电压。
技术参数：
涡流传感器技术规范:
探头、延伸电缆在-20℃～150℃，前置器在-20℃～+85℃；相对湿度95%环境中。在室温22℃，被测体材料为AISI4140(42CrMoA钢),电源-24VDC（电源输出电流不小于50mA，纹波小于10mV），负载10KΩ条件下，系统满足：
○ 供电电压每变化1V，输出变化小于1.8mV。
○ 前置器功耗不大于12mA。
○ 输出阻抗不大于10欧，输出电流50mA(输出方式出恒流外)，驱动信号电缆长度300m。
○ 频率响应DC 0～10KHz；(对Ф3、Ф5、Ф8、Ф10而言，在0～-3dB，300米接线条件下测试)
○ 线性误差±1%（包括互换性误差在内，φ3mm、φ4mm、φ5mm、φ8mm、φ10mm、φ11mm、φ14mm探头规格而言）
○ 探头：工作温度-50～ +175°C 温漂≤0.05%/°C
○ 前置器：工作温度-50～ +120°C 温漂≤0.05%/°C
○ 互换性：误差≤5%
○ 频响：0～10kHz；幅频特性1kHz处-1%、10kHz处-5%；相频特性1kHz处-1°、10kHz处-100°
输出特性：
1、负电压输出 供电电源：-18Vdc～ -24Vdc 功耗≤12mA(不含输出电流)
2、4～20mA电流输出 供电电源：+18Vdc～ +30Vdc 功耗≤12mA(不含输出电流)
***涡流传感器的输出方式:
0 1 限幅0～5VDC输出 (±12VDC～±15VDC供电方式)
0 2 限幅0～10VDC输出(±15VDC供电方式)
0 3 不限幅负电压输出-2～-18VDC(-22VDC～-27VDC供电方式)
0 4 不限幅负电压输出-4～-20VDC(-23VDC～-27VDC供电方式)
0 5 限幅±5VDC输出 (±12VDC～±15VDC供电方式)
0 6 限幅4～20mA输出 (±15VDC供电方式)
0 7 限幅±10VDC输出 (±15VDC供电方式)
0 8 限幅0～10mA输出 (±15VDC供电方式)
0 9 不限幅正电压+2～+18VDC输出 (+22VDC～+27VDC供电方式)
1 0 限幅4～20mA输出 (+24VDC±10％供电方式)
1 1 限幅1～5VDC输出 (±12VDC～±15VDC供电方式)
1 2 不限幅负电压输出-2 ～-20VDC(-22VDC～-27VDC供电方式)
1 3 限幅4～20mA输出 (±18VDC供电方式)
