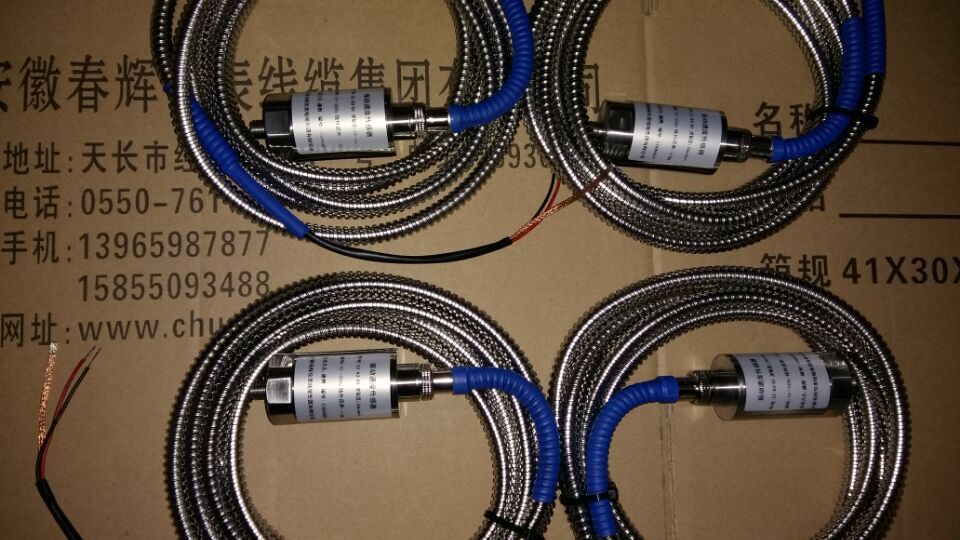

JK9300，JK9301一体化振动速度传输传感器
  • 产品名称：JK9300，JK9301一体化振动速度传输传感器
  • 产品型号：JK9300，JK9301系列传感器
  • 所属类别：传感器 > 其他传感器
  • 发布时间：2016-02-22
  • 已获点击：661
详细说明

JK9300，

JK9301一体化振动速度传输传感器

主要应用于在线实时监测旋转机械的机壳振动，如汽轮机、风机、压缩机、电机、泵、齿轮箱等。输出与振动值相对应的4-20mA信号，并提供HART通讯协议。本传感器可选带背光的LCD显示屏用于现场显示，可选不锈钢外壳，特别适合于恶劣环境的长期状态监测。

特点：
两线制环路，可直接DCS、PLC，较三线制变送器使用维护方便、更经济
独创容错技术，环路两线极性任意联接
低功耗、高稳定度测量线路，全集成工艺，保证了与振动器/位移线性对应的高4~20mA 电流输出
MEMS压点，一体化结构，坚固耐用
耐高温、冲击，防水防爆耐恶劣环境
多中安装、连接型式，多种振动量程范围，可满足各中场合的应用要求。

应用范围
鼓风机、离心机、压缩机、蒸汽轮机、发电机、电机、风扇、大型泵类、涡轮增压器
技术指标
供电电源：22V~28VDC，有容错保护，正、负极性任意连接。
振动量程：多种振动型式和量程可选
频率响应：标准 5~2000HZ，-3dB 经频率补偿、滤波有多种选择
敏感方向：≤3%
壳体材料 316L不锈钢壳体，内部用环氧树脂密封灌装
电气隔离：500Vrms电路和壳体隔离
输出连接：有三种1.带接线盒端子输出2.连接器输出3.电缆直接输出
输出信号：有两中1两线振动电流信号2.四线为1.+两线缓冲信号
缓冲输出：传感器加速度动态信号缓冲输出，用于波形采集、振动分析。灵敏度 100 mV/g,±3%。输出电阻：100欧姆。
电流输出: 与速度峰值/有效值或位移峰峰值成比例的4~20mAdc电流。负载能力≮500欧姆
冲击极限：1000g
环境保护：防护等级为IP67
温度 -40~100℃
湿度 100%短时间耐水浸（1m）

技术指标
　　频率范围：速度：10-1000Hz；位移：10-500Hz
　　量 程：速度真有效值：0-10mm/s；0-20mm/s；用户定制
　　位移峰峰值：0-100μm；0-200μm；用户定制
　　输出方式：4-20mA两线制（可选三线制，或电压输出1-5VDC三线制）；叠加HART通信
　　输出负载电阻：0~500Ω（电压输出时0~250Ω）
　　供电电压：9~32VDC
　　工作温度：-40~+85℃
　　安装方式：垂直或水平
