HZQS-02A汽轮机转速监测仪表装置
  • 产品名称：HZQS-02A汽轮机转速监测仪表装置
  • 产品型号：HZQS-02A汽轮机转速监测仪
  • 所属类别：工业自动化仪表 > 机械量检测仪表
  • 发布时间：2016-02-17
  • 已获点击：709
  • 企业类型：制造商
详细说明

汽轮机转速监测装置型号:HZQS-02A

概述:
HZQS-02A 汽轮机转速监测装置为采用单片微型计算机智能化数字显示仪表，用于监视汽轮机及各种旋转机械的转速，该装置采用计算机对仪表电路、结构的辅助设计之具有较高的水平。

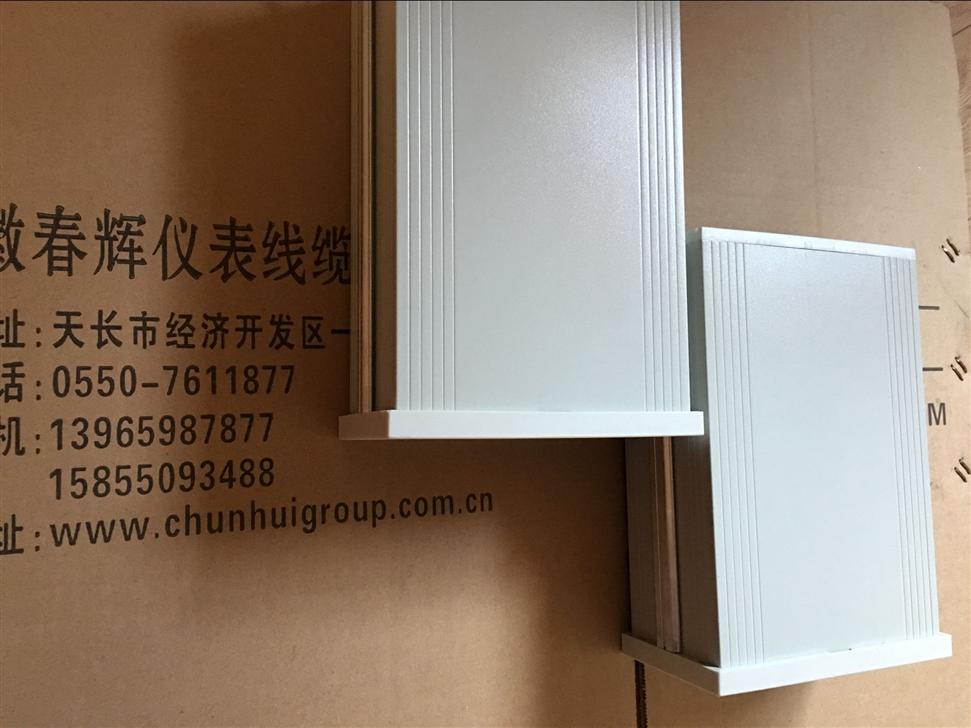

监控仪应用微处理芯片对信号进行处理，测量准确，性能稳定，能根据用户的需要扩展功能。该监控仪具有：转速测量、两级报警、超速保护、模拟电压电流输出、传感器故障监测、报警查询、自检等功能。适用于电力、石油、化工等单位转动机械的监控和保护。齿数、报警设定值可在现场设置。有三种机壳供选择，尺寸分别为：A: 160×80×255mm， B: 160×80×150mm，C：为框架组合式，见6800系列汽轮机监控系统结构参数
2.主要功能
● 具有速度测量显示功能，测速99999转/分，五位数码管显示。
● 报警功能，当所测速度超过任一报警设定值时，前面板相应报警指示灯亮，在后面板输出开关信号，保护被监控设备。
● 设有电压、电流输出接口，可与计算机等设备连接。
● 报警值、齿数、时间可通过前面板按键设置。
● 对超速事件具有存储功能，以备查询。
● 对传感器或输入电路故障具有指示功能。
● 设有自检功能
装置的安装、使用：
本监测系统包括： ZS01 传感器、 HZQS-02A仪表 一台、传感器安装支架等组成。
安装要求：
(1) 转速测量使用 ZS01 传感器安装间隙为距 60 齿测速齿轮齿顶 1 - + 0.4 0 mm 。
(2) ZS-01 传感器在汽机轴承箱内采用抗油耐高温屏蔽导线引线。传感器的安装螺孔为 M16 × 1
装置的技术要求
(1) 转速的测量范围： 0-9999RPM
(2) 转速检测： n<+1RPM
(3) 报警及危险值：通常有装置内部程序设置报警值“超 1 ”为 3300RPM 、危险值“超 2 ”为 3420RPM 如有特殊要求可在订货时提出
(4)  仪表供电： AC220V 5VA
主要功能
汽轮机、水轮机、压缩机、鼓风机等旋转类机械的轴转速的监视和保护.
功能说明：
1. 具有速度测量显示功能，测速99999转/分，五位数码管显示。
2. 报警功能，当所测速度超过任一报警设定值时，前面板相应报警指示灯亮，在后面板输出开关信号，保护被监控设备。
3. 报警值、齿数、时间可通过前面板按键设置。
4. 对超速事件具有存储功能，以备查询。
5. 对传感器或输入电路故障具有指示功能。
6. 设有自检功能
7. 设有电压、电流输出接口，可与计算机、DCS、PLC系统,无纸记录仪等设备连接。
