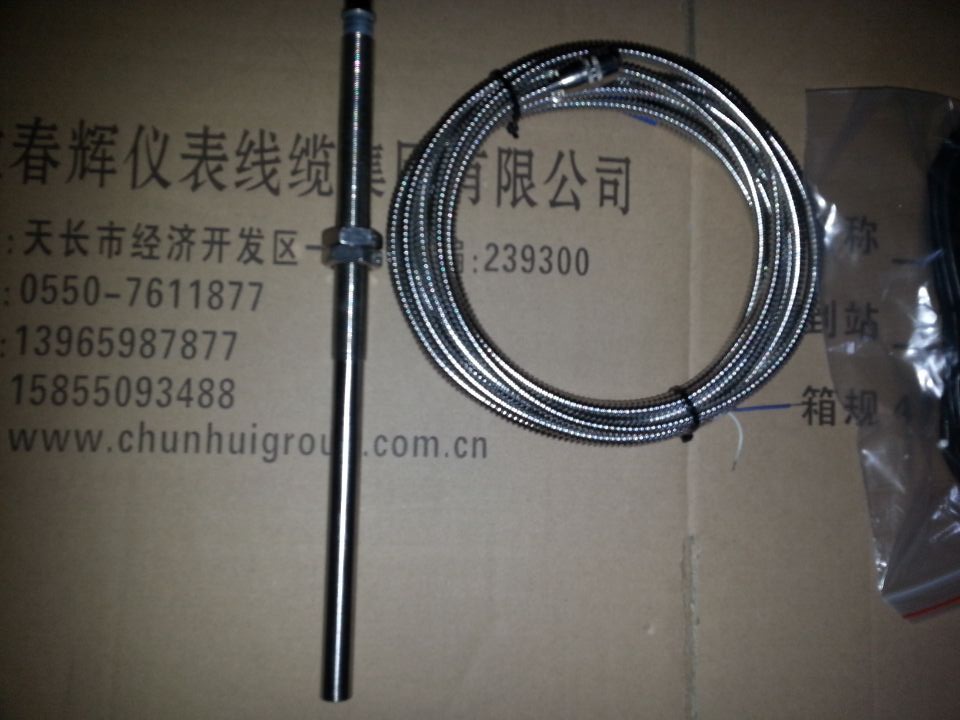

JX72-M16×1-06-01测速传感器
  • 产品名称：JX72-M16×1-06-01测速传感器
  • 产品型号：JX72-M16×1-06-01测速传感器
  • 所属类别：传感器 > 电磁/磁敏传感器
  • 发布时间：2016-02-01
  • 已获点击：529
  • 型号/规格：JX72-M16×1-06-01测速传感器
详细说明

JX72-M16×1-06-01测速传感器

传感器采用电磁原理来达到测速目的、具有输出信号大，不需要放大，抗干扰性能好，不需外接电源，可在烟雾、油气、水气等恶劣环境中使用。
工作原理
使用时应在被测量转速的轴上装一齿轮（正、斜齿轮基带槽圆盘都可以），将传感器安装在支架上，调整传感器与齿轮齿顶之间的间隙为1mm左右。
当轴旋转时带动齿轮旋转，根据电磁感应原理在传感器内部线圈的两端产生一个电压脉冲信号，轴转动一圈时就产生Z（齿数）个电压脉冲信号，将此信号输入转速监测仪表，在转速表里设定好齿数，转速表就可以反应出轴的转速。
技术数据
1.输出电压：
在齿轮模数4、齿数60、材料为G3、间隙为1mm时
转速为  1000转/分      输出有效值大于5V
转速为  2000转/分      输出有效值大于10V
转速为  3000转/分      输出有效值大于15V
2.直流电阻：低阻200~250Ω；高阻500~600Ω
3.绝缘阻抗：在500V直流时大于50MΩ
4.工作温度：-20℃~120℃
