SW2T-1F/A，SW2T-1F，

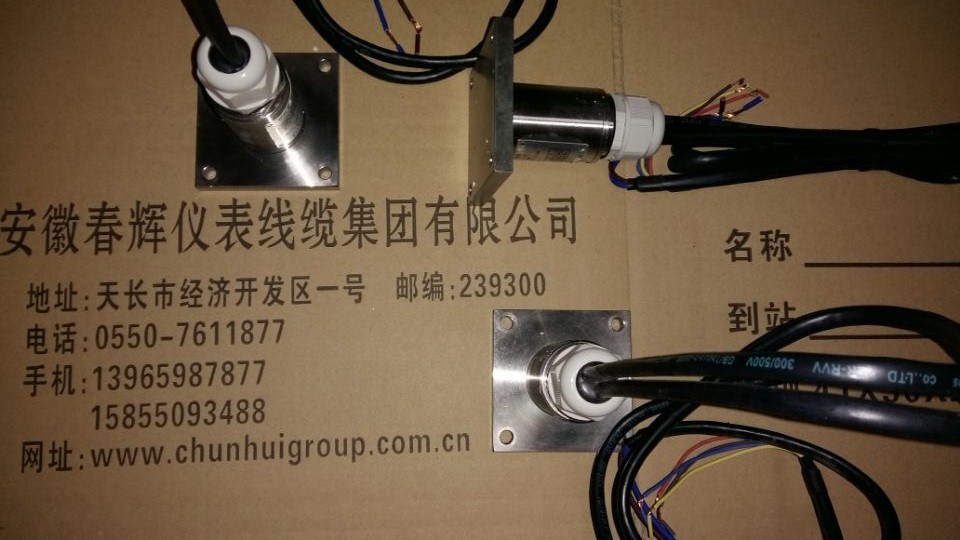

SW2T-1振动温度变送器

由三部分组成：测温传感器、振动传感器和电流转换电路。温度传感器及其封装组成温度探头，振动传感器、电流转换电路及其封装组成振动探头。根据风机对监控部位的要求，温度探头和振动探头为分体式，适合独立安装

温度和振动信号通过振动探头顶端的四芯软屏蔽电缆输入到振动温度风机监控仪表。四芯电缆各色线与二次仪表的连接关系如表1所示。

在按表1连接之前，首先截取适当长度的4分软橡胶管，将四芯软屏蔽电缆套入橡胶管内，然后将两条屏蔽电缆按线色参照表一进行连接。注意线-线连接处应用直径3毫米的热缩管进行热封。之后，将4分软橡胶管套入防水接头及连接管件管螺纹上，并扎紧。，用聚氯乙烯胶布将各连接部位密封。

前面板主要分为两个区域：显示区用以显示振动速度(单位mm/s，三位)和滑油温度（单位℃，三位）的实测值、设定值、报警值，以及报警状态（报警灯指示）；操作区有四个按键，用以完成报警值的设置、报警状态确认等操作

报警输出形式：继电器触点输出及声光报警；

输出继电器触点容量： 220/380Vac，3A，无感；

显示方式：振动速度、滑油温度各三位数字显示；

有效测量范围：振动速度(RMS)：0~9.99mm/s；

安徽春辉仪表线缆集团有限公司

SW2T-1F/A，SW2T-1F，

SW2T-1振动温度变送器

由三部分组成：测温传感器、振动传感器和电流转换电路。温度传感器及其封装组成温度探头，振动传感器、电流转换电路及其封装组成振动探头。根据风机对监控部位的要求，温度探头和振动探头为分体式，适合独立安装

温度和振动信号通过振动探头顶端的四芯软屏蔽电缆输入到振动温度风机监控仪表。四芯电缆各色线与二次仪表的连接关系如表1所示。

前面板主要分为两个区域：显示区用以显示振动速度(单位mm/s，三位)和滑油温度（单位℃，三位）的实测值、设定值、报警值，以及报警状态（报警灯指示）；操作区有四个按键，用以完成报警值的设置、报警状态确认等操作

振 动 速 度 或

滑 油 温 度

相应报警

指 示 灯

蜂鸣器

常开

触点

常闭

触点

正常

不亮

不响

断

合

≥设定值

闪光

响

合

断

确认后≥设定值

平光

不响

断

合

确认后＜设定值

不亮

不响

断

合

报警输出形式： 继电器触点输出及声光报警；

输出继电器触点容量： 220/380Vac，3A，无感；

显示方式： 振动速度、滑油温度各三位数字显示；

有效测量范围： 振动速度(RMS)：0~9.99mm/s；

滑油温度：0~99.9℃；

灵敏度和： 振动速度：±0.01mm/s，5%；

滑油温度：±0.1℃，5%；

2.8 频率响应： 2~100Hz；
