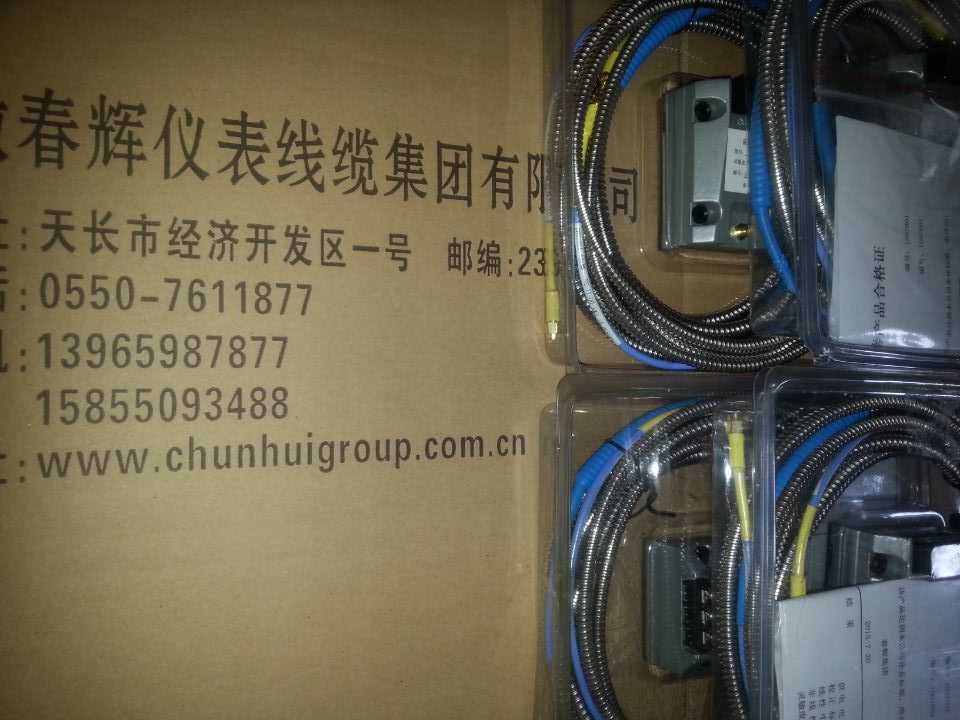

轴振动传感器/胀差传感器3800XL-A01-X50A-L120-M01-K00，

3800XL-A04-X50A-L70-M01-K00

传感器能测量被测体（金属导体）与探头端面的相对位置。由于其长期工作可靠性好，耐高温，灵敏度高，抗干扰能力强，采用非接触测量，响应速度快，检测不受油污、蒸汽等介质的影响，因此常被用于对大型旋转机械的相向位移，胀差，轴振动，轴转速等参数的长期实时监测，可以分析出设备的工作状况和故障的早期预报，有效地对设备进行保护及进行预测性维修。

传感器是以高频电涡流效应为原理的非接触式位移传感器。前置器内产生的高频振荡电流通过同轴电缆流入探头线圈中，线圈将产生一个高频电磁场。当被测金属体靠近该线圈时，由于高频电磁场的作用，在金属表面上就产生感应电流，既电涡流。该电流产生一个交变磁场，方向与线圈磁场方向相反，这两个磁场相互叠加就改变了原线圈的阻抗。所以探头与被测金属体表面距离的变化可通过探头线圈阻抗的变化来测量。前置器根据探头线圈阻抗的变化输出一个与距离成正比的直流电压。

探头：采用先进的模具技术保证了探头端部和主体
的牢固连接。专门设计的探头电缆封装结构，可使
电缆安全地连接到探头端部，能承受330牛（75 磅）
的拉力。端部线圈直径决定了传感器的线性量程，
通常用端部线圈直径来分类和表征各型号探头，一
般情况下，传感器线性量程大致是探头端部直径的1/2～1/4。

同轴信号电缆：采用高温合金双层屏蔽电缆，具备
一定的耐腐蚀、防油、防水的功能，可以防止油或
其它液体沿电缆内部泄漏到机器外部。

前置器：可以采用紧凑的导轨安装，也可以采用传
统的螺钉面板安装，两种形式的安装基板均具有电
绝缘性，不再需要独立的绝缘板。采用多种电路温
度漂移补偿，温漂系数极小。欧洲电磁兼容性CE
。

同轴接头：探头、延伸电缆和前置器都带有防腐蚀
的镀金铜接头。接头只需用手指紧固，特殊设计的
机械锁紧装置能防止连接松动；接头在安装或拆卸
时也不需要特殊的工具。探头和延伸电缆在订货时
可选择带有接头保护器；推荐在潮湿环境中安装选
用接头保护器，以提供必要的环境保护。

传感器系统技术指标

包括标准的电涡流位移传感器；

测试条件（有特别说明除外）

前置器负载10KΩ，被测试件为40CrMo ，温度20℃

供电电源（供电电源输出电流不小于50mA）。

前置器输出方式不限幅负电压输出： -22~-26Vdc；

探头直径线、线性量程、线性范围、灵敏度、非线性误差、被测轴直径之间关系

注：非线性误差指实际输出值与理论值(按指标特性方程计算)相对误差。

灵敏度(线性范围内输出差值比线性范围)

验收技术指标：
   在室温22℃，被测体材料40CrMoA ,电源-24V，负载10KΩ条件下，系统满足：
  ○频率响应DC～500Hz
  ○互换性误差±5%（含线性、灵敏度）
  ○其它参数：

注：输出纹波≤10mV
○探头在0℃～100℃，前置器在0℃～70℃，在满量程中点处对探头和前置器进行灵敏度温度考核。

安徽春辉仪表线缆集团有限公司

轴振动传感器/胀差传感器3800XL-A01-X50A-L120-M01-K00，

3800XL-A04-X50A-L70-M01-K00

同轴信号电缆：采用高温合金双层屏蔽电缆，具备一定的耐腐蚀、防油、防水的功能，可以防止油或其它液体沿电缆内部泄漏到机器外部。

前置器：可以采用紧凑的导轨安装，也可以采用传统的螺钉面板安装，两种形式的安装基板均具有电绝缘性，不再需要独立的绝缘板。采用多种电路温度漂移补偿，温漂系数极小。欧洲电磁兼容性CE。

传感器系统技术指标

包括标准的电涡流位移传感器；

测试条件（有特别说明除外）

前置器负载10KΩ，被测试件为40CrMo ，温度20℃

供电电源（供电电源输出电流不小于50mA）。

前置器输出方式不限幅负电压输出： -22~-26Vdc；

探头直径线、线性量程、线性范围、灵敏度、非线性误差、被测轴直径之间关系

探头直径（mm）

线性量程

（mm）

线性范围

(mm)

灵敏度

(V/ mm)

非线性误差

被测轴直径

(mm)

Ф5

2

0.25~2.25

8

1%

Ф15

Ф8

2

0.25~2.25

8

1%

Ф20

Ф11

4

1.0~5.0

4

1.2%

Ф33

Ф25

12.5

1.25~13.75

1.28

2%

Ф55

Ф50

25

0.25~2.25

0.64

2%

Ф120

注：非线性误差指实际输出值与理论值(按指标特性方程计算)相对误差。

灵敏度(线性范围内输出差值比线性范围)

探头直径

(线性量程)

前置器输出 灵敏度

代号

输出

单位

01

-1.5~-21V

V/mm

8

4

1.28

02

4~20mA

mA/mm

8

4

验收技术指标： 在室温22℃，被测体材料40CrMoA ,电源-24V，负载10KΩ条件下，系统满足： ○频率响应DC～500Hz ○互换性误差±5%（含线性、灵敏度） ○其它参数：

探头直径(mm)

线性范围(mm)

线性度

灵敏度

灵敏度

Ф18

同轴信号电缆：采用高温合金双层屏蔽电缆，具备
一定的耐腐蚀、防油、防水的功能，可以防止油或
其它液体沿电缆内部泄漏到机器外部。

前置器：可以采用紧凑的导轨安装，也可以采用传
统的螺钉面板安装，两种形式的安装基板均具有电
绝缘性，不再需要独立的绝缘板。采用多种电路温
度漂移补偿，温漂系数极小。欧洲电磁兼容性CE
。

前置器输出灵敏度

验收技术指标：
在室温22℃，被测体材料40CrMoA ,电源-24V，负载10KΩ条件下，系统满足：
○频率响应DC～500Hz
○互换性误差±5%（含线性、灵敏度）
○其它参数：

注：输出纹波≤10mV
○探头在0℃～100℃，前置器在0℃～70℃，在满量程中点处对探头和前置器进行灵敏度温度考核。
