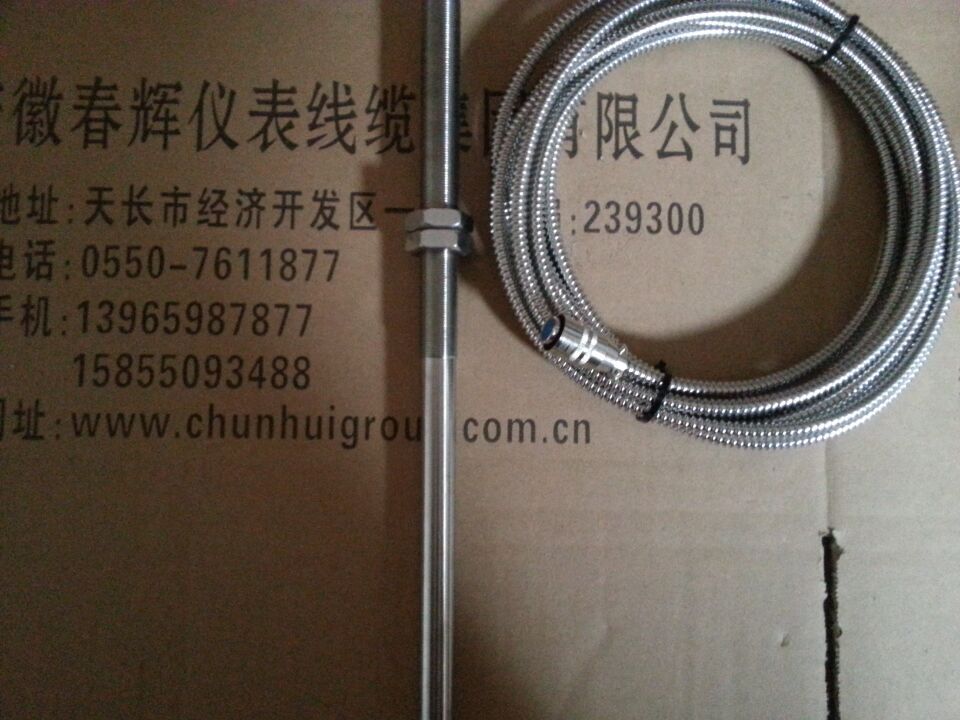

SYCSD-02-075-10-01-03-01，JK6701，JK6702转速探头
  • 产品名称：SYCSD-02-075-10-01-03-01，JK6701，JK6702转速探头
  • 产品型号：SYCSD-02-075-10-01-03-01
  • 所属类别：传感器 > 智能传感器
  • 发布时间：2015-12-29
  • 已获点击：559
  • 企业类型：制造商
详细说明

     SYCSD-02-075-10-01-03-01转速探头，

  JK6701，JK6702系列转速探头

能将转角位移转换成电信号供计数器计数，非接触就能测量各种导磁材料如：齿轮、叶轮、带孔（或槽、螺钉）圆盘（或轴）的转速及线速度。

是针对测速齿轮而设计的发电型传感器（无源），它不需要供电，测速齿轮旋转引起的磁隙变化，在探头线圈中感应电势，其幅度与转速有关，转速越高输出电压越高（0~a段），输出电压与转速成正比。转速进一步增高，磁路损耗增大，输出电势已趋饱和（a~b段），当转速超过b，磁路损耗加剧，电势锐减。因此这种磁电势不适合测高转速，也不适合零转速测量。

 1、输出电压： 在齿轮模数为4、齿牙60、材料g3、间隙为lmm时
               1000转／分 >5V(有效值)
               2000转／分 >10V(有效值)
               3000转／分 >15V(有效值)
    2、直流电阻： 130Ω～140Ω(如用户需用其他阻值的数据在定货时注明)
    3、绝缘阻抗： 在500V直流时>50MΩ
    4、工作温度： -20℃～l20℃

齿形：渐开线齿形是最合适的齿形。用大模数的齿轮或用其它的齿形将会产生巨大的波形畸变。这将会妨碍的检测。如果主轴在轴向有移动，则应注意磁极的中心一定要处在齿轮的位置上。

采用高灵敏度磁阻元件内置永磁体实现非接触测转速。主要测量对象为运动着的铁磁材料，如齿轮、齿条、凸轮和特制凸凹面等。 随着被测物体转动时，传感器输出与旋转频率相关的脉冲信号。本产品结合现代先进电子技术，使传感器具有很高灵敏度，极高的可靠性，的抗干扰性能，能长期稳定工作。JX74磁阻转速传感器安装使用方便，通用性好，已被广泛应用于各种领域。
产品特点：
测量高
感应对象为磁性材料或导磁材料
抗干扰能力强，齿轮轴振动对输出信号无影响
技术指标：
电  源Ut：供电DC +8V～+24V
工作电流：≤8mA
检测距离：≤3.0mm
测量频率范围：0～20KHz
工作温度：-20℃～+85℃
安装螺纹：M16×1（可以有其它选择）
输出信号：
          波形：转速脉冲波形
          幅值：高电平时输出Vo=Ut－2.7)V，低电平时≤0.07V
