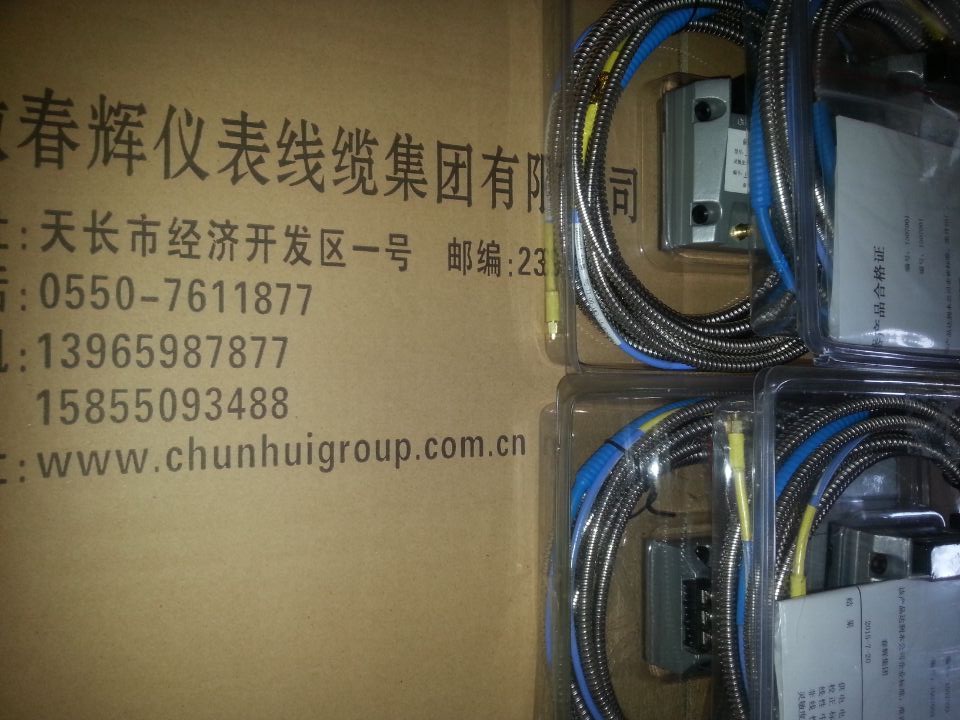

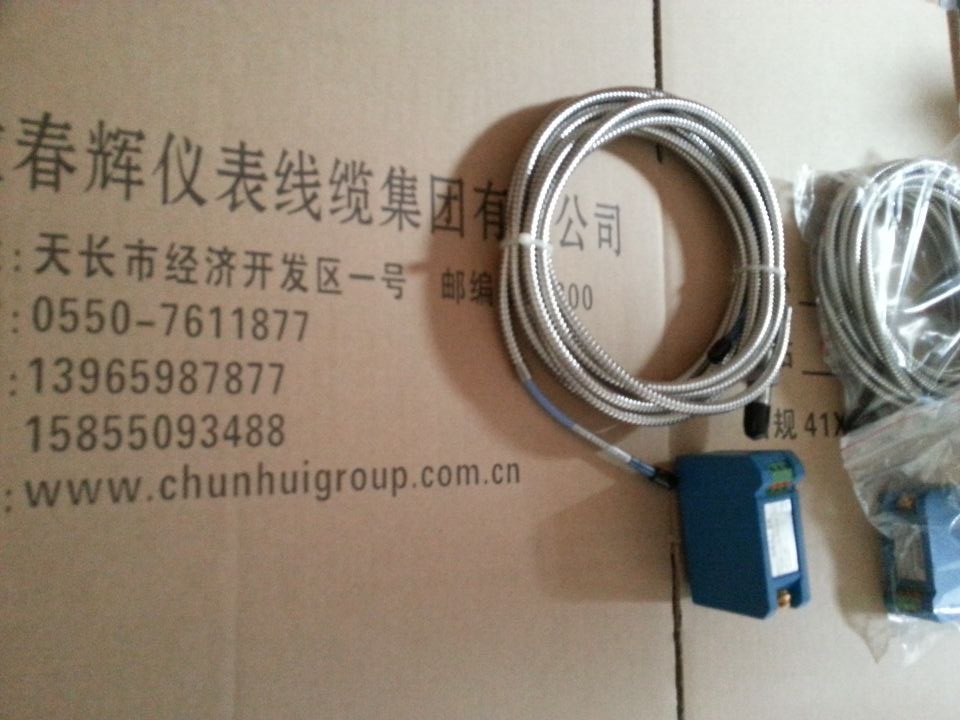

轴向位移检测仪探头前置器DWQZ11MM,DWQZ25MM,8300-A25-B90
  • 产品名称：轴向位移检测仪探头前置器DWQZ11MM,DWQZ25MM,8300-A25-B90
  • 产品型号：探头前置器DWQZ11MM,8300-A25-
  • 所属类别：传感器 > 智能传感器
  • 发布时间：2015-12-21
  • 已获点击：551
  • 企业类型：制造商
详细说明

轴向位移检测仪探头前置器DWQZ11MM,DWQZ25MM

8300-A25-B90

传感器能静态和动态地非接触、高线性度、高分辨力地测量被测金属导体距探头表面的距离。它是一种非接触的线性化计量工具。电涡流传感器能准确测量被测体（必须是金属导体）与探头端面之间静态和动态的相对位移变化。在高速旋转机械和往复式运动机械的状态分析，振动研究、分析测量中，对非接触的高振动、位移信号，能连续准确地采集到转子振动状态的多种参数。如轴的径向振动、振幅以及轴向位置。在所有与机械状态有关的故障征兆中，机械振动测量是权威性的，这是因为它同时含有幅值、相位和频率的信息。机械振动测量占有优势的另一个原因是：它能反应出机械所有的损坏，并易于测量。从转子动力学、轴承学的理论上分析，大型旋转机械的运动状态，主要取决于其—转轴，而电涡流传感器，能直接非接触测量转轴的状态，对诸如转子的不平衡、不对中、轴承磨损、轴裂纹及发生摩擦等机械问题的早期判定，可提供关键的信息。电涡流传感器以其长期工作可靠性好、测量范围宽、灵敏度高、分辨率高、响应速度快、抗干扰力强、不受油污等介质的影响、结构简单等优点，在大型旋转机械状态的在线监测与故障诊断中得到广泛应用。

传感器是一种非接触式的线性化测量工具。具有长期工作可靠性好、测量范围宽、灵敏度高、分辨率高、响应速度快、抗干扰力强、不受油污等介质的影响等优点，因此广泛应用于电力、石油、化工、冶金等行业对汽轮机、水轮机、鼓风机、压缩机、齿轮箱、大型冷却泵等大型旋转机械的动态和静态非接触式位移测量。
　　列如：径向和轴向的轴位移、胀差、轴偏心、轴振动、键相、转速为满足各种测量方案的需要，我们提供了多种规格的电涡流传感器，如按探头规格（直径）区分则可分为DWQZΦ8ｍｍ、Φ11ｍｍ、DWQZΦ25ｍｍ三种规格，如果按系统电缆总长（探头电缆长度＋延伸电缆长度）区分则可分为5ｍ和9ｍ两种类型。

前置器中高频振荡电流通过延伸电缆流入探头线圈，在探头头部的线圈中产生交变的磁场。如果在这一交变磁场的有效范围内没有金属材料靠近，则这一磁场能量会全部损失；当有被测金属体靠近这一磁场，则在此金属表面产生感应电流，电磁学上称之为电涡流。与此同时该电涡流场也产生一个方向与头部线圈方向相反的交变磁场，由于其反作用，使头部线圈高频电流的幅度和相位得到改变（线圈的有效阻抗），这一变化与金属体磁导率、电导率、线圈的几何形状、几何尺寸、电流频率以及头部线圈到金属导体表面的距离等参数有关。通常假定金属导体材质均匀且性能是线性和各项同性，则线圈和金属导体系统的物理性质可由金属导体的电导率б、磁导率ξ、尺寸因子τ、头部体线圈与金属导体表面的距离D、电流强度I和频率ω参数来描述。则线圈特征阻抗可用Z=F(τ, ξ, б, D, I, ω)函数来表示。通常我们能做到控制τ, ξ, б, I, ω这几个参数在一定范围内不变，则线圈的特征阻抗Z就成为距离D的单值函数，虽然它整个函数是一非线性的，其函数特征为“S”型曲线，但可以选取它近似为线性的一段。于此，通过前置器电子线路的处理，将线圈阻抗Z的变化，即头部体线圈与金属导体的距离D的变化转化成电压或电流的变化。输出信号的大小随探头到被测体表面之间的间距而变化，电涡流传感器就是根据这一原理实现对金属物体的位移、振动等参数的测量。

8801.jpg其工作过程是：当被测金属与探头之间的距离发生变化时，探头中线圈的Q值也发生变化，Q值的变化引起振荡电压幅度的变化，而这个随距离变化的振荡电压经过检波、滤波、线性补偿、放大归一处理转化成电压（电流）变化，最终完成机械位移(间隙)转换成电压（电流）。由上所述，电涡流传感器工作系统中被测体可看作传感器系统的一半，即一个电涡流位移传感器的性能与被测体有关。

 轴向位移（轴向间隙）的测量，经常与轴向振动弄混。轴向振动是指传感器探头表面与被测体，沿轴向之间距离的快速变动，这是一种轴的振动，用峰峰值表示。它与平均间隙无关。有些故障可以导致轴向振动。例如压缩机的踹振和不对中即是。
振动测量
 测量径向振动，可以由它看到轴承的工作状态，还可以看到转子的不平衡，不对中等机械故障。可以提供对于下列关键或基础机械进行机械状态监测所需要的信息：
·工业透平，蒸汽/燃汽         ·压缩机，空气/特殊用途气体，径向/轴向
·膨胀机                            ·动力发电透平，蒸汽/燃汽/水利
·电动马达                         ·发电机
·励磁机                            ·齿轮箱
·泵                                  ·风扇
·鼓风机                            ·往复式机械
振动测量同样可以用于对一般性的小型机械进行连续监测。可为如下各种机械故障的早期判别提供了重要信息。
·轴的同步振动                ·油膜失稳
·转子摩擦                      ·部件松动
·轴承套筒松动                ·压缩机踹振
·滚动部件轴承失效          ·径向预载，内部/外部包括不对中
·轴承巴氏合金磨损          ·轴承间隙过大，径向/轴向
·平衡（阻气）活塞磨损/失效   ·联轴器“锁死”
·轴弯曲                               ·轴裂纹
·电动马达空气间隙不匀          ·齿轮咬合问题
·透平叶片通道共振                ·叶轮通过现象
偏心测量
    偏心是在低转速的情况下，对轴弯曲程度的测量，这种弯曲可由下列情况引起：
·原有的机械弯曲  ·临时温升导致的弯曲 ·在静止状态下，必然有些向下弯曲，有时也叫重力弯曲。
    偏心的测量，对于评价旋转机械全面的机械状态，是非常重要的。特别是对于装有透平监测仪表系统（TSI）的汽轮机，在启动或停机过程中，偏心测量已成为不可少的测量项目。它使你能看到由于受热或重力所引起的轴弯曲的幅度。转子的偏心位置，也叫轴的径向位置，它经常用来指示轴承的磨损，以及加载荷的大小。如由不对中导致的那种情况，它同时也用来决定轴的方位角，方位角可以说明转子是否稳定。
胀差测量
对于汽轮发电机组来说，在其启动和停机时，由于金属材料的不同，热膨胀系数的不同，以及散热的不同，轴的热膨胀可能超过壳体膨胀；有可能导致透平机的旋转部件和静止部件（如机壳、喷嘴、台座等）的相互接触，导致机器的破坏。因此胀差的测量是非常重要的。
转速测量
对于所有旋转机械而言，都需要监测旋转机械轴的转速，转速是衡量机器正常运转的一个重要指标。而电涡流传感器测量转速的优越性是其它任何传感器测量没法比的，它既能响应零转速，也能响应高转速，抗干扰性能也非常强。
滚动轴承、电机换向器整流片动态监控
    对使用滚动轴承的机器预测性维修很重要。探头安装在轴承外壳中，以便观察轴承外环。由于滚动元件在轴承旋转时，滚动元件与轴承有缺陷的地方相碰撞时，外环会产生微小变形。监测系统可以监测到这种变形信号。当信号变形时意味着发生了轴承故障，如滚动元件的裂纹缺陷或者轴承环的缺陷等。还可以测量轴承内环运行状态，经过运算可以测量轴承打滑度。

传感器的输出方式:
0 1 限幅0～5VDC输出 (±12VDC～±15VDC供电方式)
0 2 限幅0～10VDC输出(±15VDC供电方式)
0 3 不限幅负电压输出-2～-18VDC(-22VDC～-27VDC供电方式)
0 4 不限幅负电压输出-4～-20VDC(-23VDC～-27VDC供电方式)
0 5 限幅±5VDC输出 (±12VDC～±15VDC供电方式)
0 6 限幅4～20mA输出 (±15VDC供电方式)
0 7 限幅±10VDC输出 (±15VDC供电方式)
0 8 限幅0～10mA输出 (±15VDC供电方式)
0 9 不限幅正电压+2～+18VDC输出 (+22VDC～+27VDC供电方式)
1 0 限幅4～20mA输出 (+24VDC±10％供电方式)
1 1 限幅1～5VDC输出 (±12VDC～±15VDC供电方式)
1 2 不限幅负电压输出-2 ～-20VDC(-22VDC～-27VDC供电方式)
1 3 限幅4～20mA输出 (±18VDC供电方式)
