CWY-DO-20Q08-50V，

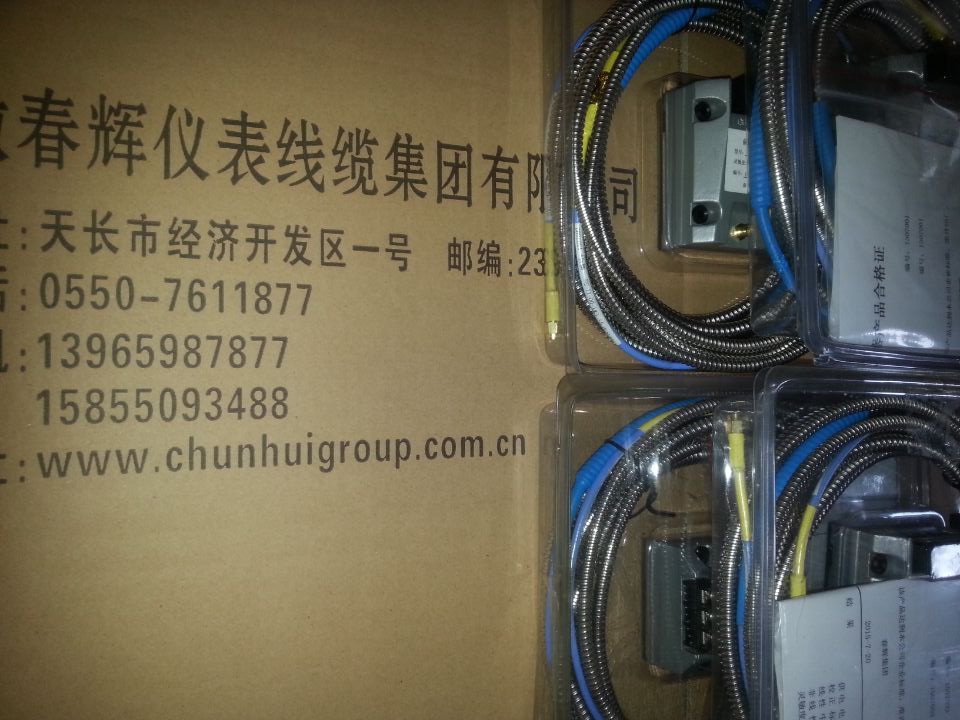

CWY-D08108电涡流轴位移传感器

CWY系列电涡流位移传感器探头（以下简称传感器）能测量被测体（必须是金属导体）与探头端面的相对位置。由于其非接触测量、长期工作可靠性高、灵敏度高、抗干扰能力强、响应速度快、不受油水等介质的影响，常被用于对大型旋转机械的轴位移、轴振动、轴转速等参数进行长期实时监测，可以分析出设备的工作状况和故障原因，有效地对设备进行保护及进行预测性维修。可测量位移、振幅、转速、尺寸、厚度、表面不平度等。从转子动力学、轴承学的理论上分析，大型旋转机械的运行状态主要取决于其——转轴，而电涡流位移传感器能直接测量转轴的状态，测量结果可靠、可信

传感器是以高频电涡流效应为原理的非接触式位移传感器。前置器内产生的高频振荡电流通过同轴电缆流入探头线圈中，线圈将产生一个高频电磁场。当被测金属体靠近该线圈时，由于高频电磁场的作用，在金属表面上就产生感应电流，既电涡流。该电流产生一个交变磁场，方向与线圈磁场方向相反，这两个磁场相互叠加就改变了原线圈的阻抗。所以探头与被测金属体表面距离的变化可通过探头线圈阻抗的变化来测量。前置器根据探头线圈阻抗的变化输出一个与距离成正比的直流电压。

能测量被测体（金属导体）与探头端面的相对位置。由于其长期工作可靠性好，耐高温，灵敏度高，抗干扰能力强，采用非接触测量，响应速度快，检测不受油污、蒸汽等介质的影响，因此常被用于对大型旋转机械的相向位移，胀差，轴振动，轴转速等参数的长期实时监测，可以分析出设备的工作状况和故障的早期预报，有效地对设备进行保护及进行预测性维修。
工作原理：
电涡流位移传感器是以高频电涡流效应为原理的非接触式位移传感器。前置器内产生的高频振荡电流通过同轴电缆流入探头线圈中，线圈将产生一个高频电磁场。当被测金属体靠近该线圈时，由于高频电磁场的作用，在金属表面上就产生感应电流，既电涡流。该电流产生一个交变磁场，方向与线圈磁场方向相反，这两个磁场相互叠加就改变了原线圈的阻抗。所以探头与被测金属体表面距离的变化可通过探头线圈阻抗的变化来测量。前置器根据探头线圈阻抗的变化输出一个与距离成正比的直流电压。
技术参数：
涡流传感器技术规范:
探头、延伸电缆在-20℃～150℃，前置器在-20℃～+85℃；相对湿度95%环境中。在室温22℃，被测体材料为AISI4140(42CrMoA钢),电源-24VDC（电源输出电流不小于50mA，纹波小于10mV），负载10KΩ条件下，系统满足：
供电电压每变化1V，输出变化小于1.8mV。
前置器功耗不大于12mA。
输出阻抗不大于10欧，输出电流50mA(输出方式出恒流外)，驱动信号电缆长度300m。
频率响应DC 0～10KHz；(对Ф3、Ф5、Ф8、Ф10而言，在0～-3dB，300米接线条件下测试)
线性误差±1%（包括互换性误差在内，φ3mm、φ4mm、φ5mm、φ8mm、φ10mm、φ11mm、φ14mm探头规格而言）
探头：工作温度-50～ +175°C 温漂≤0.05%/°C
前置器：工作温度-50～ +120°C 温漂≤0.05%/°C
互换性：误差≤5%
频响：0～10kHz；幅频特性1kHz处-1%、10kHz处-5%；相频特性1kHz处-1°、10kHz处-100°
输出特性：
1、负电压输出供电电源：-18Vdc～ -24Vdc 功耗≤12mA(不含输出电流)
2、4～20mA电流输出供电电源：+18Vdc～ +30Vdc 功耗≤12mA(不含输出电流)
涡流传感器的输出方式:
0 1 限幅0～5VDC输出 (±12VDC～±15VDC供电方式)
0 2 限幅0～10VDC输出(±15VDC供电方式)
0 3 不限幅负电压输出-2～-18VDC(-22VDC～-27VDC供电方式)
0 4 不限幅负电压输出-4～-20VDC(-23VDC～-27VDC供电方式)
0 5 限幅±5VDC输出 (±12VDC～±15VDC供电方式)
0 6 限幅4～20mA输出 (±15VDC供电方式)
0 7 限幅±10VDC输出 (±15VDC供电方式)
0 8 限幅0～10mA输出 (±15VDC供电方式)
0 9 不限幅正电压+2～+18VDC输出 (+22VDC～+27VDC供电方式)
1 0 限幅4～20mA输出 (+24VDC±10％供电方式)
1 1 限幅1～5VDC输出 (±12VDC～±15VDC供电方式)
1 2 不限幅负电压输出-2 ～-20VDC(-22VDC～-27VDC供电方式)
1 3 限幅4～20mA输出 (±18VDC供电方式)

传感器是一种非接触式的线性化测量工具。具有长期工作可靠性好、测量范围宽、灵敏度高、分辨率高、响应速度快、抗干扰力强、不受油污等介质的影响等优点，因此广泛应用于电力、石油、化工、冶金等行业对汽轮机、水轮机、鼓风机、压缩机、齿轮箱、大型冷却泵等大型旋转机械的动态和静态非接触式位移测量。

安徽春辉仪表线缆集团有限公司

CWY-DO-20Q08-50V，

CWY-D08108电涡流轴位移传感器

探头直径（mm）

Ф8mm

Ф11mm

Ф18mm

Ф25mm

灵敏度（V/mm）

8

4

1.5

0.8

线性范围（mm）

2

4

8

10

线性误差(%)

≤±1%

≤±1%

≤±1%

≤±1%

安装螺纹(mm)

M10×1mm

M14×1.5mm

M25×1.5mm

M30×2mm

探头温度(℃)

-40℃～150℃

延长电缆温度(℃)

-40℃～150℃

前置器温度(℃)

-30℃～70℃

频率响应(KHz)

0～10 KHz

电源(V)

-24VDC

输出电压(V)

-22VDC

探头电缆长度(m)

1m
