- 产品名称：XS12JK系列转速测温探头、传感器
- 产品型号：XS12JK系列探头、传感器
- 所属类别：传感器 > 温度/湿度/温湿度传感器
- 发布时间：2015-12-10
- 已获点击：806
详细说明

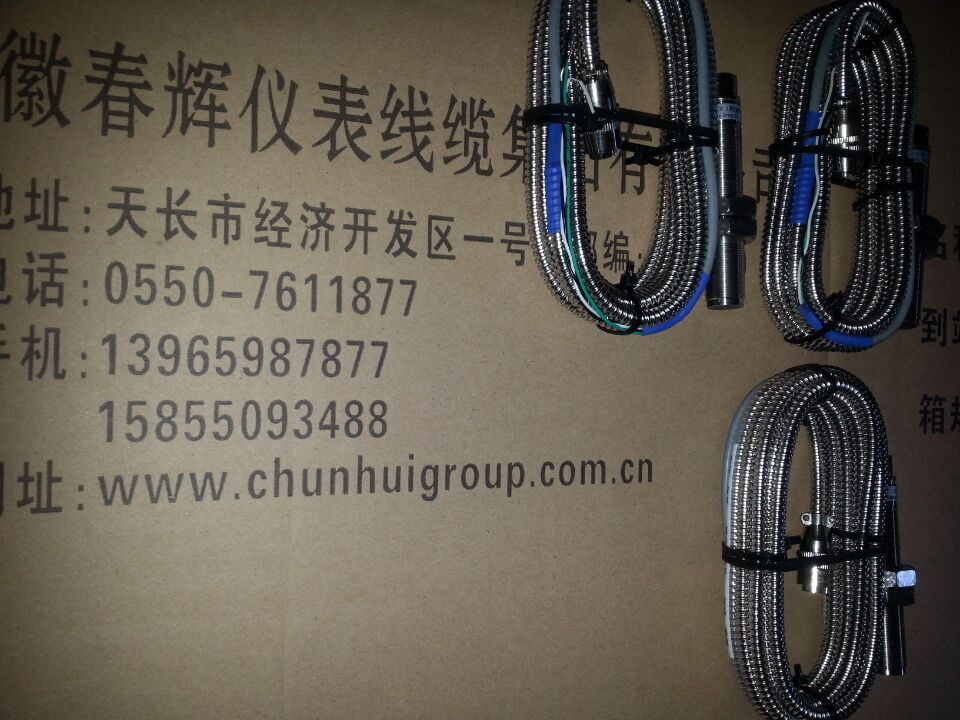

XS12JK系列转速测温探头、传感器
XS12JK-3P/Y , XS12JK-3Y
由航空头、螺纹过程连接和测温保护管三部分构成。采用航插接头形式，可以很方便将信号线与传感器连接与拆卸，产品非常适合为便携仪器仪表配套，方便现场维护与安装。由于信号线与航插部分的接线保持着完全一致性（出厂时已严格定义引线），所以信号线与任何一个探头都可以配套使用，互换性高，现场操作性强。直接插拔式的连接方式，也省去了用户接线的麻烦，防止出现接线错误。
由航空插头、螺纹过程连接和测温保护管三部分构成。采用航插接头形式，可以很方便将信号线与传感器连接与拆卸，产品非常适合为便携仪器仪表配套，方便现场维护与安装。由于信号线与航插部分的接线保持着完全一致性（出厂时已严格定义引线），所以信号线与任何一个探头都可以配套使用，互换性高，现场操作性强。直接插拔式的连接方式，也省去了用户接线的麻烦，防止出现接线错误。
技术参数：
Pt100、Pt500、Pt1000 测温范围：（-200～400）℃
等级：A级±（0.15+0.002|t|）℃ B级±（0.30+0.005|t|）℃ 注：|t|为实测温度的。
公称压力：可用于具有压力工况下温度测量，如有压力，请注明压力大小。
测速探头采用高灵敏度磁阻元件内置永磁体实现非接触测转速。主要测量对象为运动着的铁磁材料，如齿轮、齿条、凸轮和特制凸凹面等。 随着被测物体转动时，传感器输出与旋转频率相关的脉冲信号。本产品结合现代先进电子技术，使传感器具有很高灵敏度，极高的可靠性，的抗干扰性能，能长期稳定工作。传感器安装使用方便，通用性好，已被广泛应用于各种领域。
产品特点：
? 测量高
? 防水防油
? 感应对象为磁性材料或导磁材料
? 抗干扰能力强，齿轮轴振动对输出信号无影响
技术指标：
电 源Ut：供电DC +8V～+24V
工作电流：≤8mA
检测距离：≤3.0mm
测量频率范围：0～20KHz
工作温度：-20℃～+85℃
P口 | 0=Pt100 1= Pt1000 5=Pt500 | |||||||||||
T口 | 0=0～80 1=-50～100 2=-50～150 3=-50～200 9=指定 | 温度范围(℃) | ||||||||||
口 | A=A级 B=B级 | 传感器 | ||||||||||
C口 | 1=SUS321 4=SUS304 6=SUS316 9=指定 | 保护管材质 | ||||||||||
D口 | 4=4 5=5 6=6 7=7 8=8 9=指定 | 保护管直径 | ||||||||||
M口 | 2=M8×1 3=M8×1.25 4=M10×15=M10×1.5 6=M12×1 7=M12×1.58=M16×1.5 9=指定 | 螺纹规格 | ||||||||||
G口 | 2=20 3=30 4=40 5=50 6=60 8=80 10=100 20=200 9=指定 | 探头长度(mm) | ||||||||||
L口 | 1=100 2=200 3=300 5=500 10=100030=3000 50=5000 9=指定 | 引线长度(mm) | ||||||||||
X口 | 2=两线制 3=三线制 4=四线制 | 引出线采用线制 | ||||||||||
口 | 1=聚氯乙烯PVC（-20～80℃）2=聚氨酯TPU （-50～100℃）3=硅橡胶 （-60～200℃）4=四氟绕包（-50～250℃）5=云母绕包 （-80～500℃）9=指定 | 引线材质“（）”括号内标注为引线常用温度范围 | ||||||||||
口 | 0=无屏蔽层（默认） 1=有屏蔽层 | 是否配屏蔽层 | ||||||||||
口 | 0=无护套 1=有护套 | 线缆护套 | ||||||||||
口 | 0=无1=镀锡3=压M4端子9=指定 | 导线末端要求 | ||||||||||
Q口 | 0=无1=护线弹簧2=配套管9=指定 | 特殊要求 | ||||||||||
