- 产品名称：XS12JK-4PN，XS12JK-3PN，MINS00XS12JK， XS12K3P，XS12J3
- 产品型号：XS12JK-4PN，XS12JK转速温度探头
- 所属类别：传感器 > 智能传感器
- 发布时间：2015-12-09
- 已获点击：597
- 企业类型：制造商
详细说明

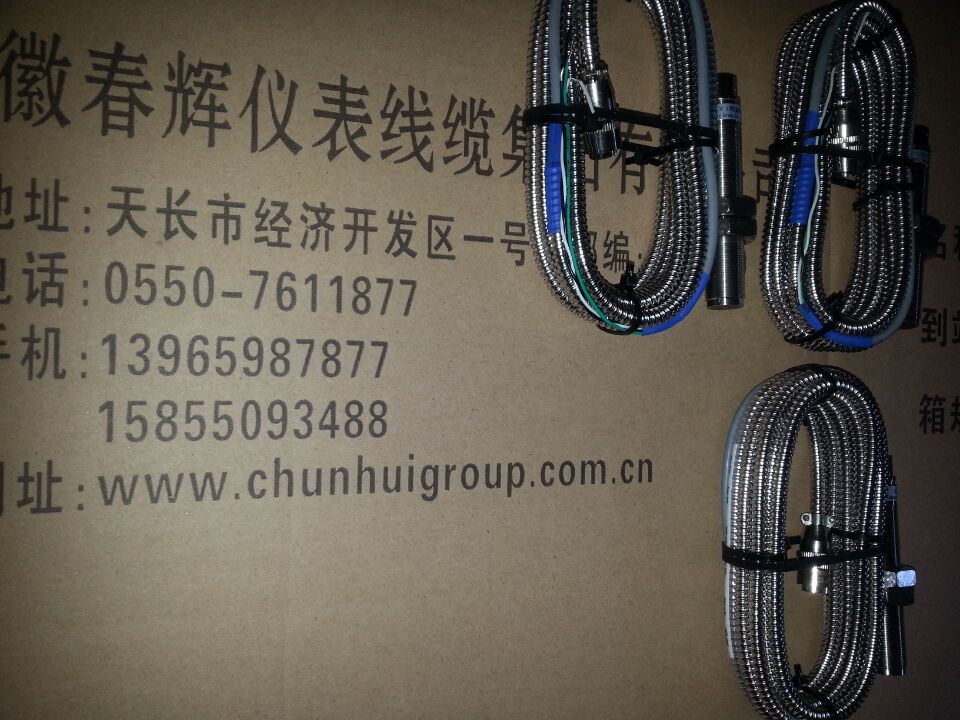

XS12JK-4PN，XS12JK-3PN，MINS00XS12JK，
XS12K3P，XS12J3Y测温转速探头
一、概述：
本传感器采用电磁感应的原理来达到测速目的，具有输出信号大，不需要放大，抗干扰性能好，不需外接电源，可在烟雾、油气、水气、煤气等恶劣环境中使用等特点。
二、技术数据：
1、输出电压： 在齿轮模数为4、齿牙60、材料g3、间隙为lmm时
1000转／分 >5V(有效值)
2000转／分 >10V(有效值)
3000转／分 >15V(有效值)
2、直流电阻： 130Ω～140Ω(如用户需用其他阻值的数据在定货时注明)
3、绝缘阻抗： 在500V直流时>50MΩ
4、工作温度： -20℃～l20℃
5、重 量： 150克左右(不包括尾部引线)
三、工作原理：
使用时应在被测量转速的轴上装一齿轮(正、斜齿轮或带槽圆盘都可以)将传感器安装在支架上，调整传感器与齿轮顶之间隙为1mm左右。
当轴旋转时带动齿轮旋转，根据电磁感应的原理在传感器内部线圈的两端产生一个脉冲信号，轴转动一圈时就产生在Z个电压脉冲信号，根据下式：
F＝(n/60)×Z
式中：F为频率 Hz／秒
n为被测轴转速 转／分
Z为齿轮齿数
当齿轮齿数为60时，就把轴的每分种转数n转化成频率为F的电压脉冲信号，将此信号送到微机测速仪智能转速表中，就可以反应出轴的转速。
分 度 号 | 测温范围℃ | 热响应时间 | 保护管材料 | 规 格 | |
Pt100 | 0-100 | ＜ 30S | 1Cr18Ni9Ti | 100150200250300 | |
＜ 45S | |||||
Pt100 | -50-+150 | ＜ 30S | |||
Pt100 | -200-+300 | ＜ 30S | 75100150200250 | ||
＜ 45S | |||||
Cu50 | -50-+100 | ＜ 120S | |||
Pt100 | -200-+420 | ＜ 15S | 5075100150200 | ||
Cu50 | -50-+150 | ＜ 45S | |||
Pt100 | -200-+300 | ＜ 30S |
